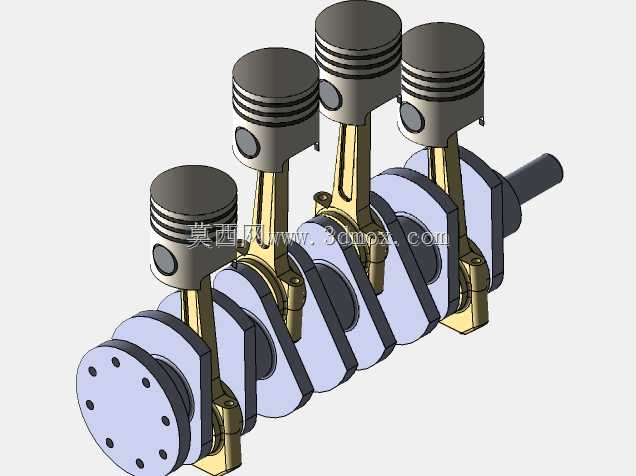

直列四缸内燃机曲柄连杆机构装配结构

该结构为直列四缸内燃机核心曲柄连杆装配总成，是乘用车、轻型商用车燃油动力系统的核心做功转换部件，主要应用于小排量民用车辆、小型工程机械、固定式发电机组等搭载往复式内燃机的动力场景，承担将燃料燃烧产生的热能转化为旋转机械能的核心功能，是内燃机实现动力输出的关键机械结构。整套结构由活塞组、连杆组、曲轴组三大部分构成，四个活塞沿曲轴轴向等距直列排布，对应四个独立燃烧室的做功行程，通过错拐180度的曲轴曲拐布置，可实现四个气缸做功行程的均匀间隔排布，让动力输出的扭矩波动大幅降低，相比单缸、双缸结构运转平顺性有质的提升，能有效降低整机振动与运转噪音。活塞部分采用带多道环槽的圆柱结构设计，可分别安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气窜入曲轴箱造成功率损失，油环负责刮除气缸壁多余润滑油，避免机油窜入燃烧室造成烧机油故障；活塞销采用全浮式设计，可在活塞销座与连杆小头衬套间小幅转动，保证磨损均匀，延长部件使用寿命。连杆部分采用工字形截面的锻钢结构，大头做剖分式设计通过连杆螺栓紧固在曲轴连杆轴颈上，小头通过活塞销与活塞铰接，可将活塞承受的燃气爆发压力传递给曲轴，同时将活塞的上下往复直线运动转换为曲轴的旋转运动，杆身的工字形截面在保证足够结构强度与抗疲劳性能的前提下，尽可能降低了往复运动件的质量，减少高速运转时的惯性载荷。曲轴部分采用整体式锻造结构，设置四个连杆轴颈、五个主轴颈的全支撑结构，每个连杆轴颈两侧都有主轴颈支撑，大幅提升曲轴的抗弯刚度，可承受高转速下的交变载荷冲击；曲轴前端设置法兰结构用于安装正时齿轮、皮带轮等附件驱动部件，后端设置动力输出法兰用于连接飞轮与传动系统，将输出扭矩传递给后续传动机构。整套装配结构的尺寸边界严格遵循常规小排量直列四缸发动机的舱内布置要求，轴向总长度适配横置前驱车型的动力舱横向安装空间，径向回转半径预留了与气缸体、油底壳的足够安装间隙，所有运动部件的运动轨迹都经过干涉校验，活塞在上止点、下止点位置都预留了合理的余隙高度，避免运动过程中出现部件碰撞，连杆摆动角度控制在合理范围内，降低活塞对气缸壁的侧压力，减少气缸套的偏磨风险，整体结构可直接用于内燃机原理教学演示、新机型开发阶段的结构验证、维修实训的装配参考等场景。
