立式单缸气动动力输出装置结构设计

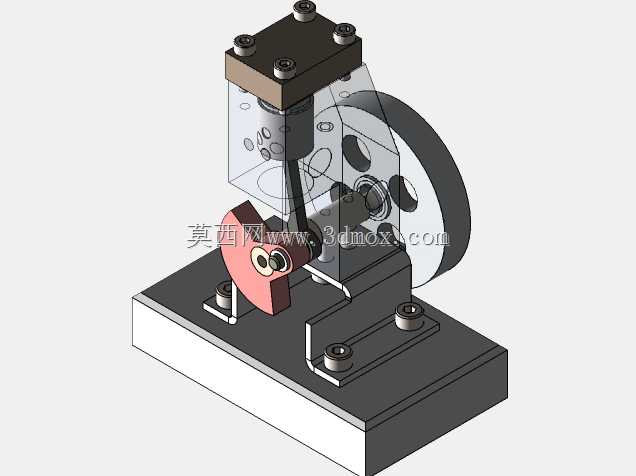

该气动动力装置以压缩空气为工作介质，可在存在易燃易爆风险的作业场景中替代传统电动动力单元，适配矿山井下作业、化工生产车间、油气开采现场等对防爆有硬性要求的工况，也可作为小型自动化生产线、教学演示实验台、便携气动工具的动力源，相比电动动力单元不会产生电火花，过载时可自动停转保护，不会出现烧损故障，在潮湿、多粉尘的恶劣环境中也能保持稳定运行。装置整体采用立式单缸布局，核心做功单元为上方的方形气缸腔体，压缩空气从气缸上部的配气接口进入腔体后，推动内部活塞做上下往复直线运动，活塞通过铰接的连杆将直线动力传递给下部的偏心曲柄结构，将往复直线运动转换为旋转运动，最终通过侧部的飞轮轴向外输出旋转扭矩，侧部配置的大直径飞轮可储存转动惯量，抵消活塞运动到上下止点时的动力死点问题，让输出的旋转动力更加平顺，避免运转过程中出现卡顿、转速波动过大的问题。设计过程中充分考虑了装配与维护的便捷性，气缸上端盖采用四颗内六角螺栓与缸体连接，需要清理缸内杂质、更换活塞密封件时，只需拆卸端盖螺栓即可完成操作，无需拆解整个装置；下部的支撑底座采用双层板式结构，上层为安装承载板，预留了四个沉头安装孔，可通过螺栓将整个装置固定在设备机架或者工作台面上，下层为加厚配重底板，可降低装置整体重心，避免高速运转时出现晃动、位移的问题；所有运动铰接位置都设计了自润滑衬套的安装位，可减少运转过程中的摩擦损耗，延长装置的无故障运行周期。从安装边界来看，装置整体为方正立式结构，没有外凸的易干涉部件，安装时只需预留出飞轮侧的轴伸连接空间、气缸上部的气管接入空间即可，不需要额外预留过大的操作维护空间，整体结构紧凑，可适配狭小安装空间内的动力布置需求；配气结构与曲柄传动结构做了可视化设计，透明缸体可直观观察活塞的运动状态，既方便教学演示时讲解气动动力的转换原理，也方便日常巡检时快速判断内部部件的运行状态，及时发现密封磨损、连杆松动等潜在故障。
