卧式离心泵整机装配结构三维设计

项目分类:泵 发布时间:2024-02-04 ID:735893
  • 卧式离心泵整机装配结构三维设计
  • 卧式离心泵整机装配结构三维设计
  • 卧式离心泵整机装配结构三维设计
  • 卧式离心泵整机装配结构三维设计
  • 卧式离心泵整机装配结构三维设计
  • 卧式离心泵整机装配结构三维设计
  • 卧式离心泵整机装配结构三维设计
  • 卧式离心泵整机装配结构三维设计
  • 卧式离心泵整机装配结构三维设计

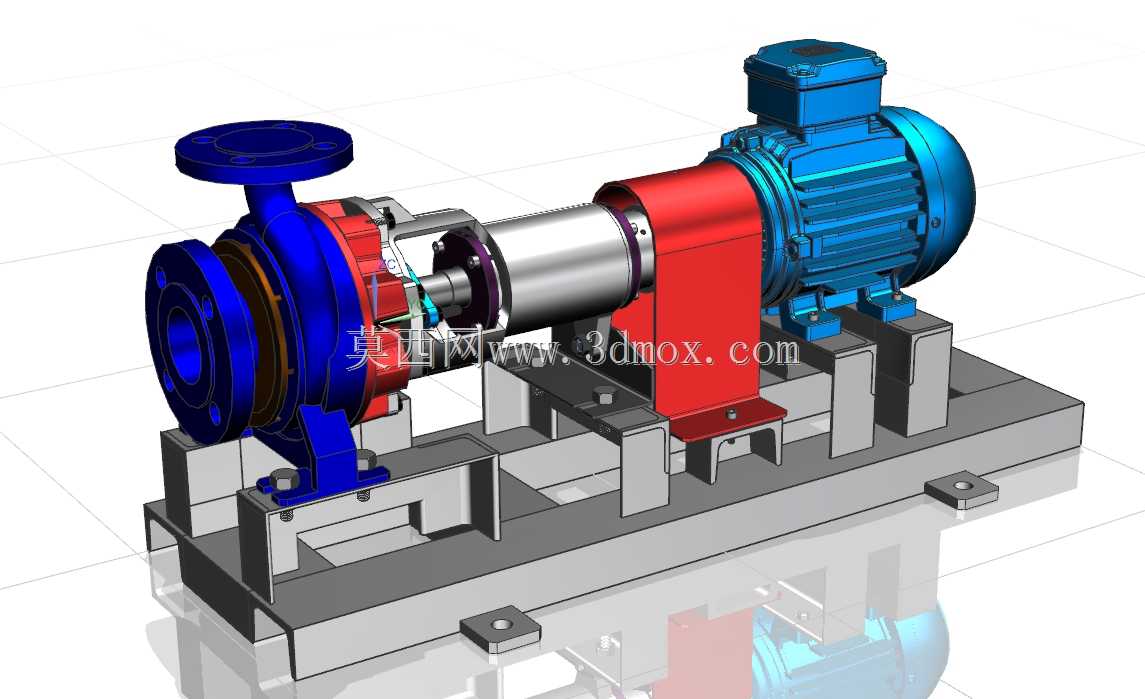

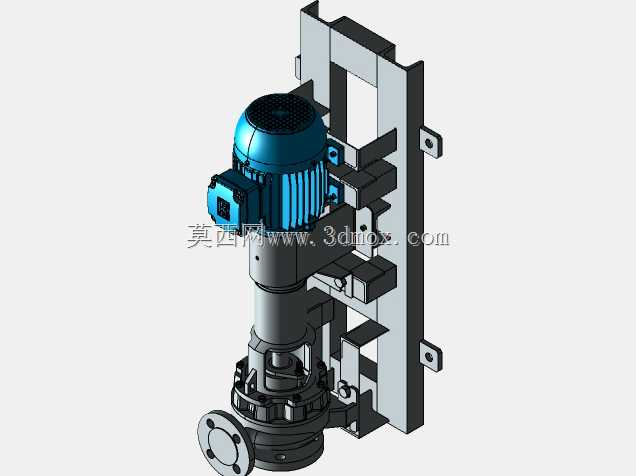

  这套卧式离心泵整机结构围绕工业流体输送场景展开,泵体、驱动电机、联轴器护罩、共用底座和进出口法兰均按装配关系完整呈现,适合用于给排水、循环冷却、化工介质输送、暖通系统以及生产线增压等工况的结构核对。设备采用电机与泵头同轴布置的形式,中间通过联轴器传递扭矩,外侧设置红色护罩,将旋转连接部位封闭,既避免人员误触,也能阻挡杂物卷入,在车间长期运行时更符合安全防护要求。

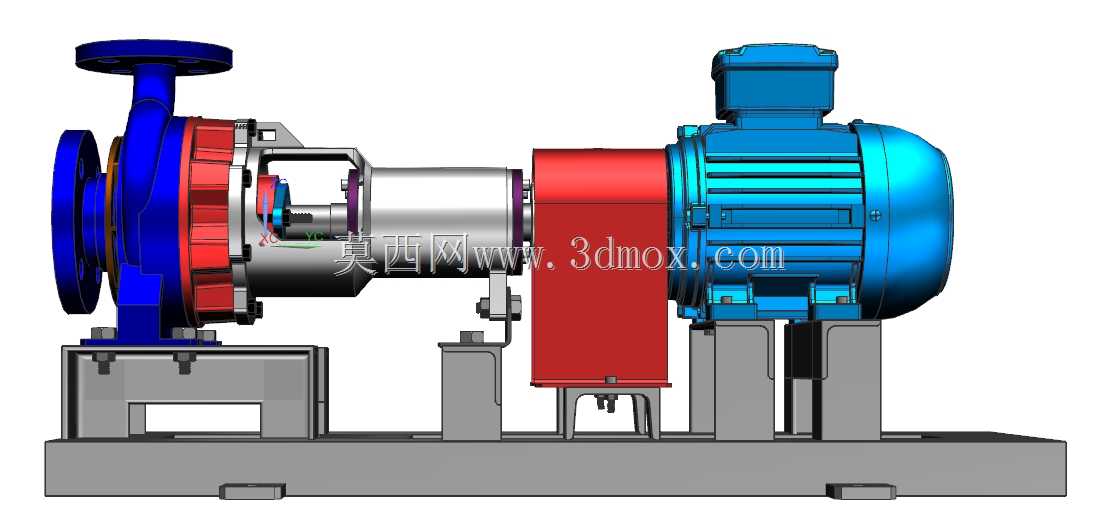

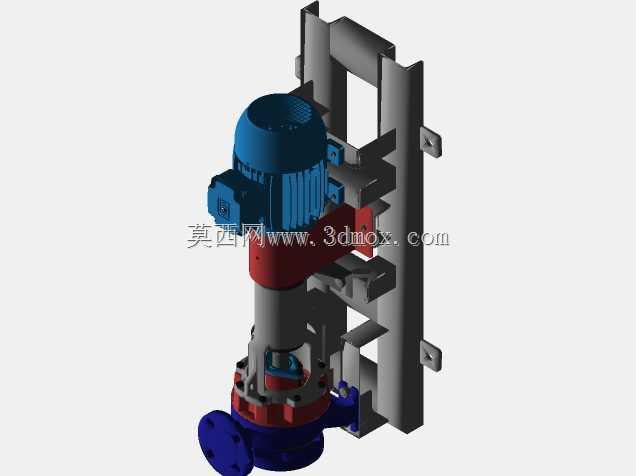

  从实际用途看,离心泵依靠叶轮高速旋转产生离心作用,使进入泵腔的液体获得压力能和速度能,再经蜗壳流道汇集后从出口法兰送出。模型左侧蓝色部分为泵头,包含吸入法兰、排出法兰、蜗壳、叶轮、泵盖和轴封区域;右侧蓝色部分为驱动电机,承担动力输入;下部灰色构件为共用安装底座,用于保证泵轴与电机轴的同轴度,并将整机载荷传递到基础。此类布置在泵房、设备夹层和成套撬装系统中十分常见,检修时可拆开联轴器护罩,对中复核后分别拆卸电机或泵头,维护路径比较清晰。

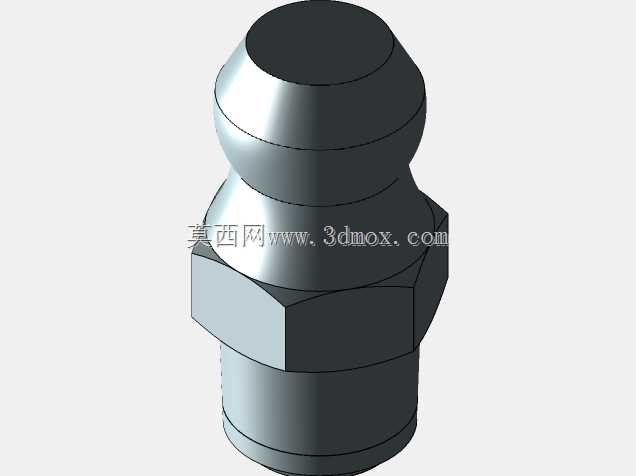

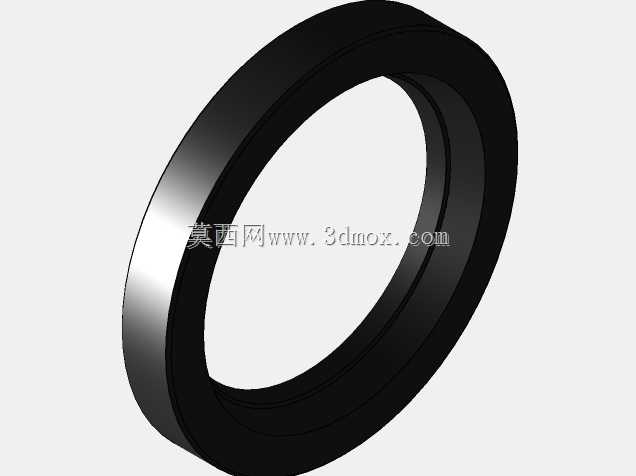

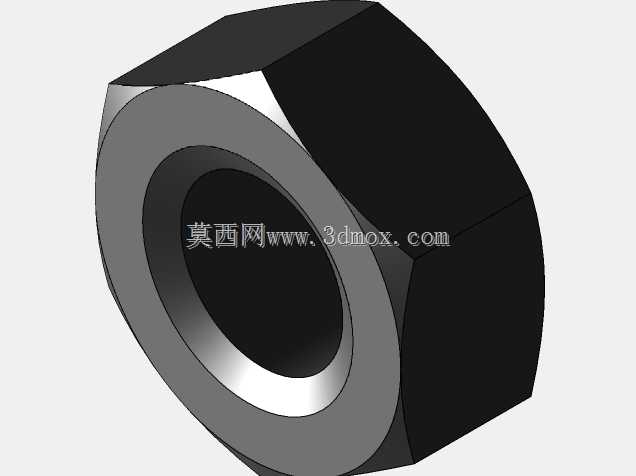

  结构设计上,泵头法兰采用圆形法兰连接界面,进出口位置保留螺栓分布区域,便于与管道法兰配对。蜗壳外形按照流道扩压趋势成型,外部加强轮廓兼顾承压与刚性。叶轮位于泵腔内部,是能量转换的核心零件,叶片形态决定液体在径向和周向上的流动状态;泵轴穿过泵盖位置设置密封与支承结构,用于限制介质沿轴向外泄,并承受径向和轴向载荷。模型中泵体与连接筒之间的分层结构,能够帮助设计者理解轴承、轴套、密封件和紧固件的装配顺序。

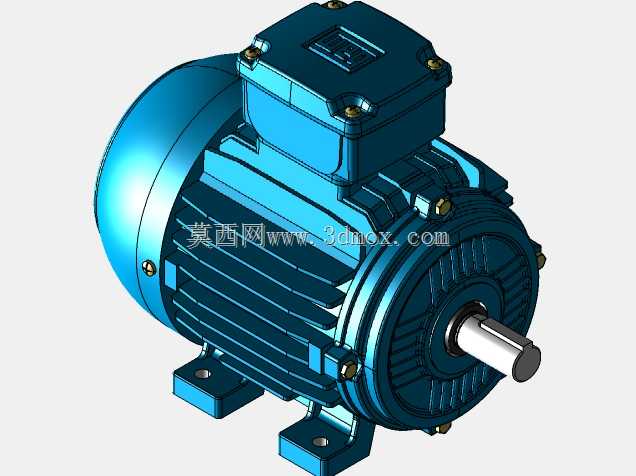

  电机部分以机座、散热筋、端盖、接线盒和底脚为主要外形特征。散热筋沿电机壳体轴向布置,可增加自然对流换热面积;顶部接线盒用于电缆引入和端子连接;电机底脚通过螺栓固定在共用底座上。泵组底座不是简单平板,而是带立板、加强筋和安装槽的焊接式机架,槽孔位置允许在安装时微调电机轴向位置,方便联轴器对中。底座两端预留基础固定区域,现场可通过地脚螺栓将整机固定在混凝土基础或钢制平台上。

  安装边界方面,整机长度主要由泵头、联轴器段和电机长度叠加决定,宽度方向以泵体法兰、电机外壳和底座外缘为控制尺寸,高度方向则需同时考虑吸入法兰、排出法兰、电机接线盒和护罩最高点。管道布置时,进口侧应保证直管段和检修空间,出口侧应预留阀门、压力表和支吊架位置;电机上方接线盒需要保留电缆弯曲半径,联轴器护罩两侧应留出拆装螺栓的操作距离。若设备安装在撬座内,还需核对泵体法兰与侧板、管道弯头与底座加强筋之间的干涉关系。

  建模过程中,同轴度是整机装配的关键。泵轴、联轴器、电机轴应保持同一轴线,泵头底脚和电机底脚的安装面需要共面;联轴器护罩不得与旋转件接触,且应覆盖外露联轴器的有效范围。法兰端面、螺栓孔中心圆、密封面和底座槽孔之间存在明确的尺寸链关系,任何一处偏差都可能导致管道强行对拉或轴系振动偏大。通过三维装配可以提前检查叶轮与蜗壳间隙、轴封拆装空间、电机散热通道以及护罩开合方式。

  在选型和结构复核时,这类模型还可用于沟通基础开孔、管道走向和备件更换方案。比如检修机械密封时,需要判断是否移动电机、是否拆开联轴器以及泵盖周围是否有足够空间;吊装时,则要关注泵头和电机的重量分布,避免底座单侧受力。整体来看,该泵组结构把流体过流部件、传动部件、防护部件和安装基础整合在同一装配体中,能够直观反映卧式离心泵从动力输入到介质输出的完整机械关系。
