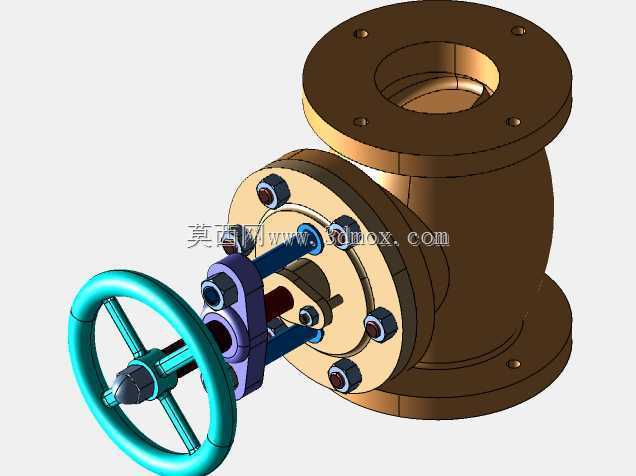

这套截止阀结构围绕工业管路中最常见的截断类工况搭建,阀体采用两端法兰对接的直通式构型,介质从一侧法兰口进入阀腔,流经阀瓣与阀座形成的环形通流截面后从另一侧法兰口送出,手轮布置在阀体侧向外伸的阀杆端部,操作时转动手轮带动阀杆旋转,通过阀杆梯形螺纹副将回转运动转化为阀瓣的直线升降,阀瓣贴合阀座密封面时管路截断,阀瓣抬升后管路导通,整套结构把阀体承压、阀瓣密封、阀杆导向、手轮施力、填料防漏几个核心功能模块拆分成独立零件再完成装配约束,每个配合面的尺寸链都在建模阶段做了对齐校验。
现场选型时首先要核对两端法兰的安装边界:法兰盘外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰密封面凸台高度都要和现场管段配对法兰完全匹配,法兰端面到阀体流道中心线的高度、手轮外圆到阀体轴线的侧向伸出距离决定了管路周边需要预留的操作空间,手轮旋转半径范围内不能布置其他管线、设备支架或者操作平台立柱,避免阀门开关时手轮和周边构件发生运动干涉;阀杆轴向行程要和阀瓣从全开到全关的升降距离对应,行程上限位置阀瓣完全抬离阀座,通流截面不产生额外节流,行程下限位置阀瓣密封面完全压合阀座,密封比压满足管路额定压力下的截断要求。

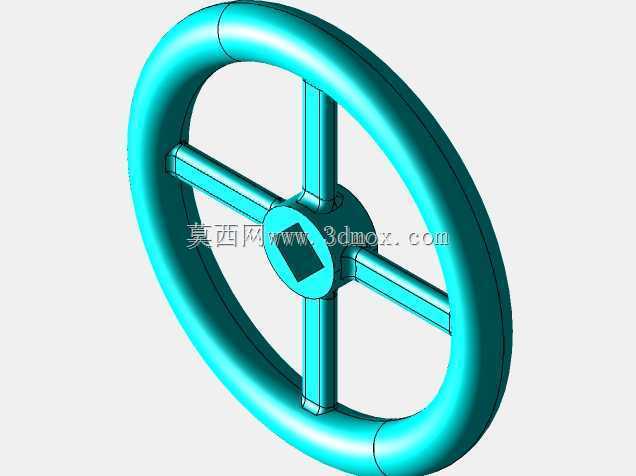

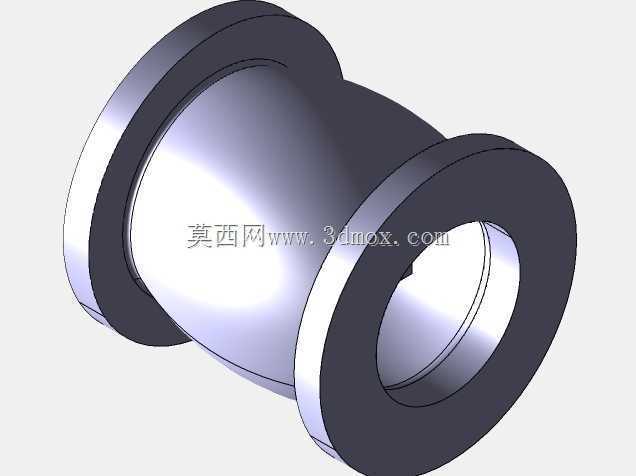

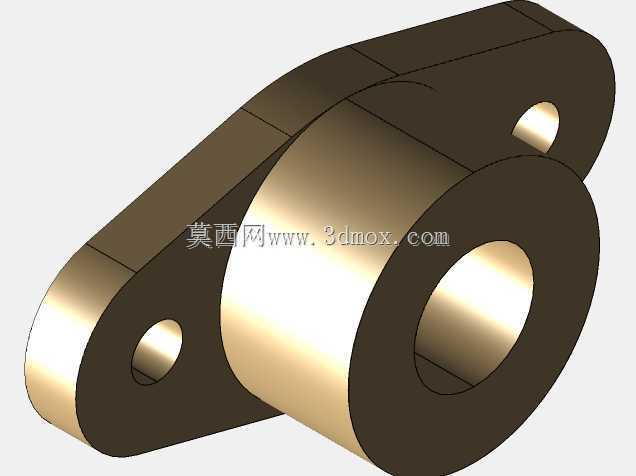

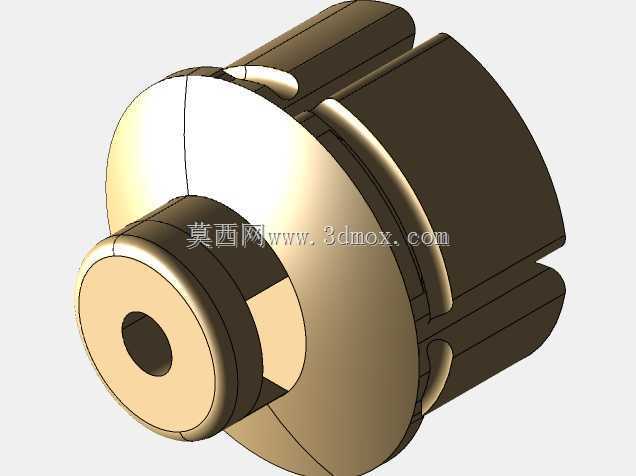

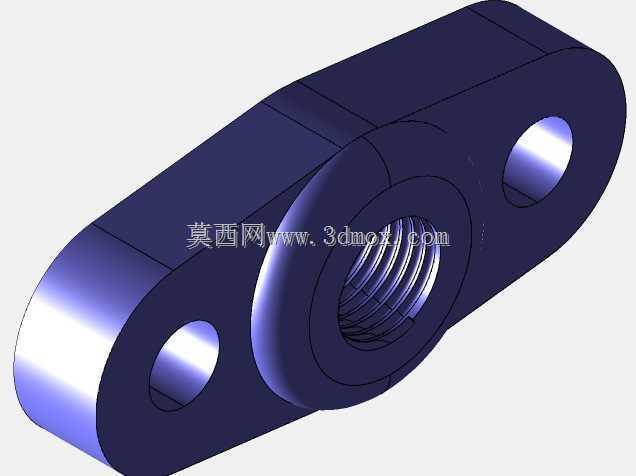

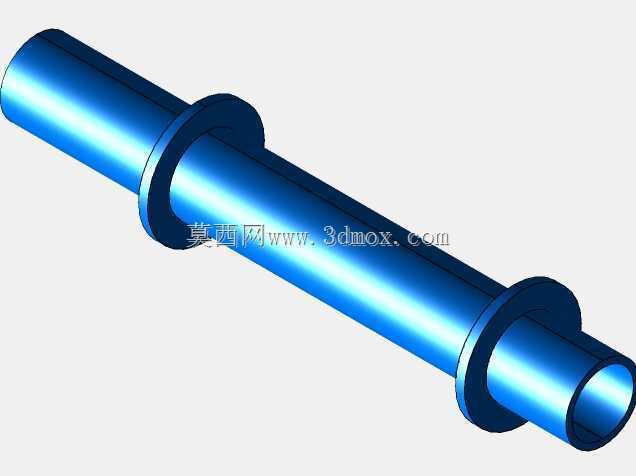

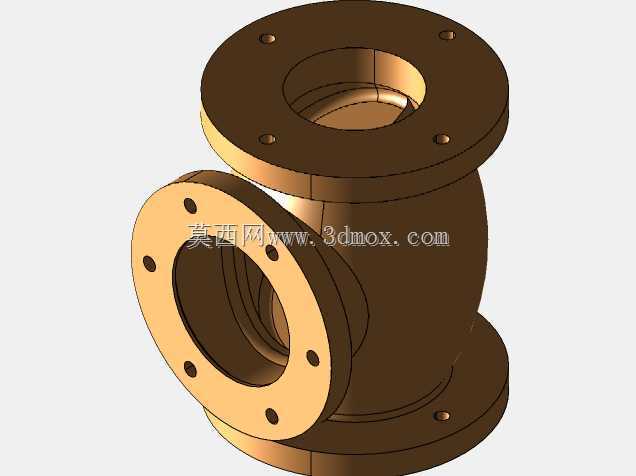

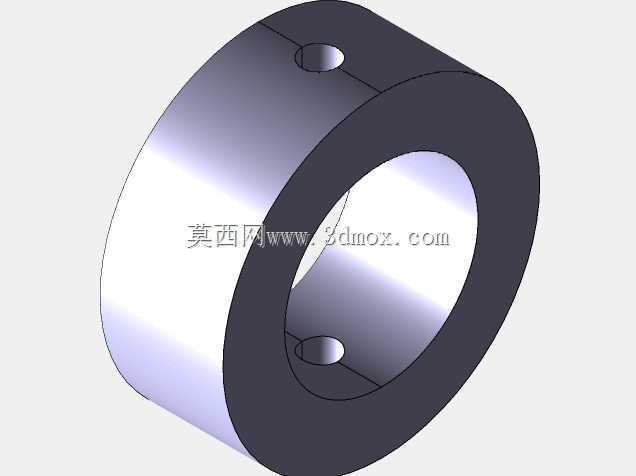

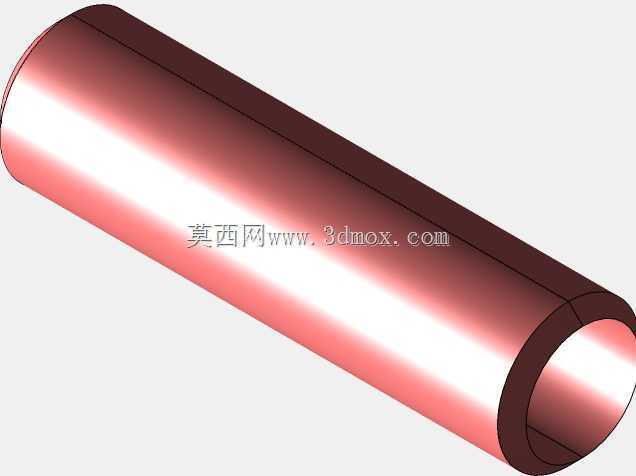

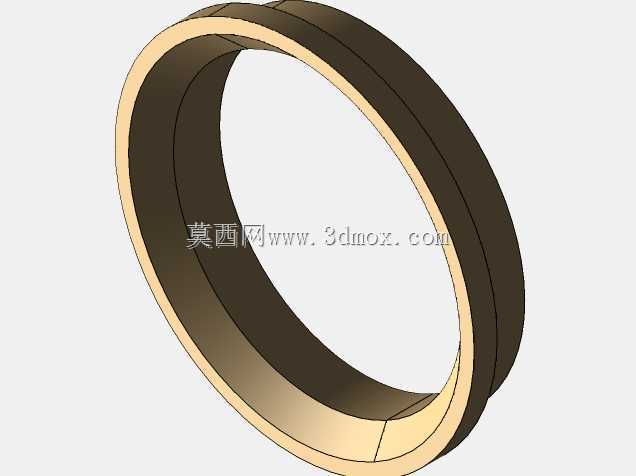

阀体作为核心承压零件,内腔流道做了圆滑过渡,减少介质流经阀腔时的局部涡流阻力,阀体侧部的阀杆安装座加工有同轴的导向孔,给阀杆提供径向支撑,避免阀杆长期受侧向力出现弯曲变形;阀瓣和阀杆端部采用活动连接结构,阀瓣压合阀座时可以微量自适应偏转,让两个密封面完全贴合,补偿零件加工带来的微小平面度误差;阀杆穿过阀体的位置设置填料函结构,填充密封填料后通过压盖压紧,既允许阀杆转动和小幅轴向移动,又能阻止阀腔内的带压介质从阀杆配合间隙向外泄漏;手轮采用轮辐式结构,外圈为握持轮缘,中间轮毂通过键连接和阀杆端部固定,轮辐均匀分布传递扭矩,操作人员在轮缘处施力就能用较小的操作力获得足够的阀瓣密封压紧力。

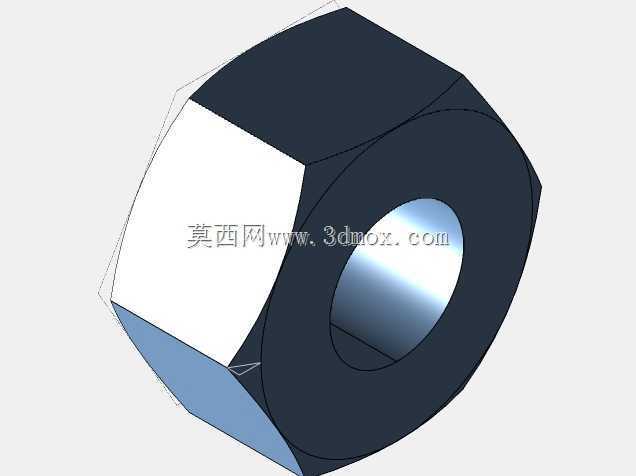

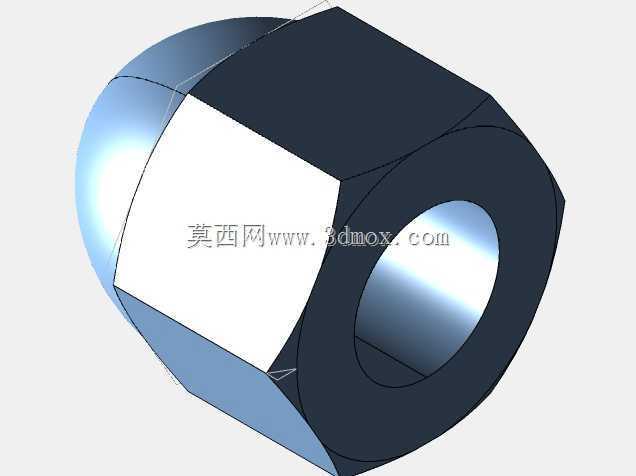

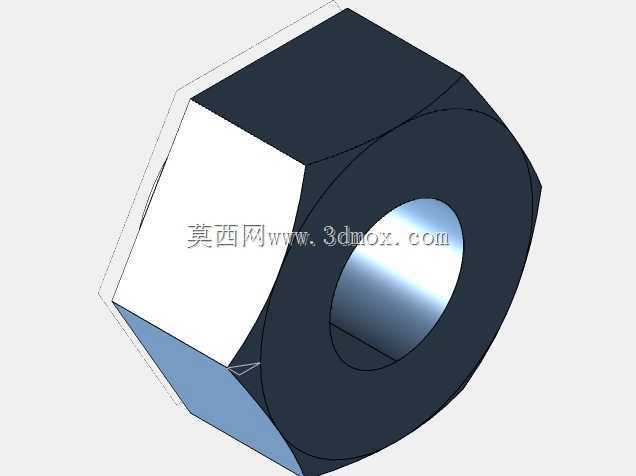

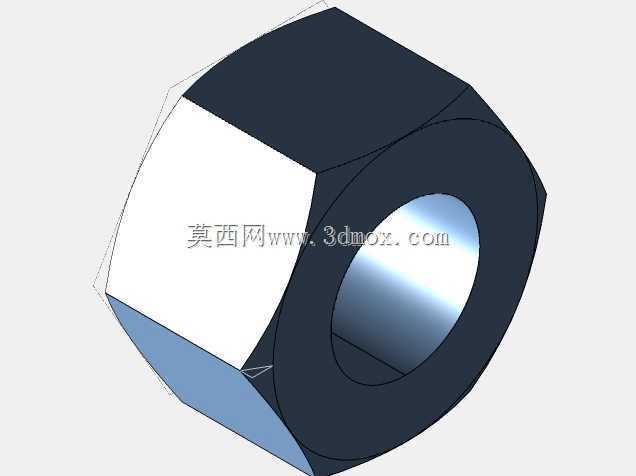

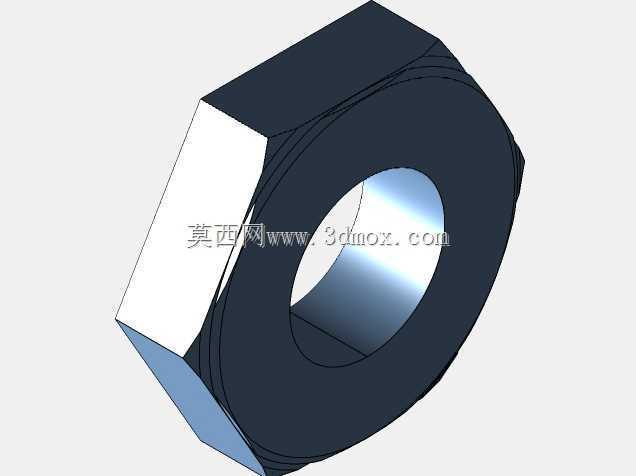

这类截止阀大量应用在化工流体输送管线、水厂水处理管路、工业循环水系统、蒸汽供热管网当中,和球阀、闸阀相比,截止阀的密封面在开关过程中摩擦行程短,密封面磨损量小,截断密封可靠性更高,同时节流调节性能更好,除了完全通断之外还可以通过调节阀瓣开度控制管路流量,适合需要兼顾截断和小幅流量调节的工况;建模过程中所有零件的配合关系都按照实际装配逻辑设置:法兰端面和配对管段法兰做面对齐约束,螺栓穿过两侧法兰孔后配螺母锁紧,阀杆和阀体导向孔设置同轴配合,阀瓣和阀座密封面在全关位置设置贴合约束,手轮轮毂和阀杆端部设置键连接的周向固定约束,装配完成后可以模拟手轮旋转带动阀杆升降的完整运动过程,检查全行程内阀瓣不会和阀体内腔发生磕碰,阀杆螺纹副全程啮合无卡滞,填料压盖的压紧行程留有足够余量,手轮旋转到任意开度位置都不会和阀体、法兰螺栓发生碰撞。

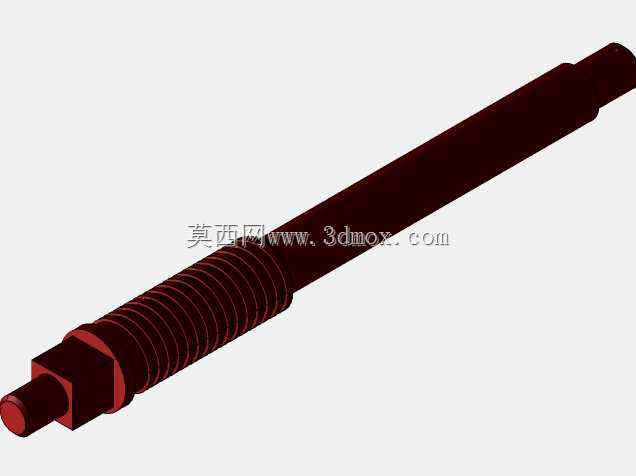

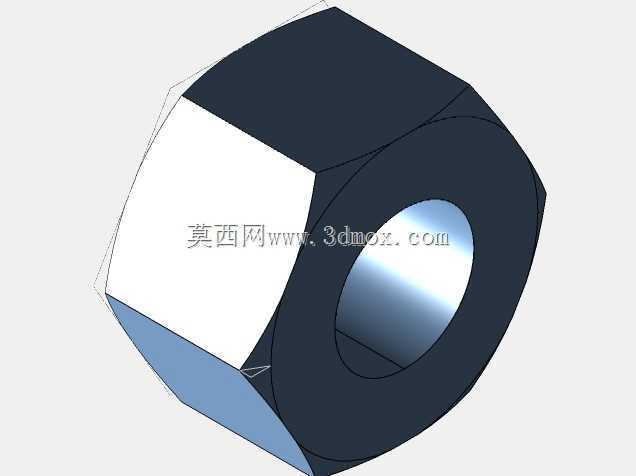

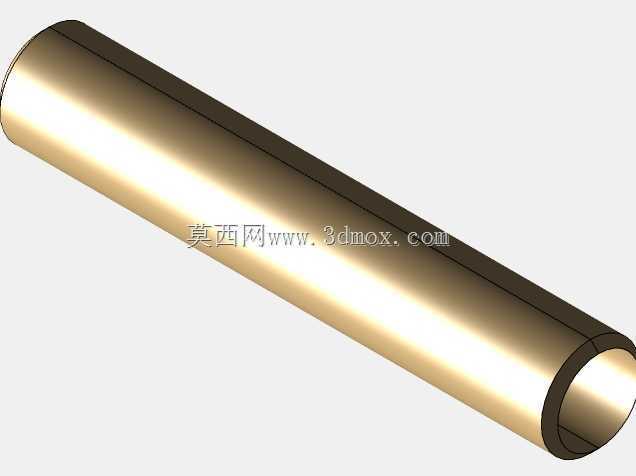

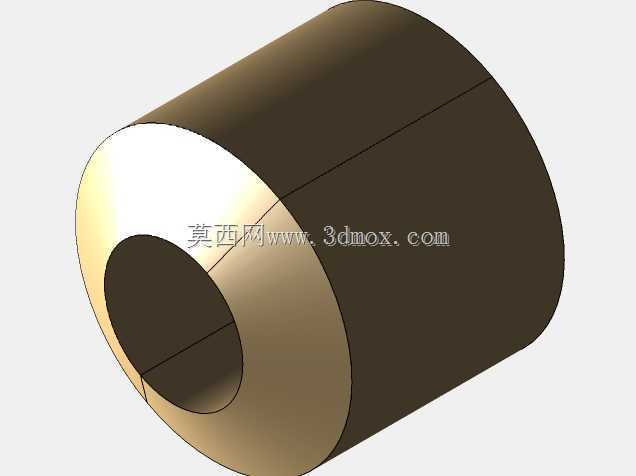

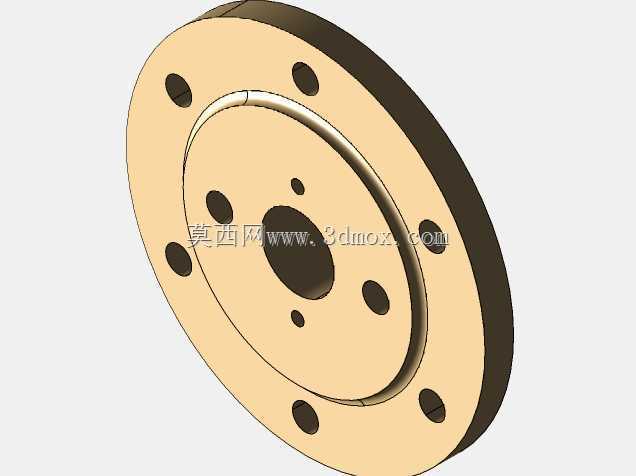

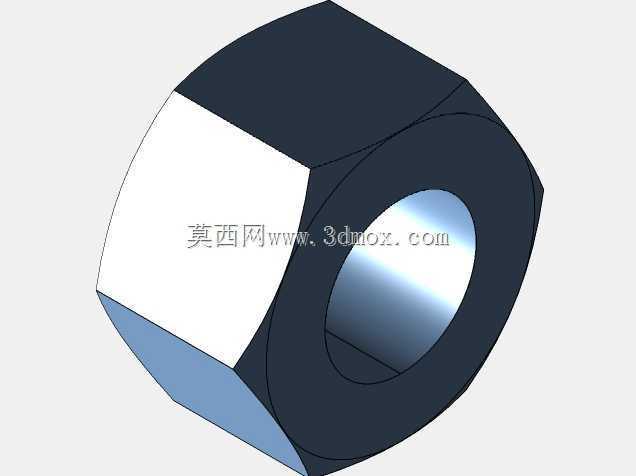

从结构细节来看,阀体两端法兰的背面做了加厚过渡圆角,降低法兰和阀体筒体连接位置的应力集中,避免管路受压力波动或者外部载荷时连接位置出现开裂;阀杆采用梯形传动螺纹,螺纹牙型强度高,传动过程中轴向承载能力强,长期频繁开关也不容易出现螺纹滑牙;阀瓣密封面可以根据输送介质特性更换不同材质,输送普通水介质用铜合金密封面,输送蒸汽或者弱腐蚀介质可以更换不锈钢密封面,适配不同工况的耐温、耐磨损需求;整套结构拆分出阀体、阀盖、阀杆、阀瓣、阀座、填料压盖、手轮、锁紧螺母、连接螺栓等多个独立零件,每个零件的建模特征都对应实际加工工艺:阀体采用铸造后精加工流道和法兰密封面,阀杆采用圆钢车削加工螺纹和配合轴颈,手轮可以采用铸造或者焊接成型,完全符合常规阀门制造厂的生产加工流程,结构设计没有出现无法加工的悬空特征或者不合理过约束,拿到三维结构后可以直接衍生出工程图纸,用于教学演示、阀门结构改进或者同类产品的选型参考。
