机用螺杆式平口夹紧虎钳结构

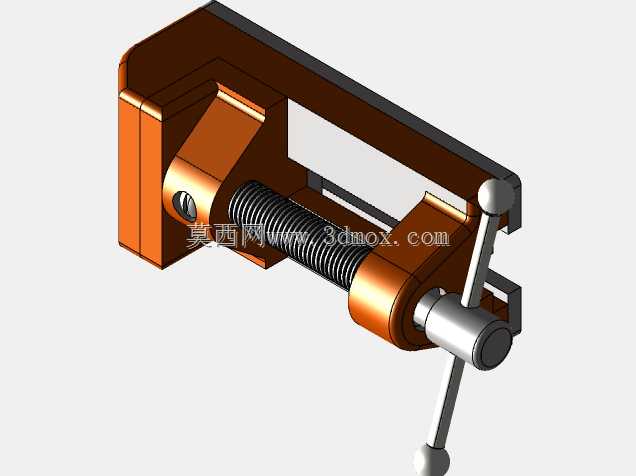

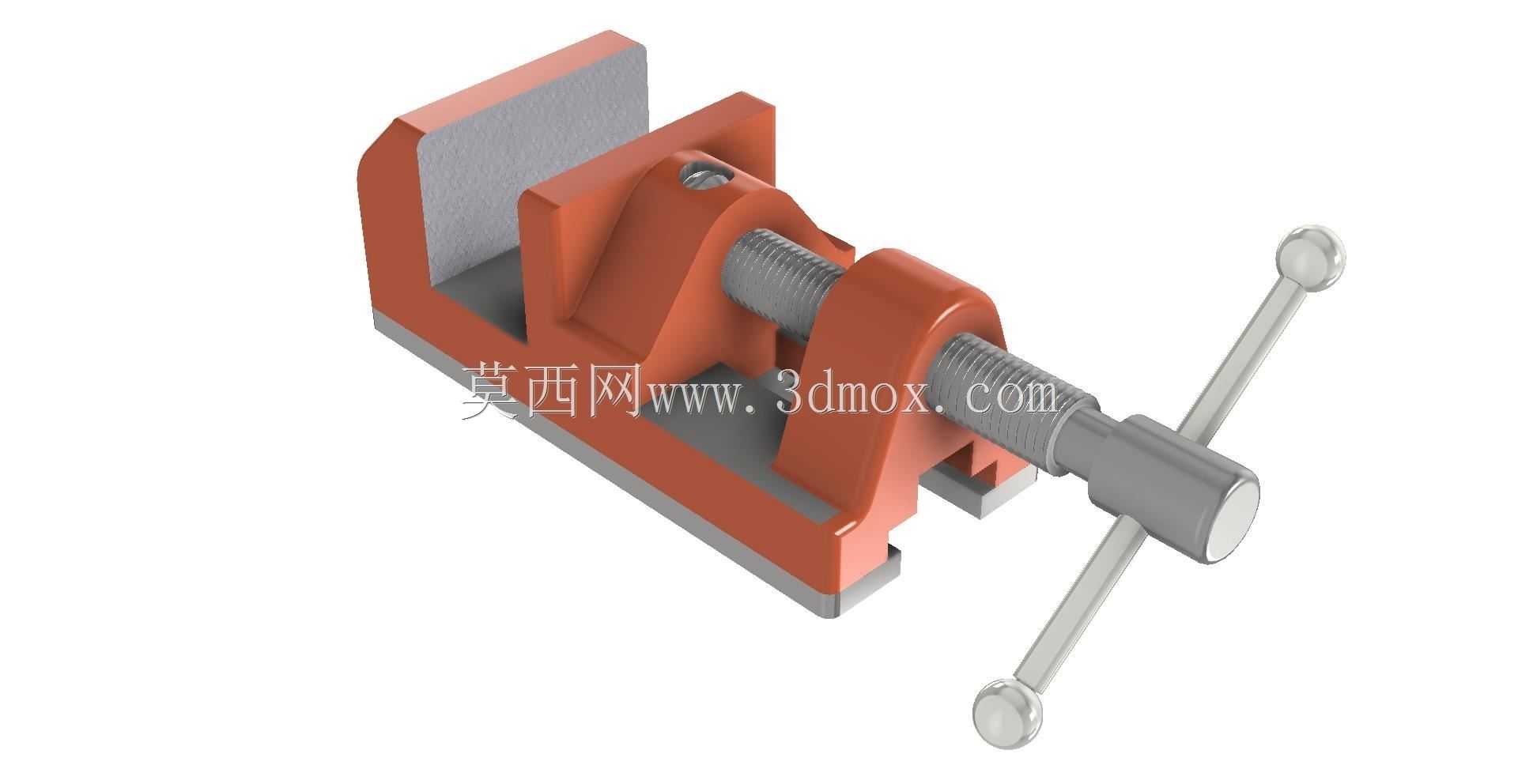

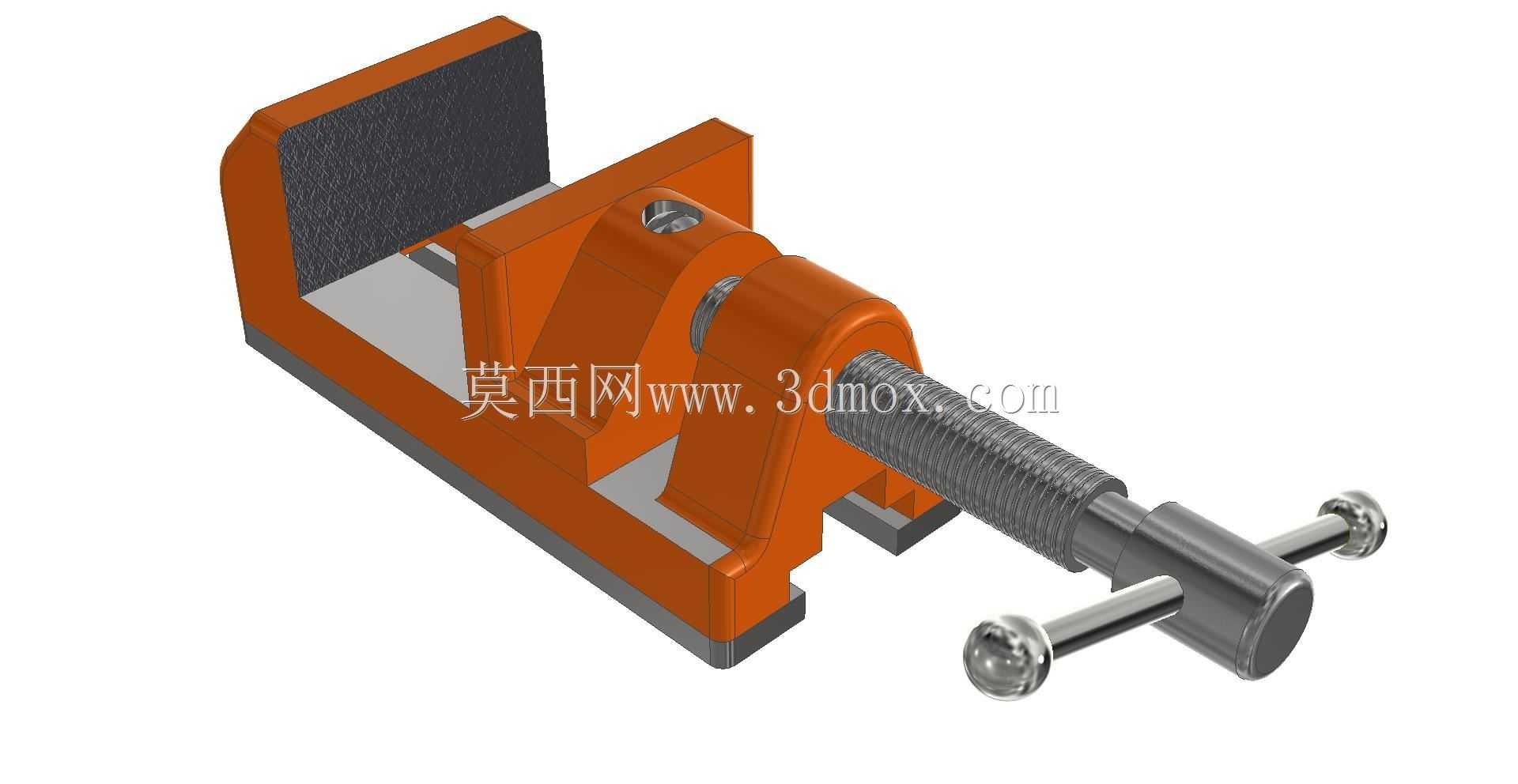

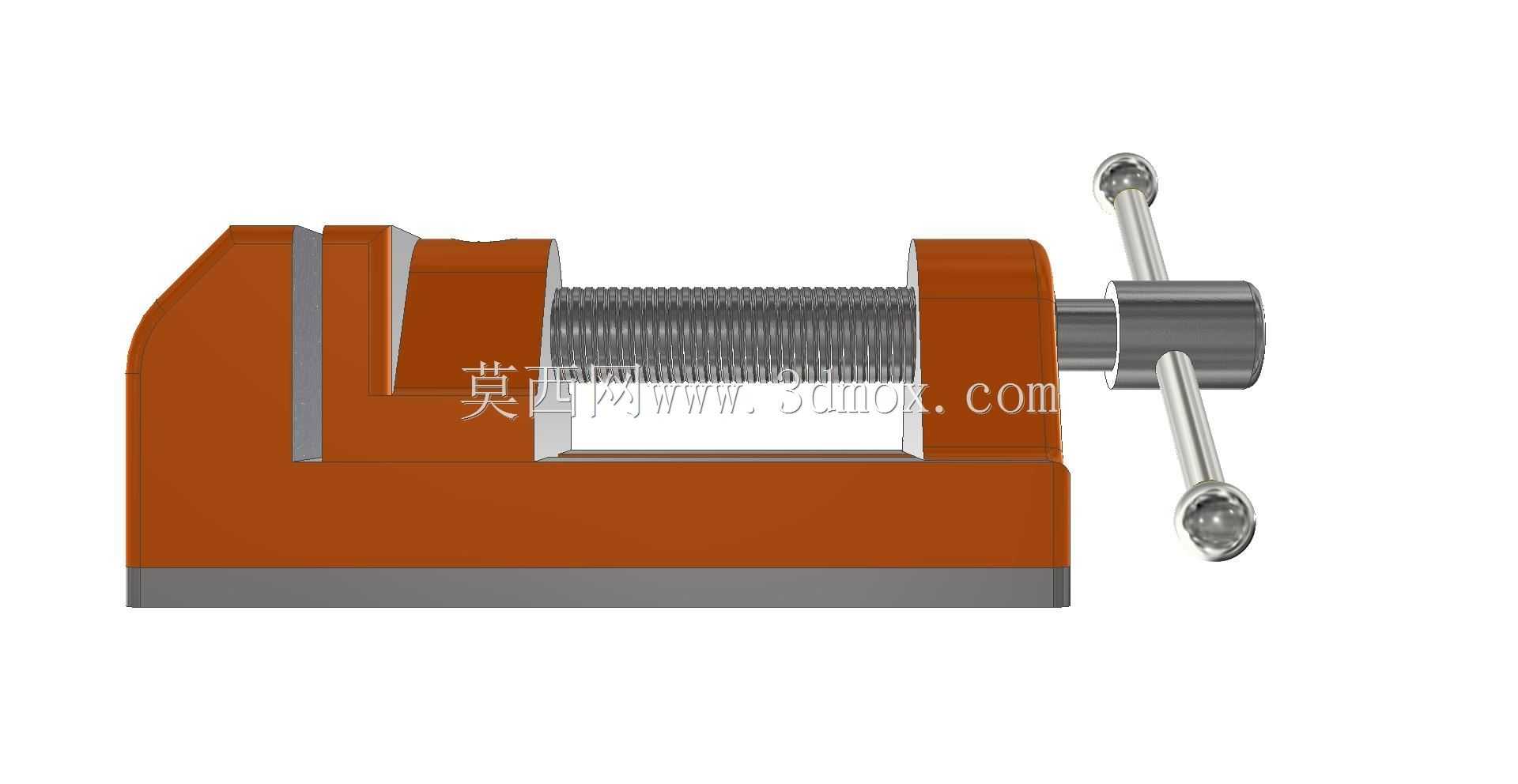

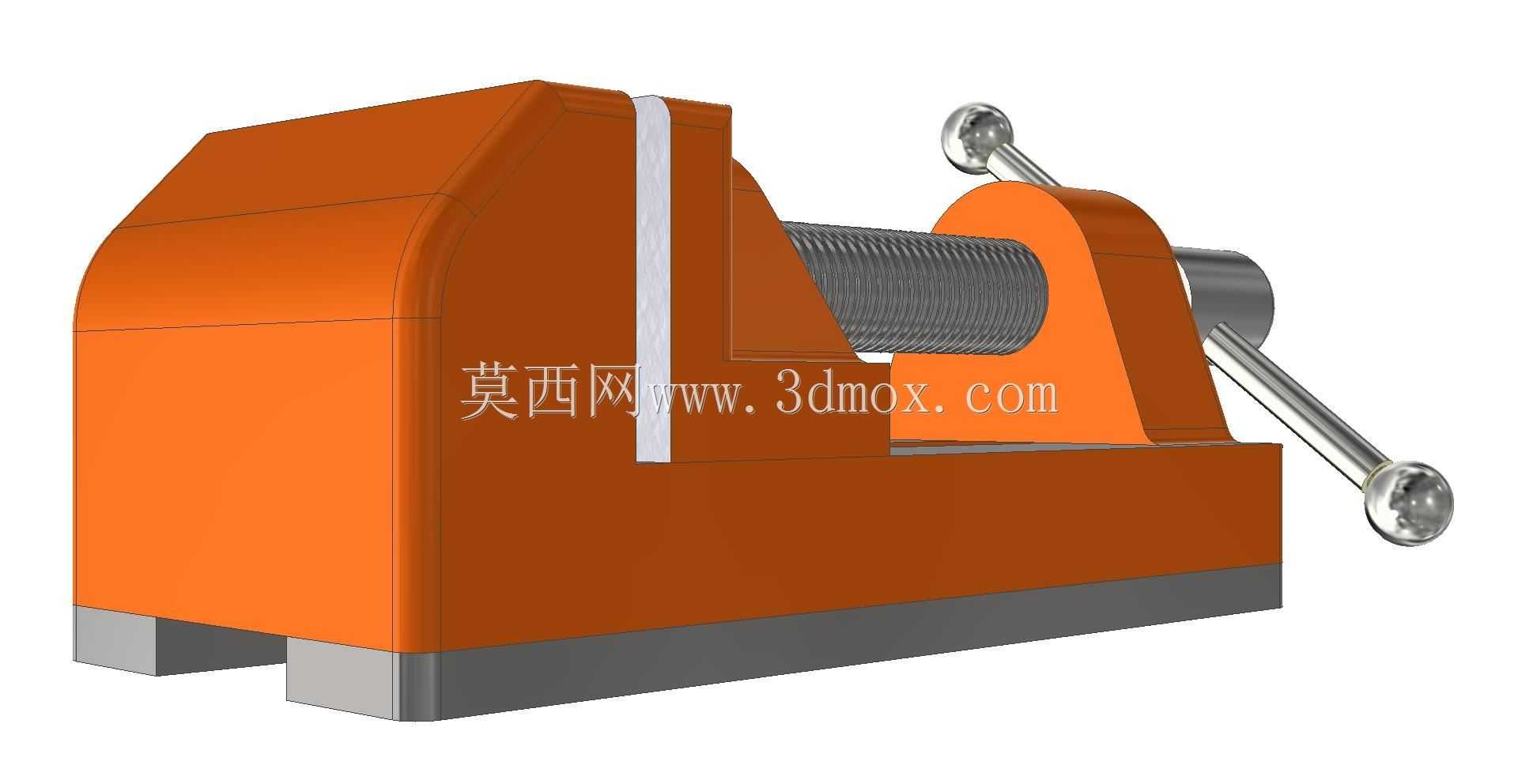

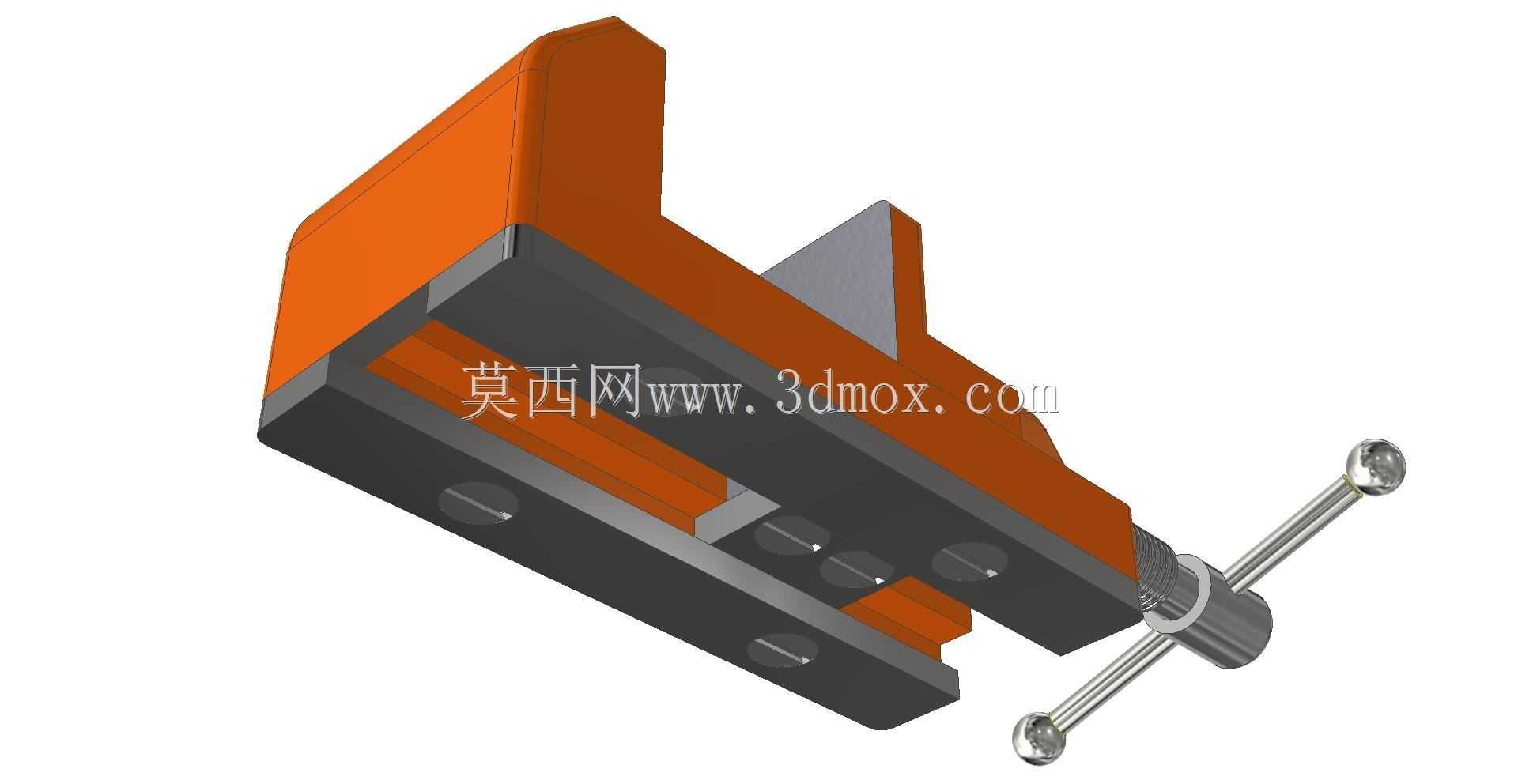

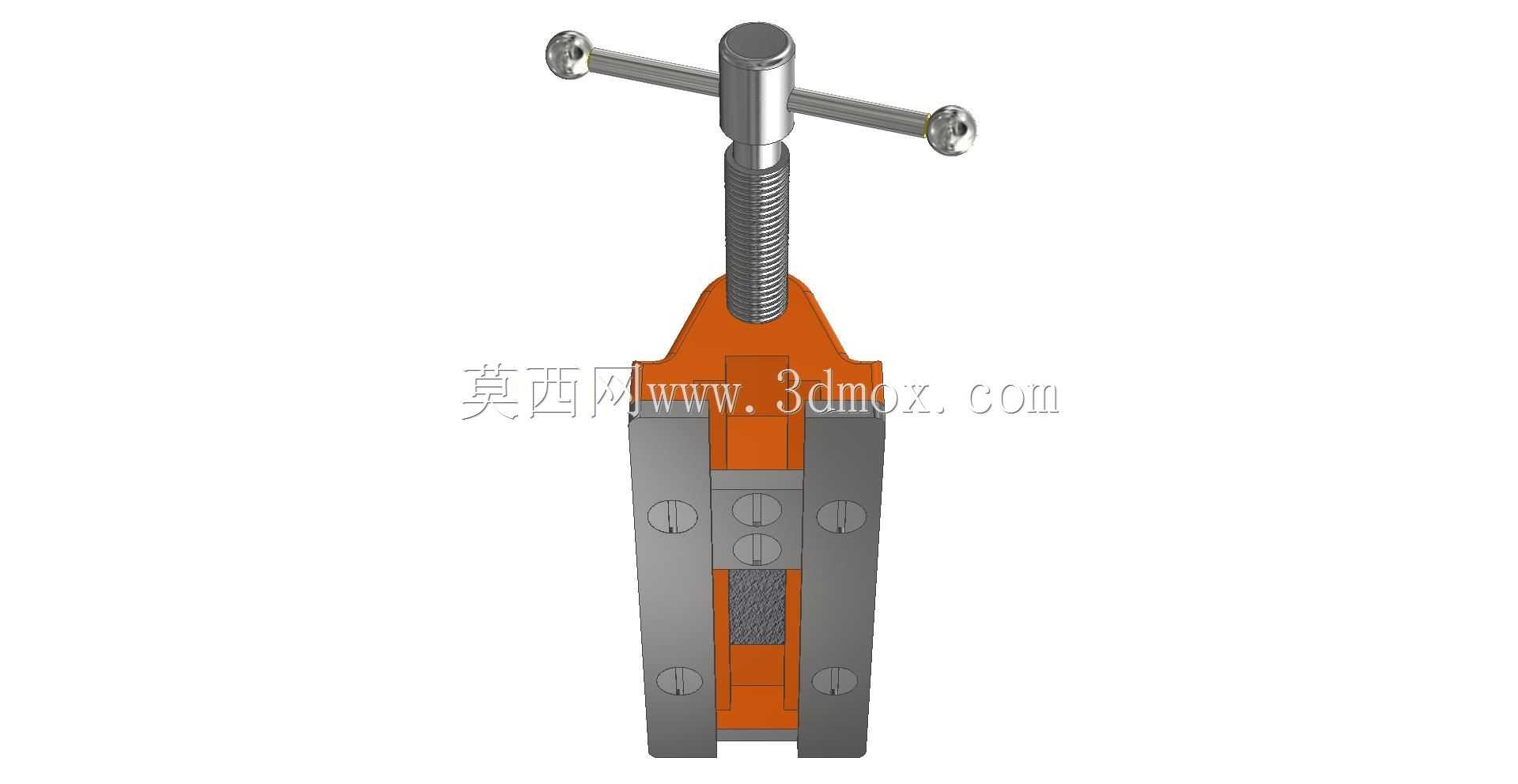

这款螺杆驱动的平口夹紧装置，是机械加工、钳工装配场景中应用极为广泛的通用工装，核心作用是在钻削、铣削、磨削、锉削、装配调校等作业环节中，为待加工工件提供稳定可靠的夹持固定，避免工件在受力过程中出现位移、翘曲、振颤，保障加工精度与操作安全。从实际应用场景来看，它既可以单独固定在钳工台面上完成手工修配、零件组装、划线定位等基础作业，也可以通过底座的安装槽配合压块螺栓，固定在铣床、钻床、磨床等机加工设备的工作台上，作为机床配套夹具承载中小型零件的切削加工任务，适配单件小批量生产、工装调试、教学实训等多种作业场景，是车间工位、实训场地、维修站点不可或缺的基础工装。从功能特性来看，该装置采用梯形螺杆传动结构，通过摇臂带动螺杆旋转，驱动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松开；梯形螺纹具备良好的自锁性能，夹紧后不会因加工过程中的振动出现松脱，夹持力稳定可靠，摇臂的加长力臂设计能够让操作人员用较小的操作力获得足够的夹紧力矩，降低操作疲劳。钳身的夹持面设计有细密的防滑齿纹，能够增大与工件接触面的摩擦力，针对表面粗糙度较高的毛坯件、型材件都能实现稳固夹持，避免工件打滑移位。从设计思路来看，整体结构采用一体式固定钳身与底座的设计，保障整体刚性，活动钳身与底座导轨采用间隙配合，既保证滑动顺畅无卡滞，又能控制活动钳身的摆动间隙，保障夹持时两钳口的平行度，避免工件夹装后出现角度偏差；螺杆与活动钳身的连接采用浮动式结构，能够补偿螺杆与导轨的同轴度误差，让夹紧力均匀分布在钳口接触面上，避免局部应力过大损伤工件表面或者造成钳身变形。从外形尺寸与安装边界来看，该虎钳整体结构紧凑，底座为规整的矩形结构，底部预留的安装槽为标准T型槽适配尺寸，能够适配多数常规机加工设备工作台的T型槽间距，安装时无需额外改造工作台面，通过标准T型螺栓即可快速完成固定；钳口张开行程覆盖常规中小型零件的夹持尺寸范围，整体高度适配常规机床工作台与刀具的作业行程区间，不会出现钳身过高干涉刀具走刀路径、或者过低导致刀具行程不足的问题；固定钳身与活动钳身的夹持面宽度经过优化，既能够保证足够的夹持接触面积分散夹紧力，避免薄壁工件夹装变形，又不会占用过多工作台面空间，给工件摆放、操作预留足够的作业空间。整体结构没有冗余的复杂部件，日常维护仅需定期在螺杆、导轨配合面加注润滑脂即可保障长期顺畅使用，耐用性强，适配多场景的夹持作业需求。
