在轻载动力传输场景里,这类单级正齿轮减速结构的应用覆盖范围极广,从小型输送线的动力端、实验室小型搅拌设备的传动单元,到自动化设备上的进给机构减速段,都能见到同原理结构的身影。它的核心作用是把原动机输出的高转速低扭矩动力,通过固定传动比的齿轮啮合转换为低转速高扭矩的输出,匹配执行端的负载转速需求,不需要复杂的换挡结构,传动比固定,运行稳定性强,适合工况稳定、不需要变速调整的固定工位传动场景。

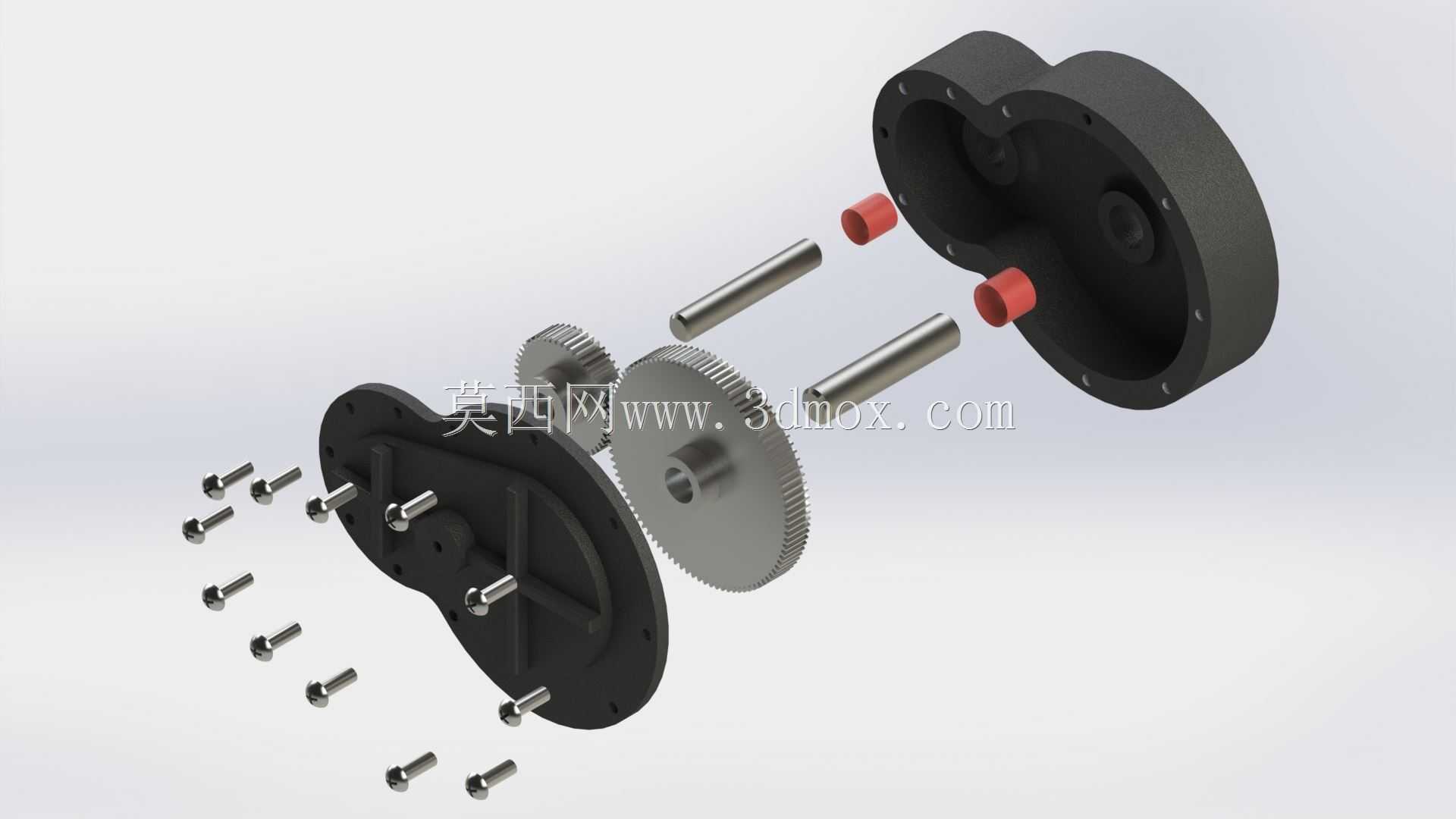

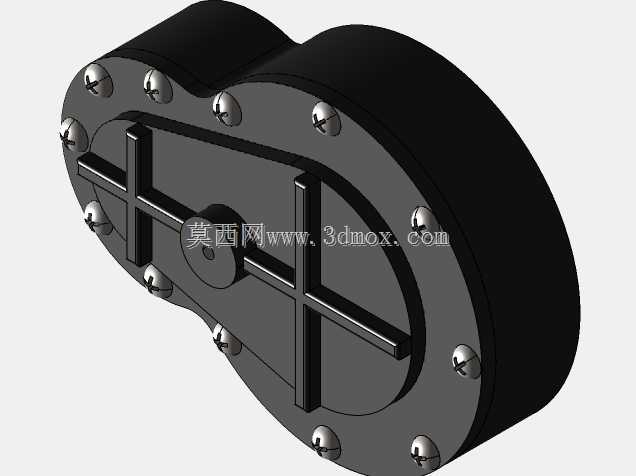

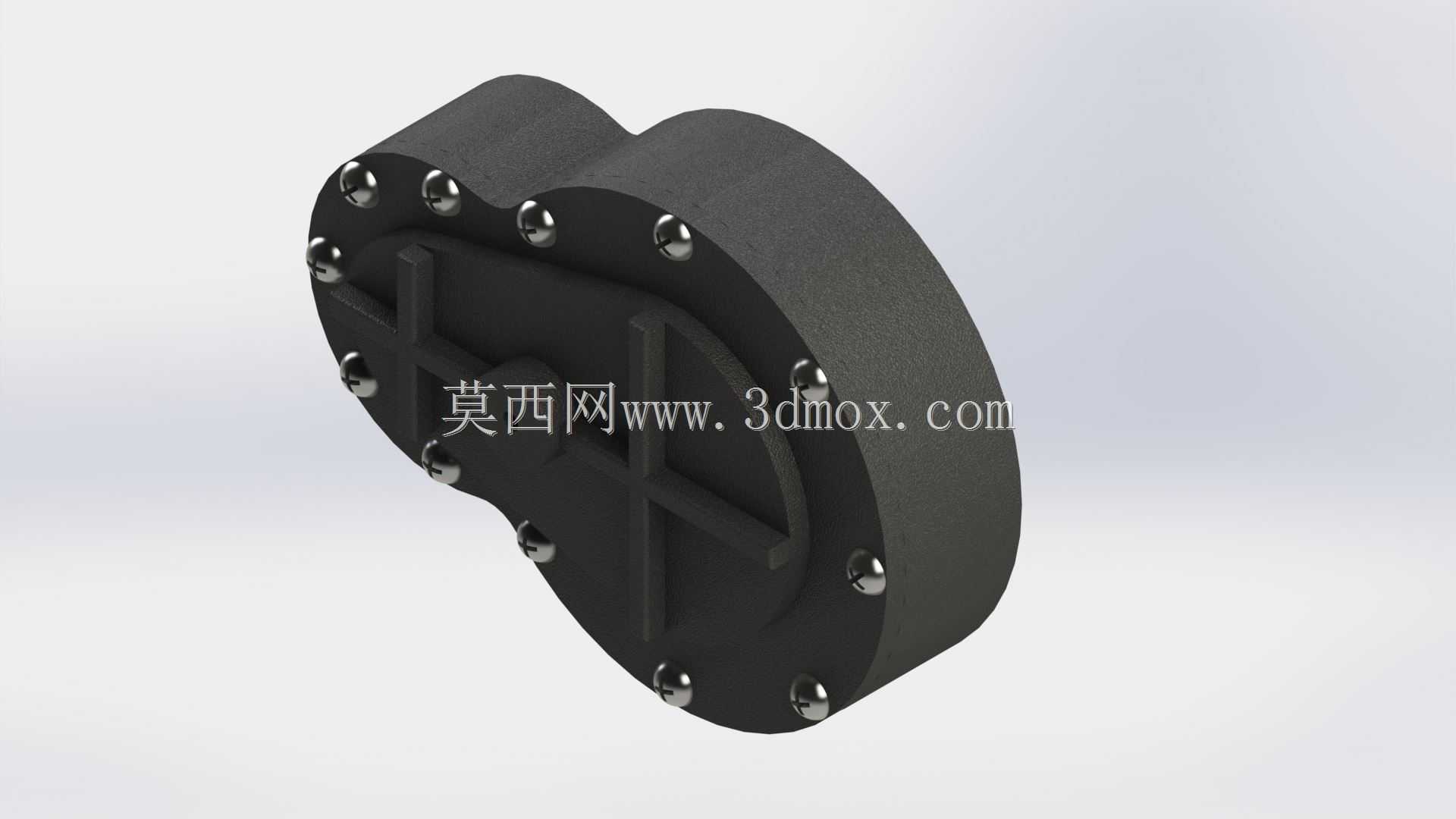

从结构设计逻辑来看,整个箱体采用剖分式的偏心轮廓设计,并非规则的圆形壳体,这是因为箱体内需要容纳两个不同分度圆直径的啮合正齿轮,输入轴侧的小齿轮与输出轴侧的大齿轮中心距固定,壳体轮廓顺着齿轮的最大回转半径做包络设计,既能够预留足够的齿轮运转间隙,避免齿轮转动时与箱体内壁发生剐蹭,又能尽可能压缩箱体的整体体积,减少不必要的材料浪费,同时壳体外侧的加强筋结构顺着螺栓连接的点位分布,在不增加整体壁厚的前提下提升箱体的结构刚性,承受齿轮啮合时产生的径向载荷,避免长期运行后箱体出现形变导致齿轮啮合间隙偏移,引发异响或者齿面磨损加剧的问题。
箱体的连接采用沿分型面一圈布置的内六角螺栓紧固,螺栓的排布间距经过载荷计算,在齿轮啮合受力较大的区域螺栓排布更密集,保证分型面的密封压力均匀,避免箱体内的润滑脂出现渗漏。输入与输出轴的轴承安装位直接集成在箱体的两侧端面上,轴承位的同轴度公差在建模时就做了严格的约束,保证两根轴安装后平行度符合正齿轮啮合的精度要求,避免出现齿面偏载的情况。箱体内腔预留了润滑脂的存储空间,不需要额外设计复杂的油路结构,依靠齿轮转动时带起的润滑脂就能实现齿面与轴承的自润滑,降低日常维护的工作量,适合长期免维护的轻载传动场景。

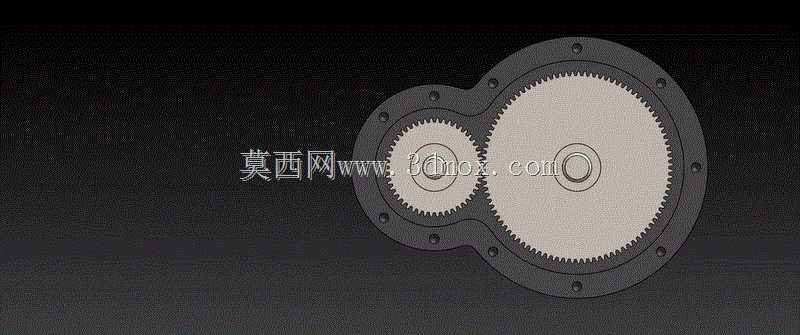

从安装边界来看,整个箱体的轴向厚度控制紧凑,安装时可以直接通过箱体背面的定位止口与动力端的安装法兰对接,不需要额外设计转接支架,输出轴端可以直接连接联轴器或者带轮,整体的安装占用空间小,对安装空间局促的小型设备十分友好。建模过程中对齿轮的啮合间隙做了运动仿真验证,确认齿侧间隙符合标准要求,不会出现卡滞或者间隙过大导致的回程误差问题,同时内置的齿轮运动动画可以直观展示传动过程,方便设计人员在做设备整体布局时核对传动方向与转速匹配关系,提前规避装配时的干涉问题。这类结构的设计难点在于平衡箱体体积、结构强度与齿轮运转空间三者的关系,既不能为了追求小体积压缩齿轮的安装空间导致运转干涉,也不能为了保证强度盲目增加壁厚导致整体重量超标,在实际建模时每一处轮廓的偏移量都要结合齿轮的回转半径、螺栓的安装空间、加强筋的受力路径做综合考量,最终呈现的结构才能同时满足加工工艺性、装配便捷性与运行可靠性的多重要求。
