内螺纹连接手动黄铜闸阀结构设计

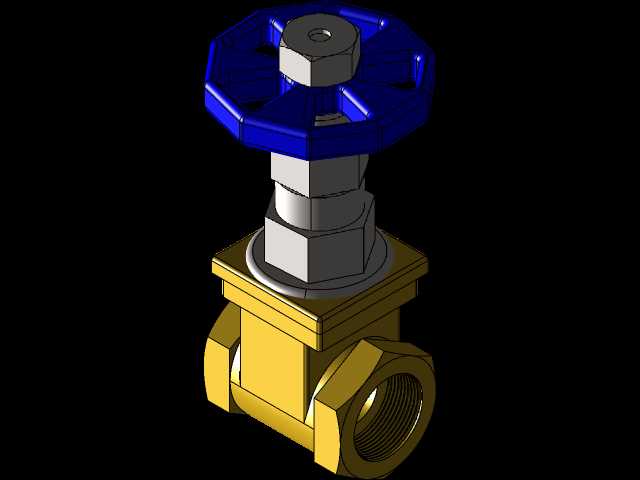

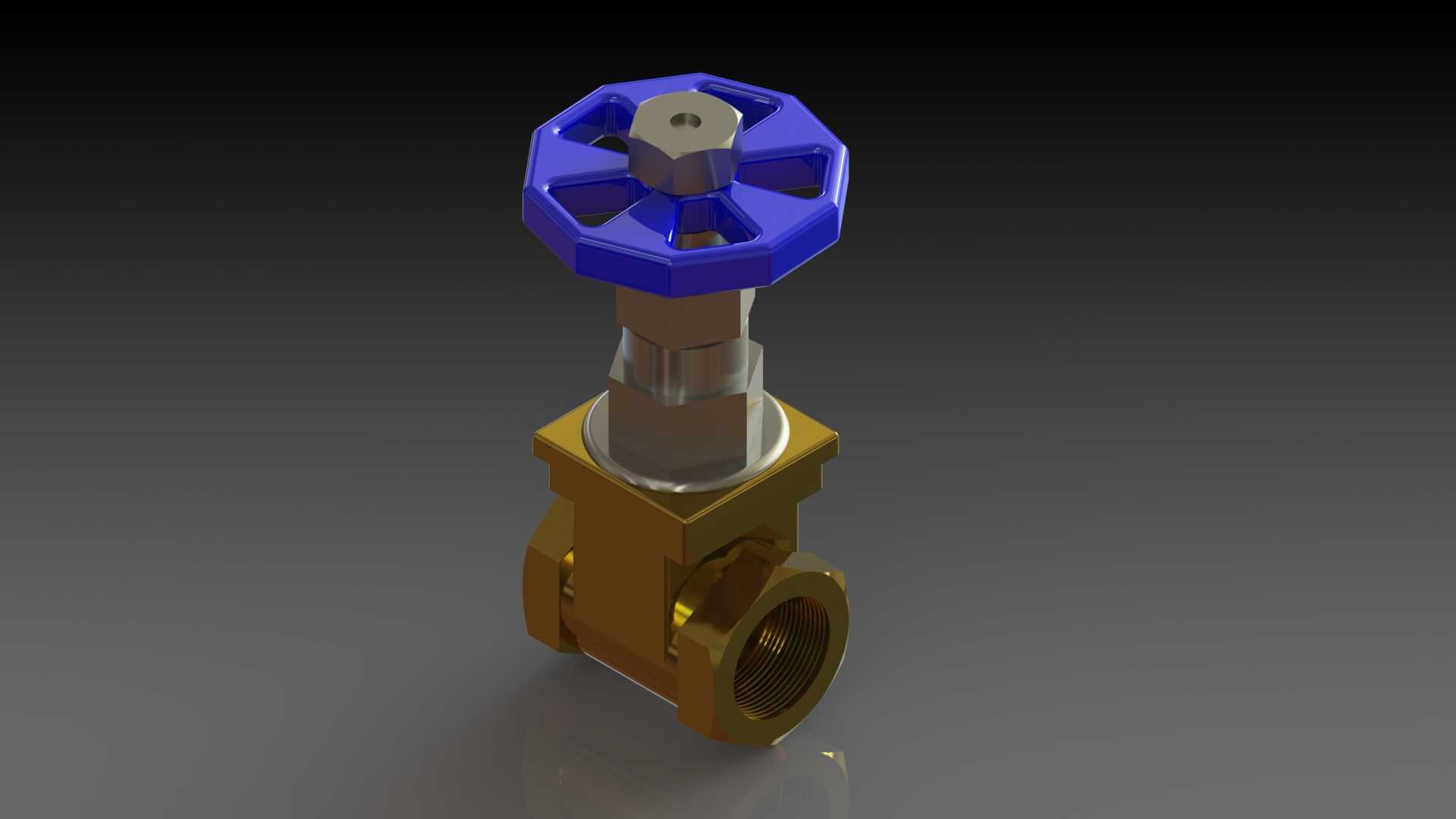

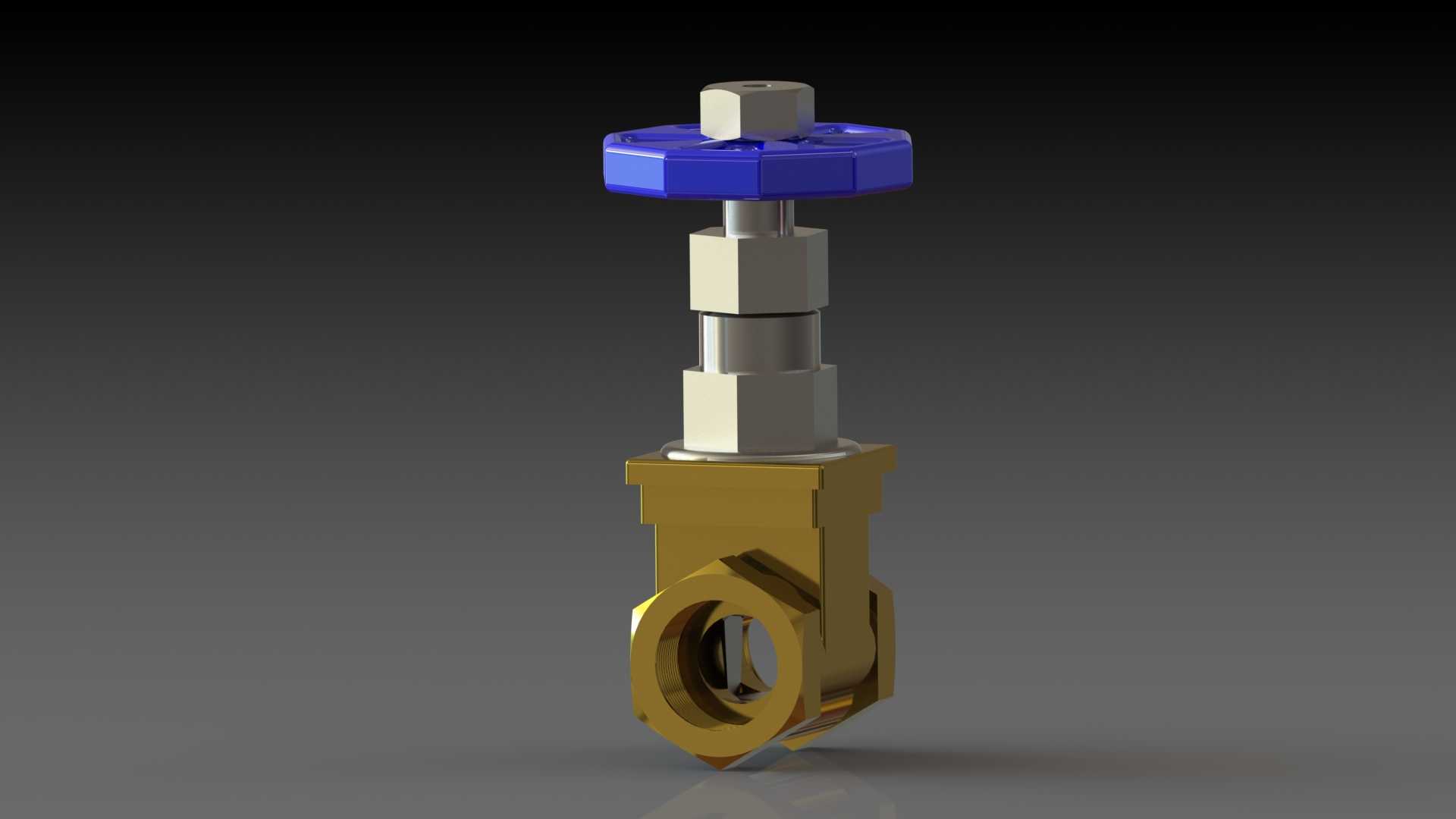

这款手动闸阀主要应用于民用给排水、小型工业循环水系统、低压气动输送管路等场景，作为管路通断控制的核心元件，其核心作用是通过闸板的垂直升降实现管路介质的截断与导通，相较于截止阀，闸阀在全开状态下介质流阻更低，不会对管路内的介质流向产生额外扰动，适合需要长期保持全开或全关状态的管路工况，不适合用作节流调节，长期半开状态下闸板受介质冲蚀易出现密封面损伤。从功能特性来看，该闸阀采用手轮驱动结构，顶部的蓝色防滑手轮通过阀杆带动内部楔形闸板做直线升降运动，手轮中心的六角结构可适配扳手辅助加力，在管路压力较高时可借助工具完成启闭操作，无需额外配置驱动装置，手动操作的结构设计大幅降低了后期维护成本，也无需配套气源、电源等辅助动力，适配无动力配套的简易管路场景。阀体采用黄铜材质锻造成型，黄铜材质的抗锈蚀性能适配水、低压蒸汽、无腐蚀性油气等常见介质，两端的内螺纹连接结构可直接与同规格的外螺纹管路对接，安装时无需额外焊接法兰，适合小通径管路的快速装配，安装时需注意预留手轮操作的空间边界，手轮顶部距离阀体中心的高度需纳入安装空间核算，避免周边管线或设备结构阻挡手轮旋转操作。设计过程中优先考虑了密封可靠性，阀杆与阀体衔接处采用填料密封结构，可通过压紧填料压盖补偿长期使用产生的密封磨损，避免介质沿阀杆渗漏；闸板与阀座的密封面采用研磨贴合工艺，保证全关状态下的密封性能，楔形闸板的结构设计可在关闭时借助介质压力实现自紧密封，压力越高密封贴合效果越好。外形尺寸方面，该闸阀属于小通径内螺纹闸阀，阀体整体为方正的黄铜锻压结构，两端螺纹接口同轴度控制在装配公差范围内，可避免安装后出现管路应力集中，手轮的外径尺寸经过匹配设计，既保证手动操作时的力臂长度合理，不会出现操作力矩过大难以拧动的问题，也不会因手轮尺寸过大占用过多安装空间，整体结构紧凑，适合在空间局促的管路排布场景中使用，比如楼宇内的支管管路、小型设备的内部冷却管路等场景。建模过程中还原了实际产品的装配关系，手轮与阀杆的配合、阀杆与闸板的连接、阀体内部的流道结构都按照实际加工尺寸进行还原，可直接用于管路装配干涉校验、设备对外接口的布局模拟，也可作为教学演示模型用于讲解闸阀的工作原理与装配结构。
