十字轴式双轴万向传动连接结构

　　在动力传输系统的布局中，经常会遇到主动轴与从动轴轴线无法保证严格共线的工况，两轴之间存在轴线夹角、或是工作过程中存在相对位置偏移的场景十分常见，比如车辆底盘的动力传递路径中，变速箱输出端与驱动桥输入端会随悬架跳动产生持续的位置变化，工业设备中多段传动轴跨距布置时的安装误差补偿，这类场景下刚性联轴器完全无法适配，万向节这类可变角度传动部件就成了动力传递路径中不可或缺的核心连接件。

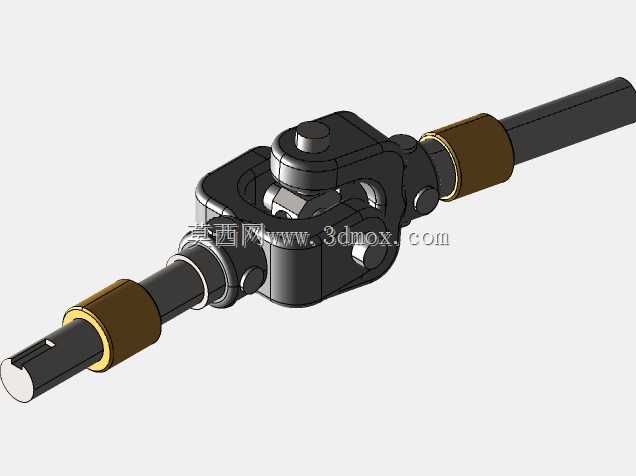

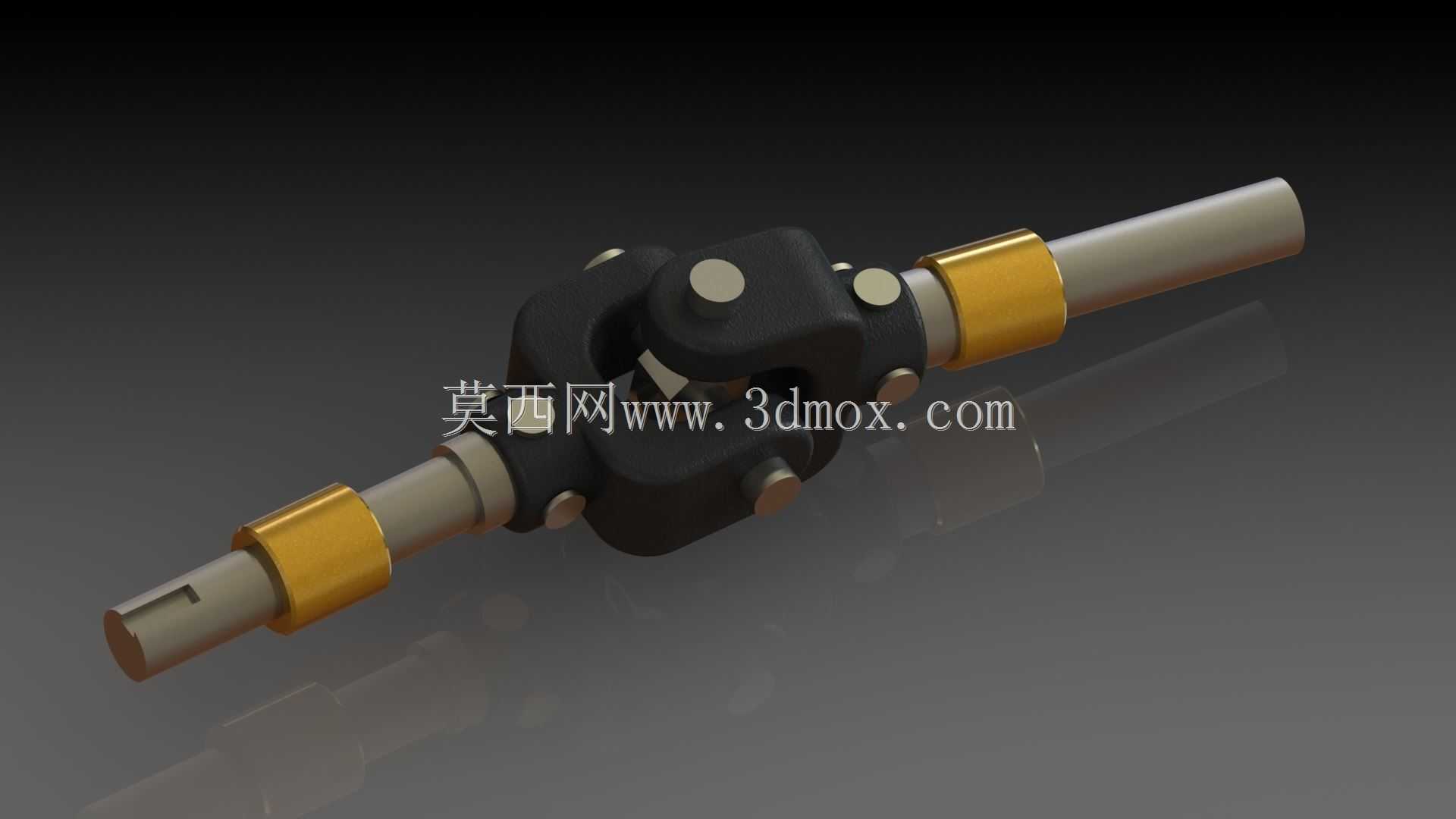

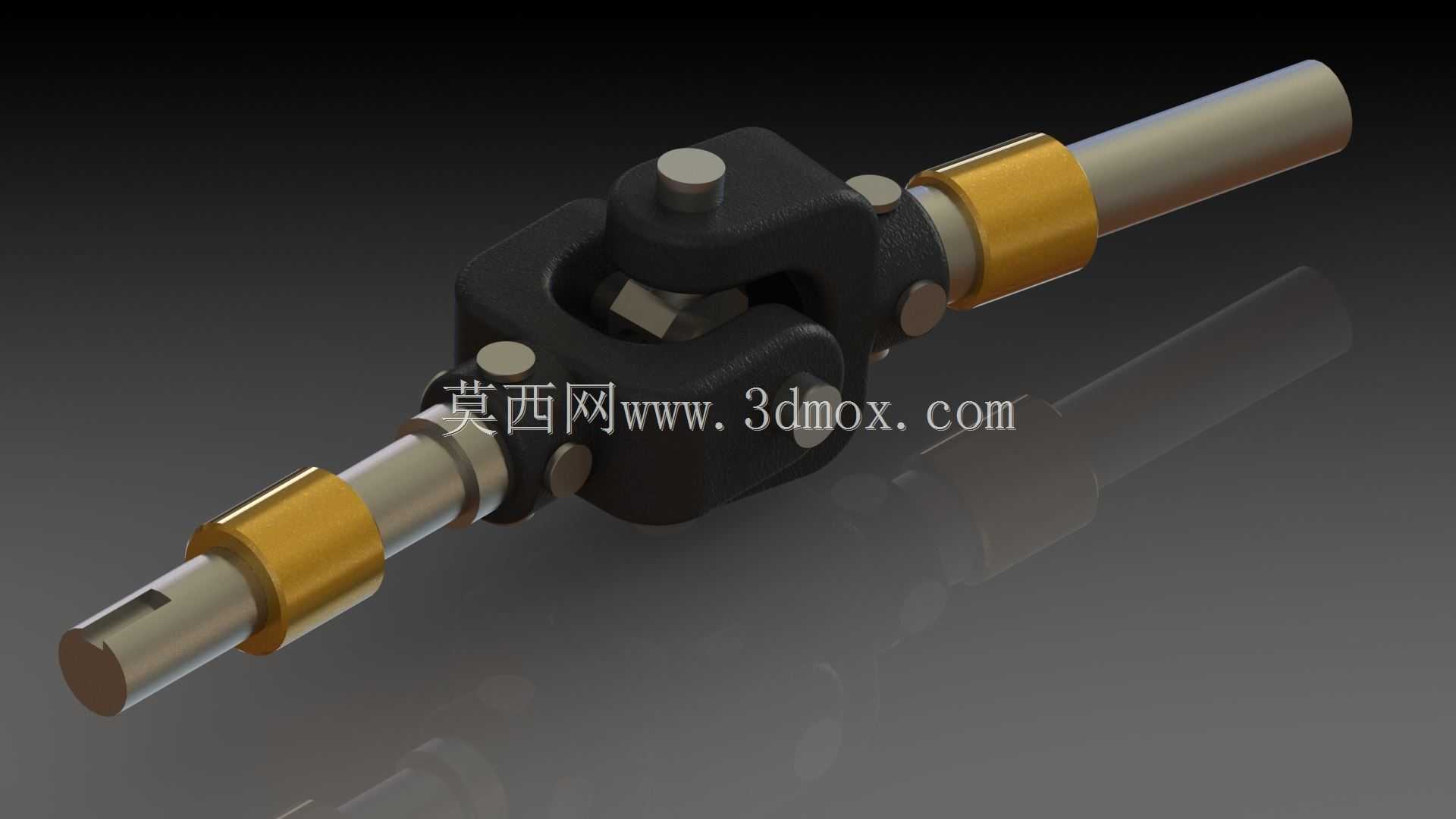

　　本次呈现的十字轴式万向节结构，采用双十字轴串联的布局形式，相比单节万向节，双节结构可以更好地抵消单节万向节传动时的转速波动问题，当输入输出轴存在夹角时，单节万向节的从动轴会产生周期性的转速差，容易引发传动系统的振动、冲击与附加载荷，而双节布置时，只要保证中间轴两端的叉面处于同一平面，且输入轴与中间轴的夹角、中间轴与输出轴的夹角保持相等，就能实现输入输出端的等速传动，大幅提升传动平稳性。

　　从结构细节来看，该万向节的十字轴轴颈与节叉之间采用耐磨衬套配合，轴颈端面设置有推力垫片，能够承受传动过程中产生的轴向窜动载荷，节叉与轴体的连接采用过盈配合加径向销钉锁紧的方式，避免大扭矩传递时出现轴与叉体的相对转动，两端的轴段设计有阶梯定位结构，配套的铜质轴套可以作为安装时的轴向定位基准，同时也能在轴系穿过支撑护板时起到滑动支撑的作用，轴端加工的键槽结构，用于和外部传动部件的轮毂配合，通过平键传递扭矩，避免传动打滑。

　　在实际选型应用时，首先需要明确安装边界的尺寸参数，该万向节两端轴段的直径、有效配合长度需要和对接部件的安装孔尺寸匹配，轴端键槽的宽度深度要符合对应平键的标准规格，保证扭矩传递的可靠性；其次要核算工作状态下的最大轴线夹角，这类双十字轴万向节的单节最大许用夹角通常在15度到25度区间，布置时要避免极限夹角下长期运转，否则会大幅缩短十字轴衬套的使用寿命，同时要保证中间轴的浮动空间，避免工作过程中节叉与周边部件产生运动干涉。

　　设计这类传动结构时，首先要根据传递的额定扭矩、峰值冲击扭矩计算十字轴的轴颈直径、节叉的叉臂厚度，保证部件的强度储备满足工况要求，通常安全系数要取到2.5到3之间，应对设备启动、负载突变时的冲击载荷；其次要考虑润滑维护的需求，十字轴的轴颈摩擦面需要定期加注润滑脂，设计时要预留注油通道，避免干摩擦导致的早期磨损；另外还要做动平衡校核，尤其是在高转速传动场景下，万向节的剩余不平衡量要控制在对应转速等级的允许范围内，避免高速运转时产生剧烈振动，影响整个传动链的运行稳定性。

　　在工业生产线的输送设备、机床的进给传动机构、农业机械的动力传输系统中，这类万向节也有广泛应用，比如长距离输送辊道的辊子与驱动轴之间的连接，机床中多工位转台的动力传递，都需要依靠万向节来补偿安装误差与工作位移，相比其他柔性传动部件，十字轴式万向节具备传递扭矩大、传动效率高、角度补偿范围大、使用寿命长的优势，能够在重载、冲击载荷的恶劣工况下稳定工作。

　　建模过程中，需要重点关注十字轴与节叉的配合间隙，间隙过小会导致转动卡滞，间隙过大则会产生传动回程误差，影响传动精度，节叉的叉耳内孔与十字轴轴颈的同轴度公差需要严格控制，避免装配后出现别劲的情况，两端轴段的同轴度、轴颈与键槽的对称度公差也要符合机械设计的相关标准，保证加工后的零件能够顺利装配，满足实际使用的精度要求。
