PVC三通管件注塑成型模具结构设计

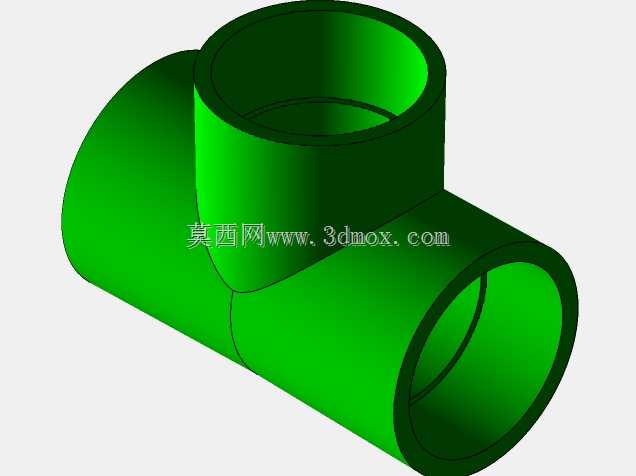

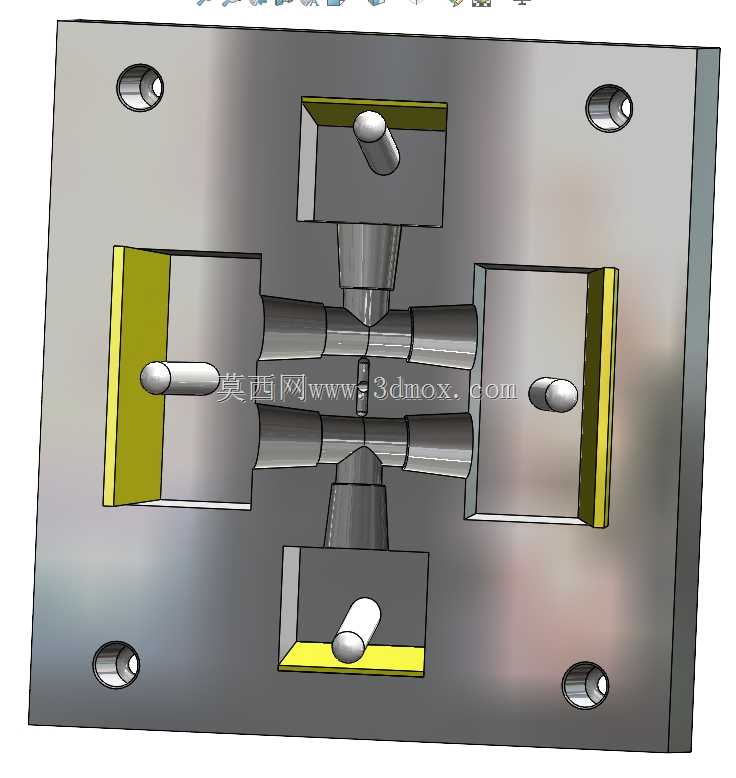

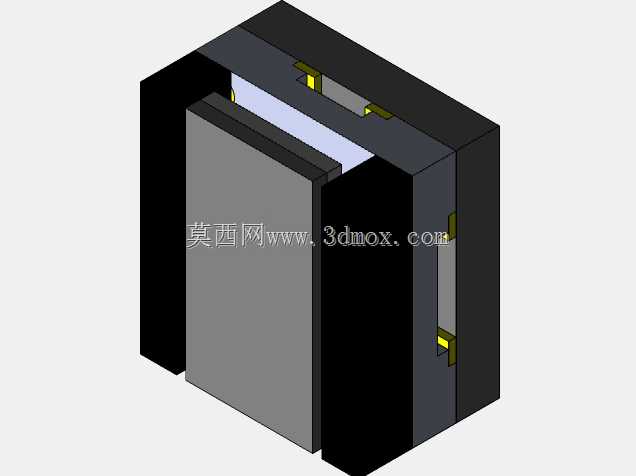

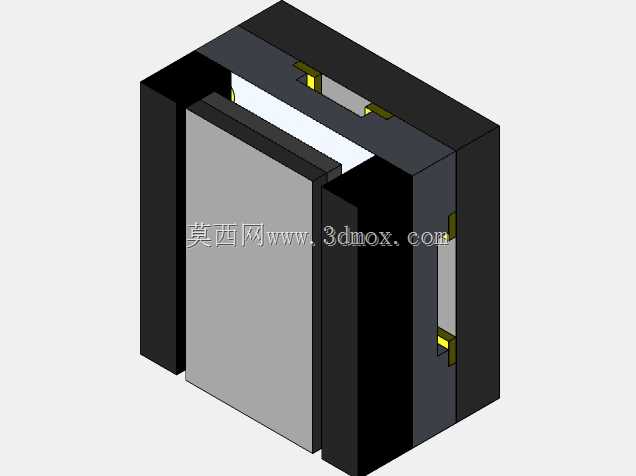

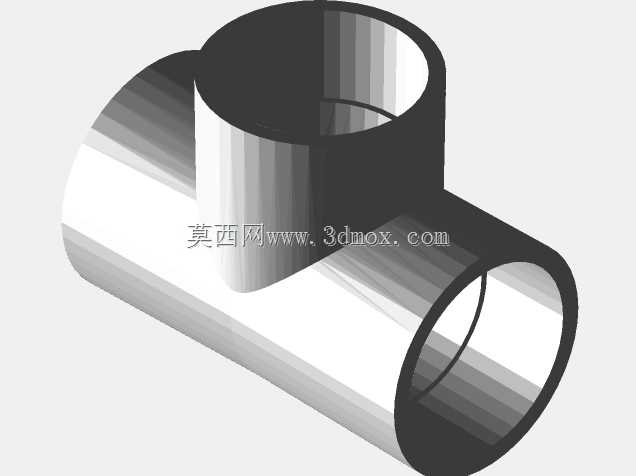

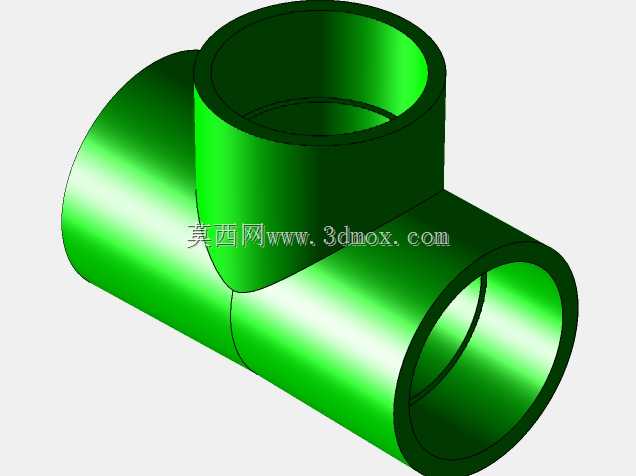

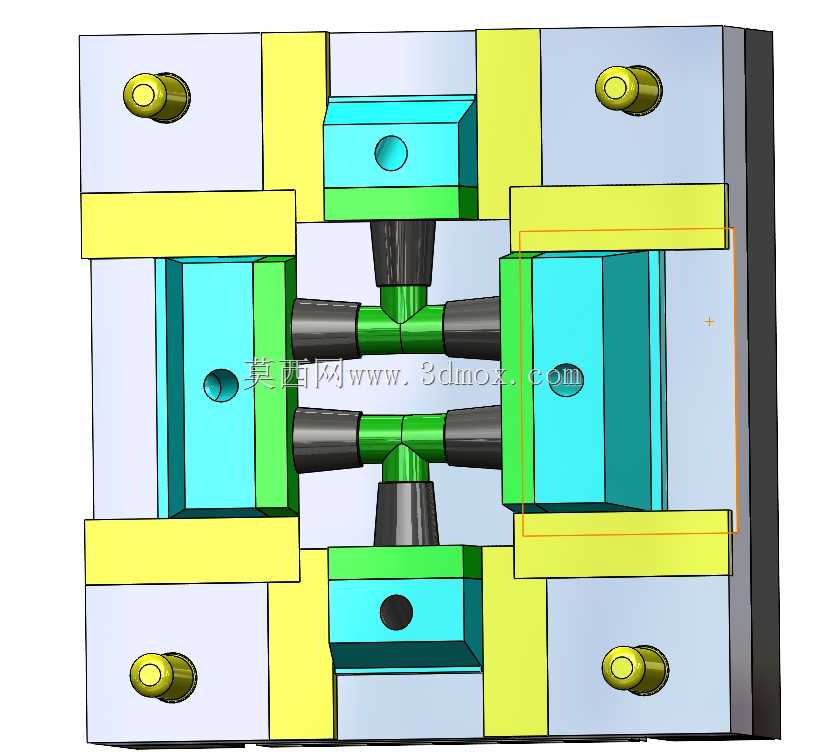

这套模具主要应用于民用给排水、家装水电改造、农用灌溉管网等场景下的PVC等径三通管件批量注塑生产，是塑料管件加工领域的核心成型工装，直接决定三通管件的成型精度、生产效率与成品合格率。在实际生产场景中，这类模具搭载于卧式注塑机上，通过熔融PVC原料的高压注射、保压冷却、开模顶出的完整工序，一次性完成三通管件的本体成型，适配常规小口径给排水三通的量产需求，产出的管件可直接用于管路系统的支路分流连接，满足家装、市政、农用输水场景下的管路布设要求。从功能特性来看，这套模具采用一模两腔的对称布局设计，单次注射循环可同时成型两个三通管件，有效平衡生产效率与模具制造成本；模具内部的流道采用平衡式布局，从主浇道到两个模腔的分流道长度、截面尺寸完全一致，能够保证熔融PVC原料同时填充两个模腔，避免出现缺胶、飞边、成型密度不均的问题，保障两个成品的尺寸精度与力学性能统一。模腔部分严格匹配PVC三通的内外轮廓尺寸，内部的型芯组件精准成型三通的三个连接端口与内部通水流道，端口位置预留了标准管件的承插接口尺寸边界，能够直接适配对应规格的PVC管材插接安装，成型后的管件无需二次加工即可满足管路连接的公差要求。模具的导向定位结构采用四角布置的导柱导套组件，开模合模过程中能够保证动定模的精准对位，避免模腔错位导致的管件壁厚不均、偏心等缺陷；侧抽芯结构对应三通的三个轴向端口，开模时先完成侧向型芯的抽离动作，再通过顶出机构将成型后的管件从模腔中平稳顶出，避免顶出过程中出现管件变形、表面划伤的问题。模具的冷却水路围绕模腔与流道均匀布置，能够在保压阶段快速带走热量，缩短成型冷却周期，同时保证模腔各区域温度均匀，减少管件的冷却收缩变形，提升成品的尺寸稳定性。整套模具的安装尺寸适配常规吨位的卧式注塑机装模边界，模板的装夹槽、定位圈、浇口套尺寸均符合行业通用安装标准，无需额外改装即可直接上机使用，模具的易磨损型芯、镶件采用分体式设计，后期维护更换时无需拆解整套模具，能够有效降低生产过程中的维护成本与停机时长，适配中小塑料加工企业的管件量产需求。
