链轮式门环联动传动结构设计

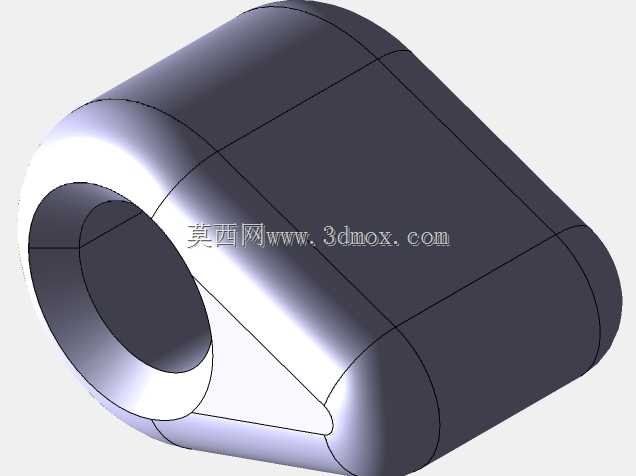

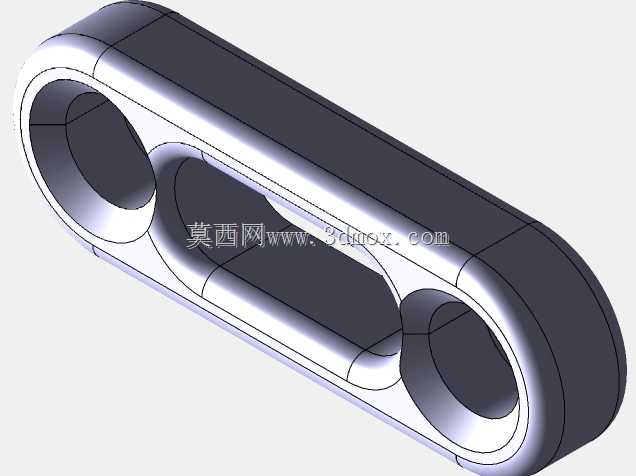

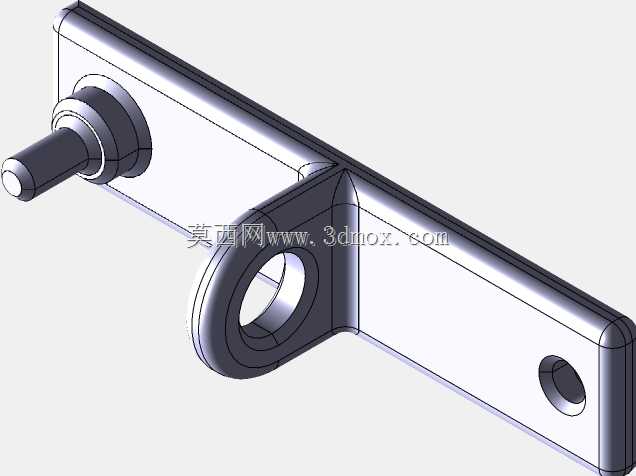

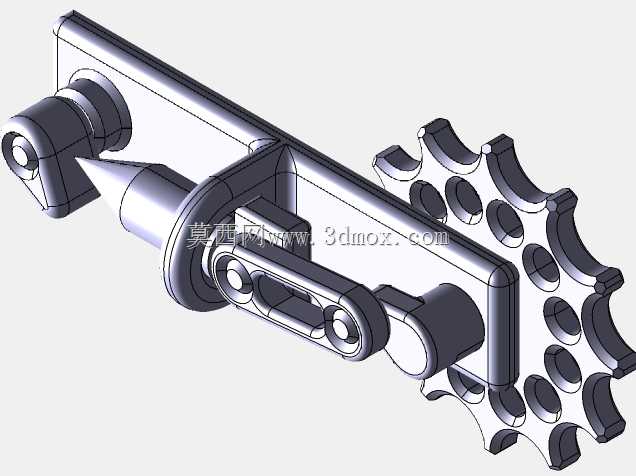

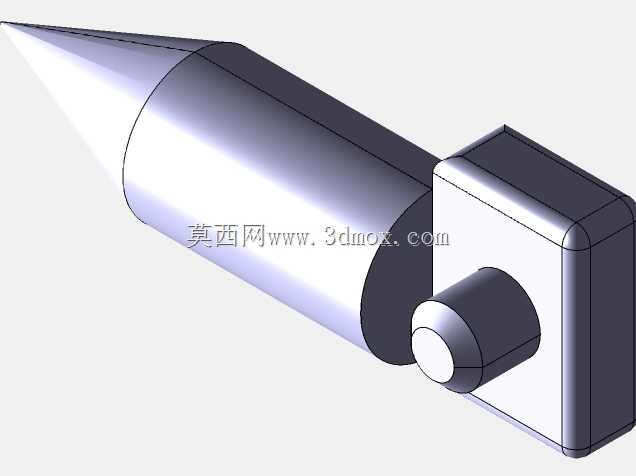

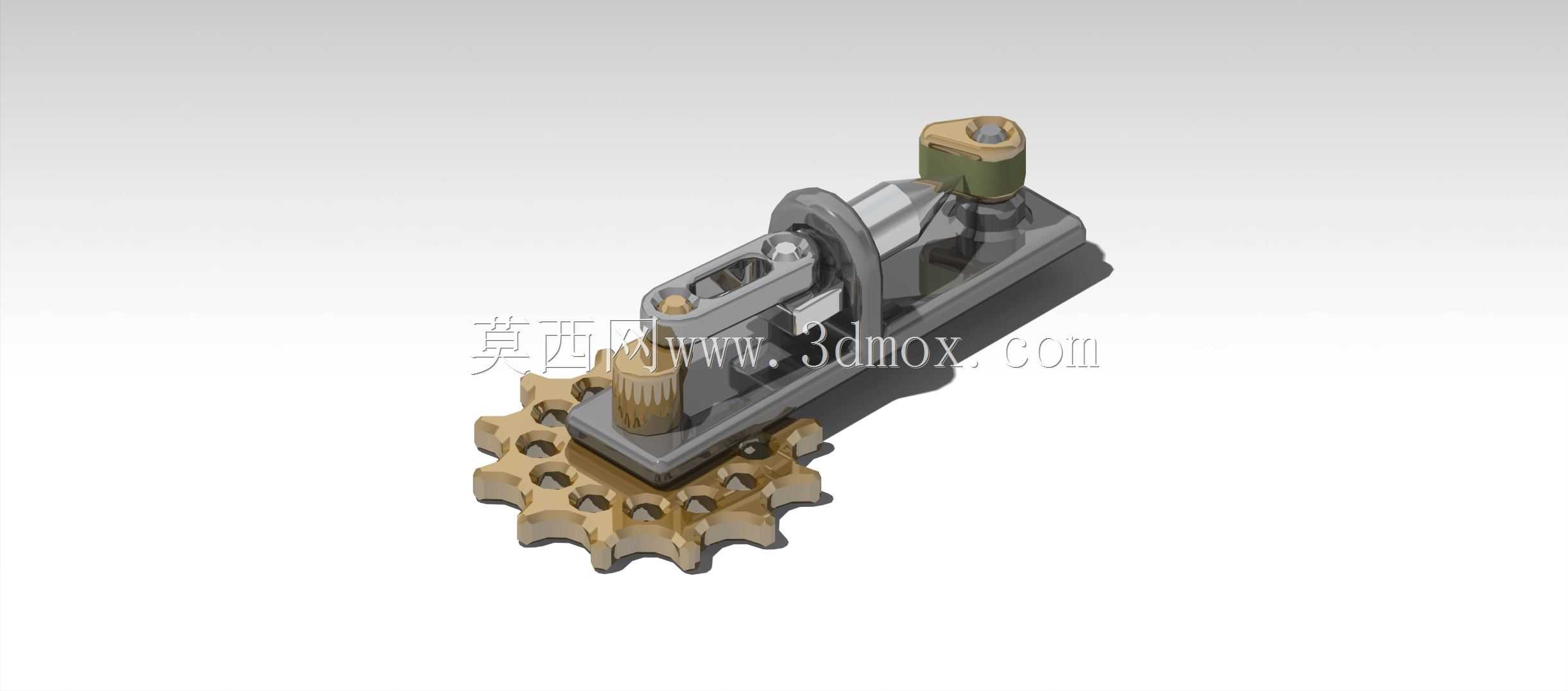

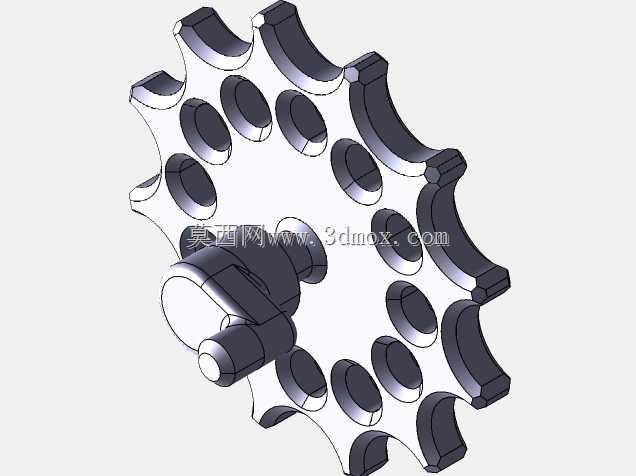

该结构属于门窗启闭配套的联动传动构件，主要应用于工业防护门、重型仓储门、特种装备舱门的锁止联动场景，可实现单操作端同步驱动多组锁舌完成门体锁闭与解锁动作，替代传统分散式锁点的独立操作模式，大幅降低重型门体的启闭操作难度，提升锁止机构的同步性与可靠性。从实际用途来看，该结构通过链轮的齿形啮合传递扭矩，将操作端的旋转输入转化为多组锁止构件的直线往复动作，可适配厚度80-200mm的金属或复合材质门体，能够在多粉尘、轻度腐蚀的工业车间、仓储库区环境下长期稳定工作，避免传统连杆式传动易卡滞、同步精度差的问题。产品功能特性上，采用渐开线齿形的链轮作为核心传动件，传动过程中啮合重合度高，传动效率可达94%以上，运行过程无明显冲击噪音，配套的铰接支座采用一体化铸造成型后做铣削精加工，各铰接孔的同轴度公差控制在0.02mm以内，可有效降低长期往复动作带来的铰接磨损，延长构件整体使用寿命；操作端的握持构件做了圆弧过渡处理，操作施力时贴合手部受力角度，无需额外配套操作手柄即可完成施力动作，操作力矩控制在15N·m以内，单人即可轻松完成重型门体的锁止操作。设计思路层面，整体采用模块化集成设计，将链轮传动副、铰接联动臂、锁止连接座整合为独立的装配单元，无需在门体内部加工复杂的传动槽道，仅需在门体内侧预留对应安装位即可完成装配，大幅降低门体的加工难度与现场安装工作量；传动链采用短节距精密滚子链适配链轮齿形，传动间隙控制在0.1mm以内，可保证各锁点的动作同步误差不超过1mm，避免出现单侧锁舌未到位导致的门体密封不严、锁止失效问题。外形尺寸与安装边界方面，整体装配完成后主体长度为280mm，宽度为120mm，链轮节圆直径为90mm，安装时需在门体内侧预留深度不低于45mm的安装凹陷空间，各铰接点的安装孔位采用标准化的M8螺栓连接设计，安装孔位间距公差适配主流工业门的加强筋布局，可直接替换现有同规格的传统连杆式门锁传动机构，无需对门体做额外的改造加工；结构外露部分做了喷塑防锈处理，可适应-20℃到60℃的工作环境温度范围，在户外仓储、半开放车间等场景下也能保持稳定的传动性能，不会因温湿度变化出现传动卡滞、锈蚀抱死的问题。
