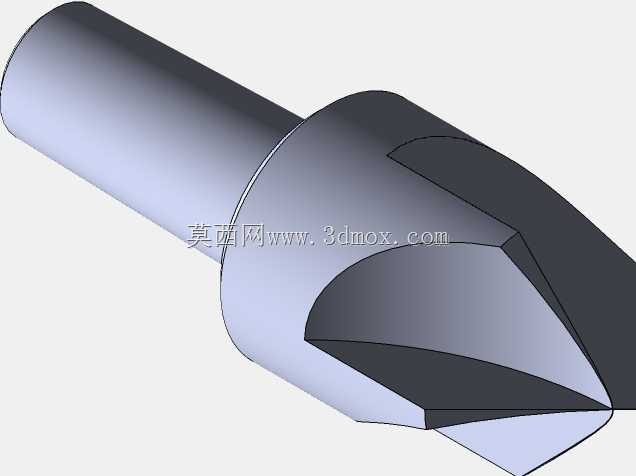

参数化槽式沉孔钻具结构设计

这款槽式沉头钻具是金属切削加工领域常用的孔加工刀具，主要应用于机械装配、五金构件加工、钣金制造等场景中沉头螺钉安装位的锪孔作业，能够在已加工的预制孔端部加工出指定锥度的沉头座，让沉头螺钉、螺栓安装后头部与工件表面齐平，避免连接件凸起带来的装配干涉、外观不平整等问题，是装配工序中保障连接精度与外观一致性的重要加工刀具。该钻具采用参数化方程驱动的设计逻辑，核心切削部分的锥角、排屑槽轮廓、刃口角度均通过关联参数方程构建，当加工需求发生变化时，仅需调整主直径、刀柄直径、切削锥角等核心参数，模型即可自动完成全结构的尺寸更新，无需逐一对草图、特征进行重绘修改，能够快速适配不同规格沉头紧固件的加工需求，大幅缩短刀具改型设计的周期，也能为后续的刀具参数化选型、系列化产品开发提供可复用的设计基础。从结构布局来看，该钻具整体分为直柄装夹段、定位台阶段与三刃切削段三个核心部分：直柄装夹段采用等直径圆柱结构，表面粗糙度设计满足通用钻夹头、弹簧夹头的装夹精度要求，能够适配台钻、手电钻、加工中心等主流钻孔设备的装夹接口，装夹后同轴度偏差控制在极小范围内，避免加工过程中出现振摆导致的沉孔同轴度超差问题；定位台阶段位于装夹段与切削段之间，一方面能够在加工时限制刀具的进给深度，保障沉孔深度的一致性，另一方面也能强化柄部与切削段的连接强度，避免大进给切削时出现应力集中导致的刀具断裂问题；切削段采用三齿槽式结构，排屑槽沿切削锥面螺旋分布，能够在切削过程中顺畅排出金属切屑，避免切屑堵塞刮伤已加工的沉孔锥面，三个切削刃沿圆周均匀分布，切削时受力均衡，能够有效降低加工振纹，提升沉孔锥面的加工光洁度，保障沉头螺钉安装后与锥面的贴合面积，提升连接的稳定性与可靠性。在安装边界方面，该钻具的柄部直径、切削段最大直径、总长度参数均按照通用锪钻的尺寸规范设计，能够直接适配常规的钻床装夹范围，无需额外定制专用夹套即可投入使用，切削锥角匹配常用沉头紧固件的头部锥度，加工出的沉孔无需二次修磨即可直接满足装配要求，在实际加工中能够有效提升沉孔加工的效率与一致性，降低人工修磨的工作量。
