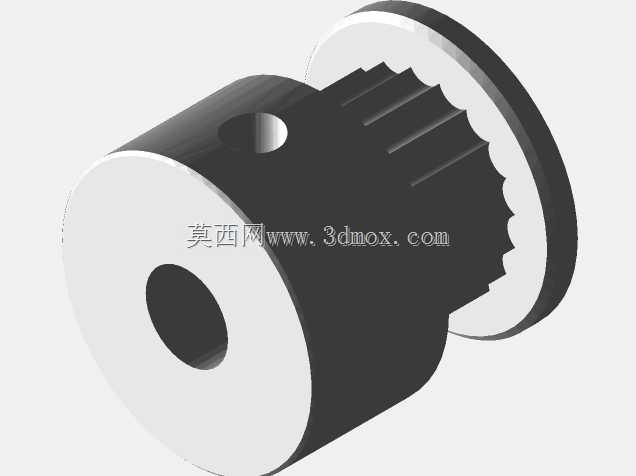

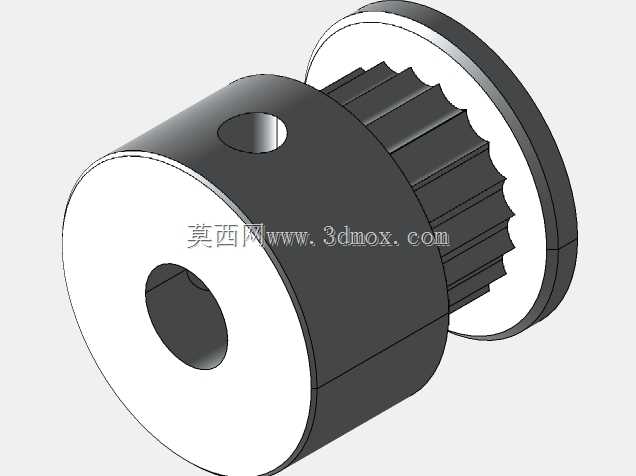

20T-GT2型5齿正时皮带轮结构设计

这款同步传动带轮主要面向高精度同步传动场景设计，常见于小型自动化输送线、精密检测设备、桌面级加工装置以及小功率动力传输单元中，核心作用是通过与GT2规格同步带的啮合，实现无滑差的定比动力传递，保障输入端与输出端的转速、转角完全同步，避免传统摩擦传动带来的丢转、相位偏差问题，尤其适合对传动相位精度有严格要求的正时传动工况。在实际设备运行过程中，该带轮承担着扭矩传递、运动同步的核心功能，轮齿与带齿的精准啮合可以有效抵消传动过程中的径向跳动，降低高速运转下的传动噪音，同时减少带体的异常磨损，延长整套传动组件的使用寿命。设计过程中，工程师首先围绕GT2带型的啮合参数做了基准匹配，严格遵循2GT齿形的节距、齿高、齿廓曲线标准，确保轮齿与带齿啮合时无卡滞、无侧隙过大问题；针对20齿的规格设定，匹配对应传动比需求，5mm的带宽适配槽宽经过反复校核，既保证带体安装后有足够的侧向限位，不会在运转中出现跑偏脱带问题，又不会因槽宽过窄夹持带体造成带侧过度磨损。带轮的安装基准孔做了同轴度公差约束，保障带轮安装到轴端后，轮槽的径向跳动控制在极小范围内，避免高速运转时出现带体张紧力周期性波动的问题；轮体两侧的挡边结构做了圆角过渡处理，消除锐边对带体的切割风险，同时挡边高度经过精准计算，既能够完全限制带体的轴向窜动，又不会额外增加过多的转动惯量，影响小功率传动场景下的动态响应速度。从安装边界来看，该带轮的整体外径、轮槽宽度、安装孔深度都适配常规的微型电机输出轴、传动轴安装尺寸，不需要额外做定制化的轴端改造就可以直接装配，适配市面上绝大多数同规格GT2同步带的安装空间要求，不管是新设备的传动系统搭建，还是旧设备的易损件替换，都能够快速完成适配安装。在结构细节上，轮体做了轻量化的结构优化，在保证轮齿强度、安装结构刚性的前提下，尽可能减少多余的材料冗余，降低带轮自身的转动惯量，让传动过程的启停响应更加迅速，尤其适合频繁正反转的传动工况；轮齿的表面做了平顺化处理，没有微小的凸起或毛刺，避免啮合过程中刮伤同步带的齿面，保障长期运转的稳定性。
