四钩组合式起重吊索链条结构设计

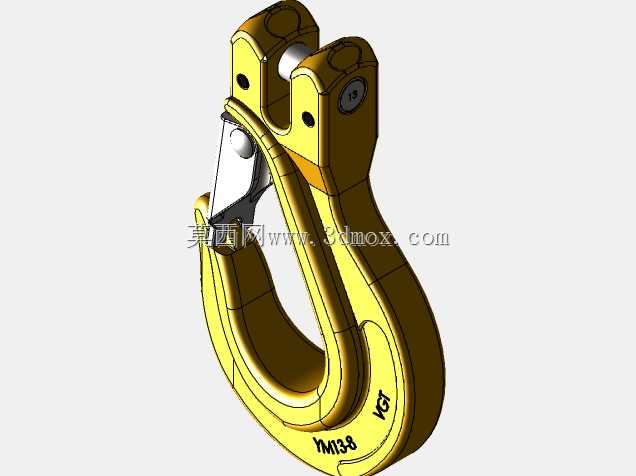

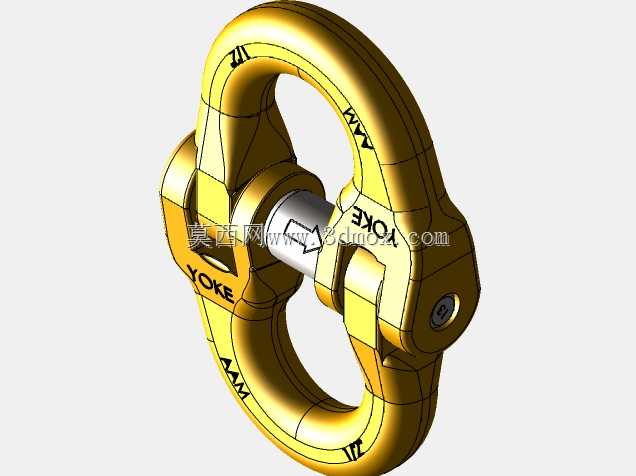

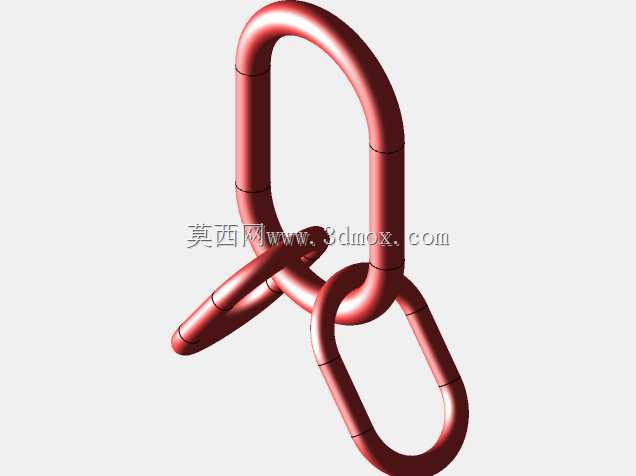

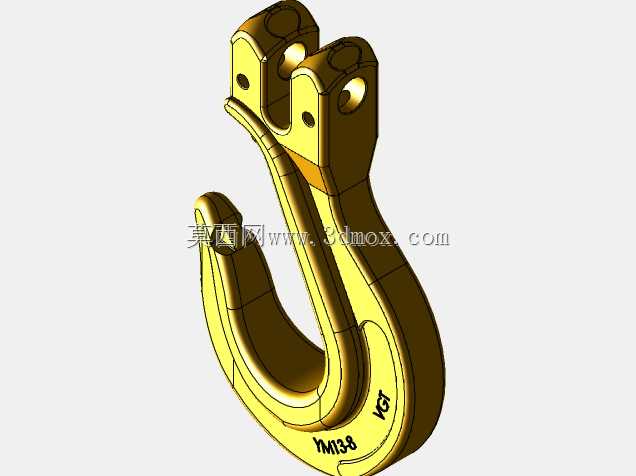

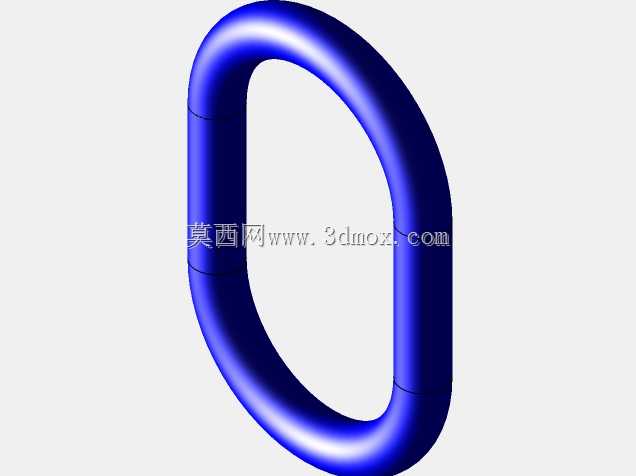

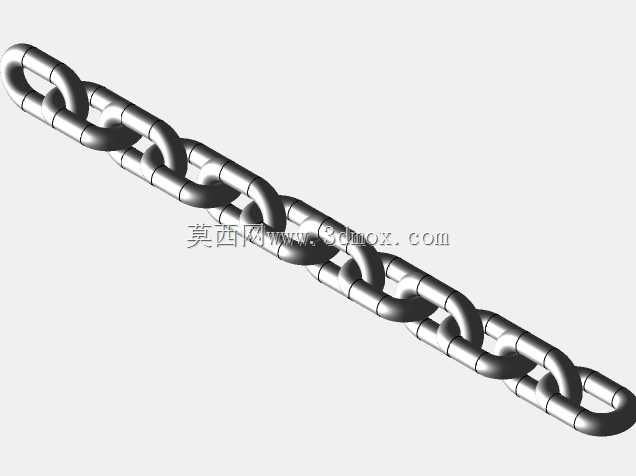

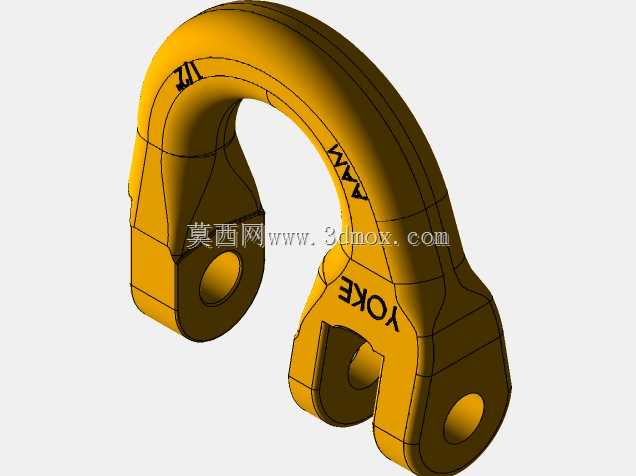

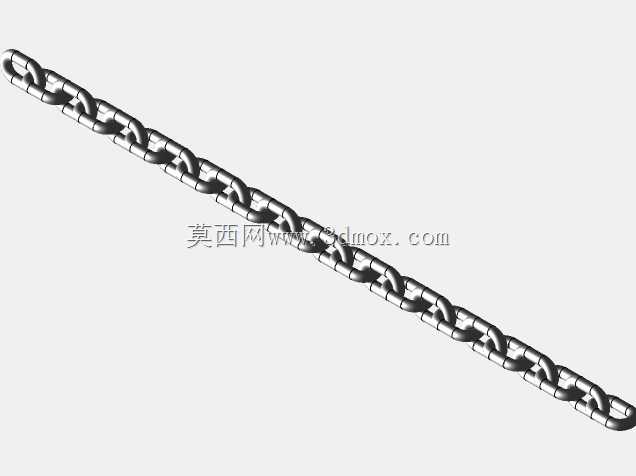

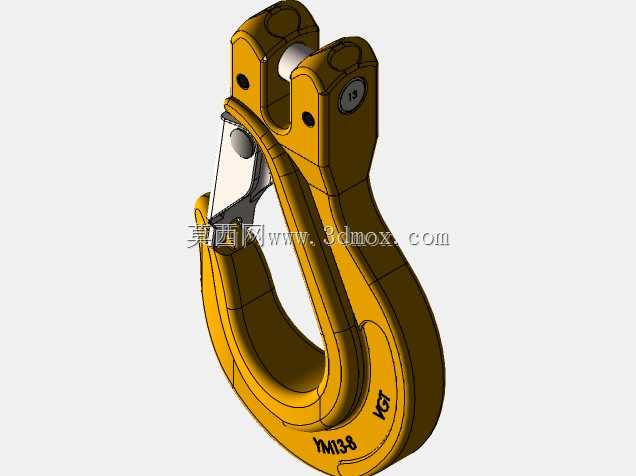

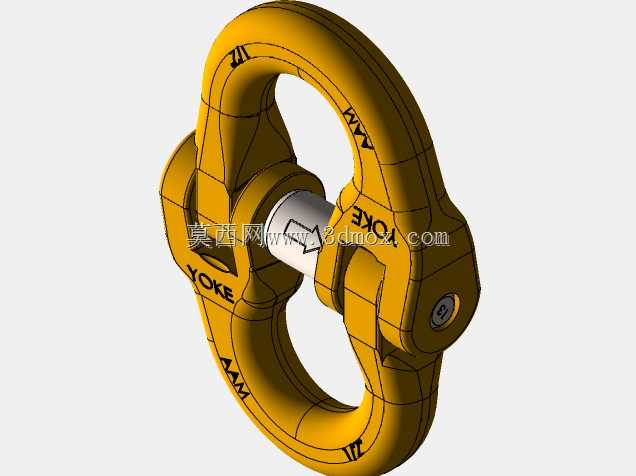

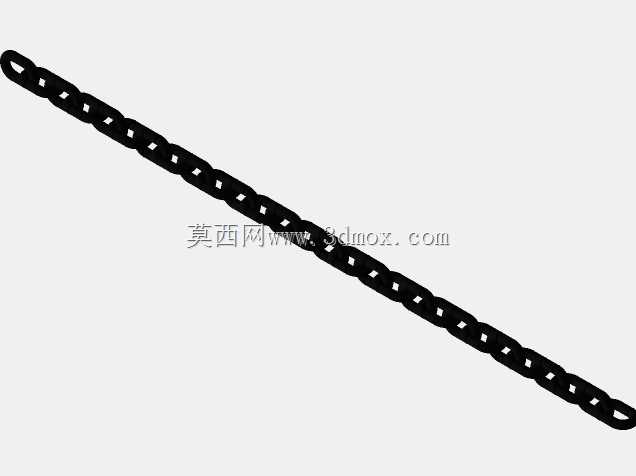

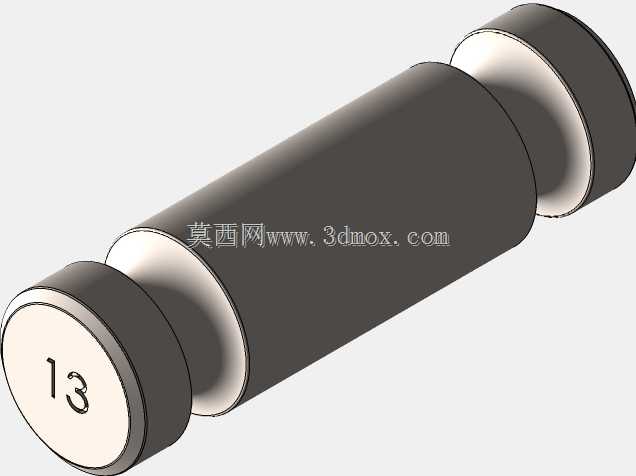

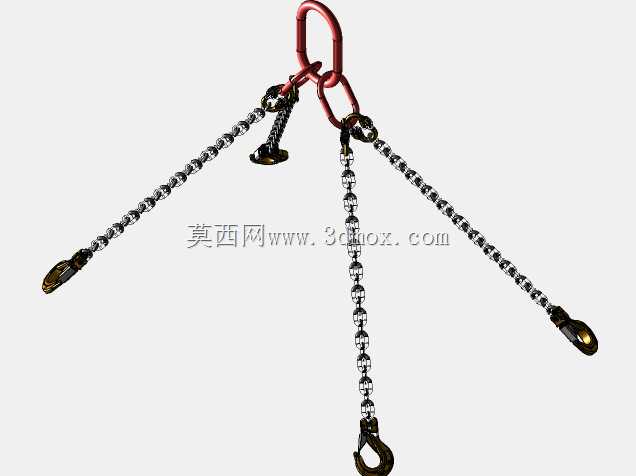

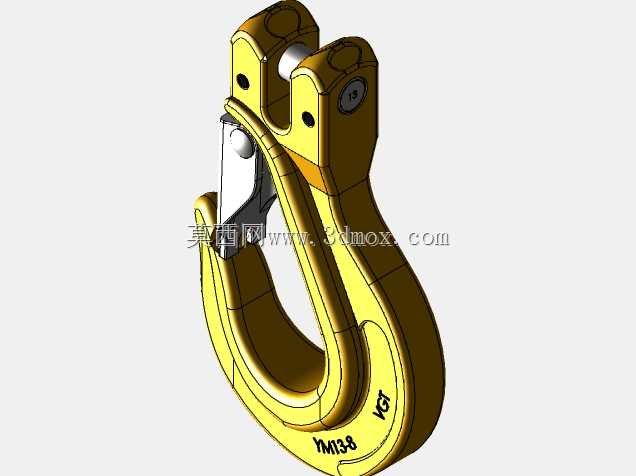

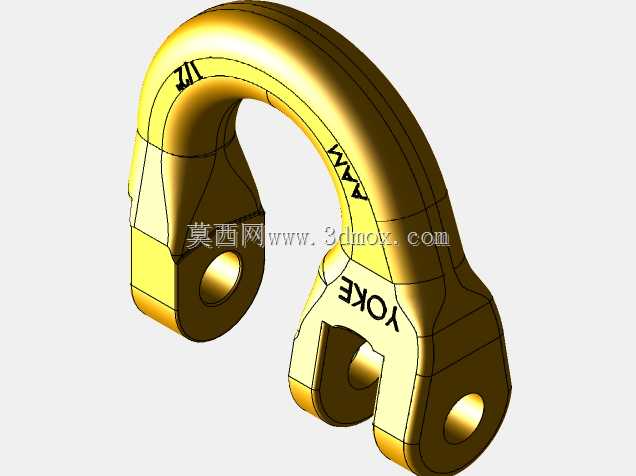

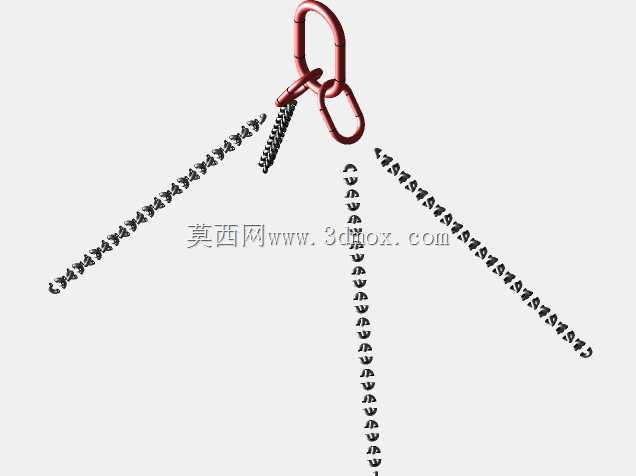

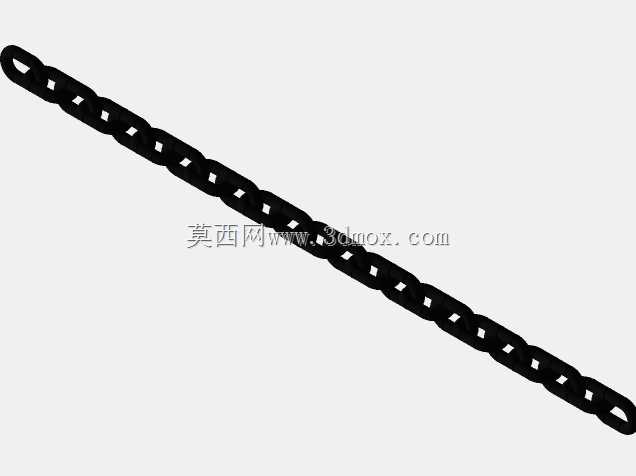

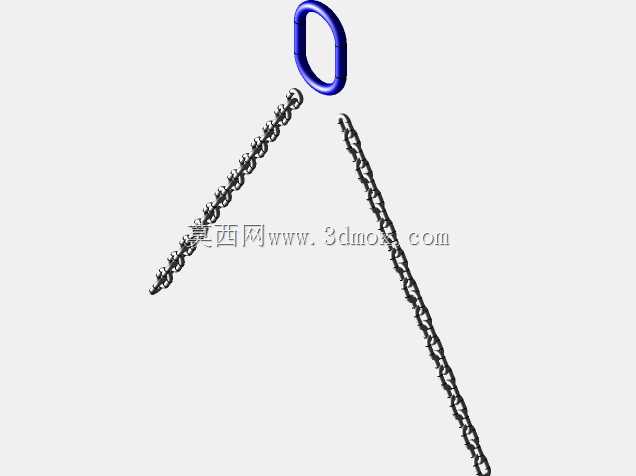

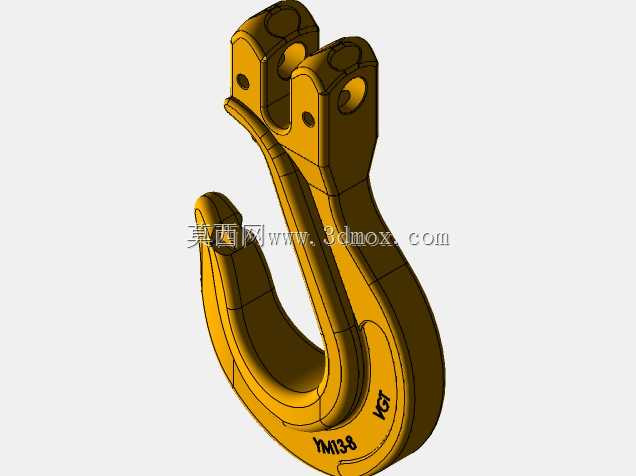

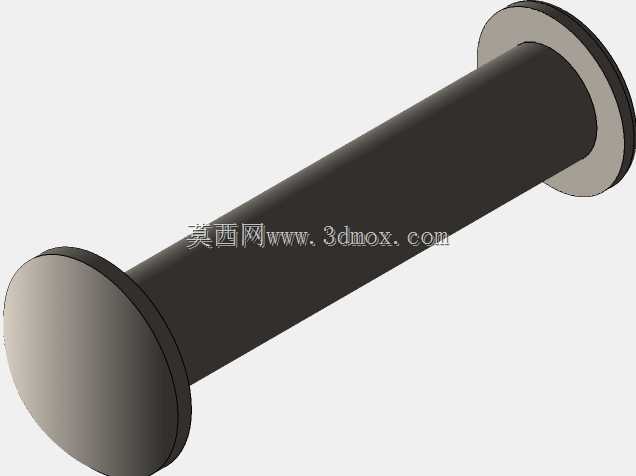

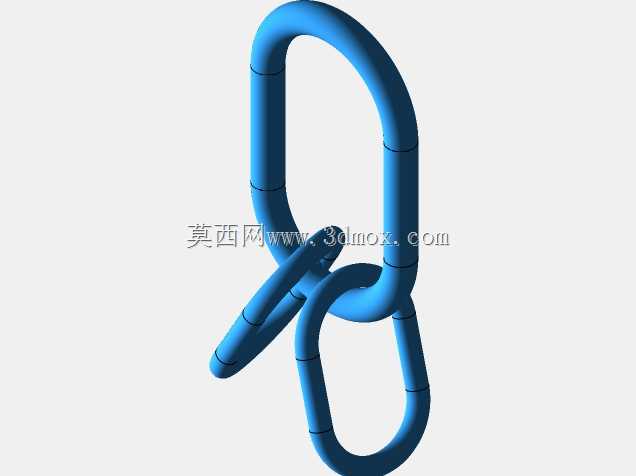

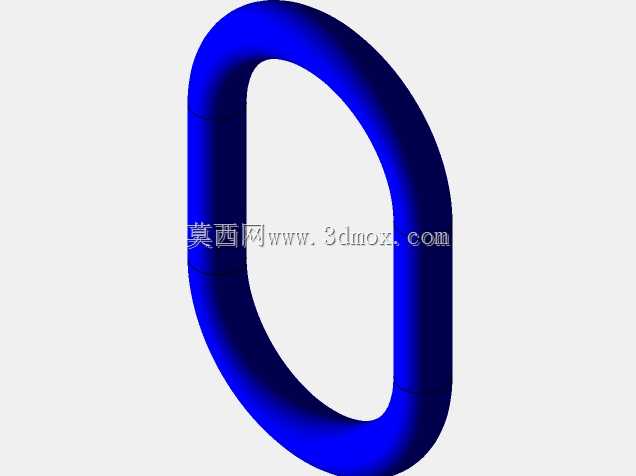

该款多肢链条吊索主要应用于工矿企业吊装作业、仓储重型货物转运、设备安装移位、钢材装卸吊运等场景，是起重作业中连接起重设备与被吊重物的核心受力部件，可适配单梁起重机、门式起重机、移动式吊机等多种起重设备的吊钩连接需求，能够同时对多点位分布的重物进行平稳起吊，有效避免单吊点起吊时重物倾斜、滑脱的风险，尤其适合长条型材、箱体设备、成捆建材这类需要多点承重的吊装作业。整套吊索采用上端单环集束、下端四组独立分链的结构设计，上端的主吊环为整体锻造的环形结构，可直接挂入起重机吊钩的防脱卡槽内，接触面做了圆弧过渡处理，能够均匀分散起吊时的集中应力，避免吊环与吊钩接触位置出现应力割损。四条分链从主吊环下方的连接节点均匀分出，每根分链末端都配置了锻造眼型吊钩，吊钩开口处带有安全锁舌结构，起吊时锁舌自动闭合，可防止吊索在晃动过程中从重物挂点脱出，分链与主吊环、分链与末端吊钩的连接位置都采用了铰接式连接结构，允许分链根据重物挂点的位置在一定角度范围内自由摆动，适配不同间距的吊点安装需求，不会因为吊点位置偏差导致链条出现侧向弯折受力。设计过程中针对链条的链环尺寸做了匹配性校核，每节链环的接触位置都采用圆弧贴合设计，链条受力时相邻链环的接触面为面接触而非点接触，可大幅降低链环之间的磨损速率，延长吊索的整体使用寿命；分链的长度经过等长校准，空载状态下四条分链自然下垂时末端吊钩处于同一水平高度，起吊时能够保证四条分链均匀受力，避免单根链条过载断裂的风险。整套吊索的安装边界适配常规起重吊钩的内径尺寸，主吊环的截面直径与常见起重机吊钩的卡槽宽度匹配，无需额外加装转换接头即可直接挂接使用，末端吊钩的开口尺寸可适配市面上绝大多数设备吊耳、型材吊装孔的尺寸规格，作业时可直接挂入吊点无需额外辅助连接件。针对8吨额定起重量的工况，设计时对每个受力部件的载荷冗余量做了充足预留，链条、吊环、吊钩的受力安全系数满足起重作业的规范要求，即使出现瞬时冲击载荷也能保证结构强度可靠，同时分链的独立结构允许作业人员根据重物的实际形态调整各分链的挂载角度，对于不规则形状的重物也能实现平稳起吊，减少吊装过程中重物晃动带来的安全隐患。
