带编码器24V直流行星减速电机结构

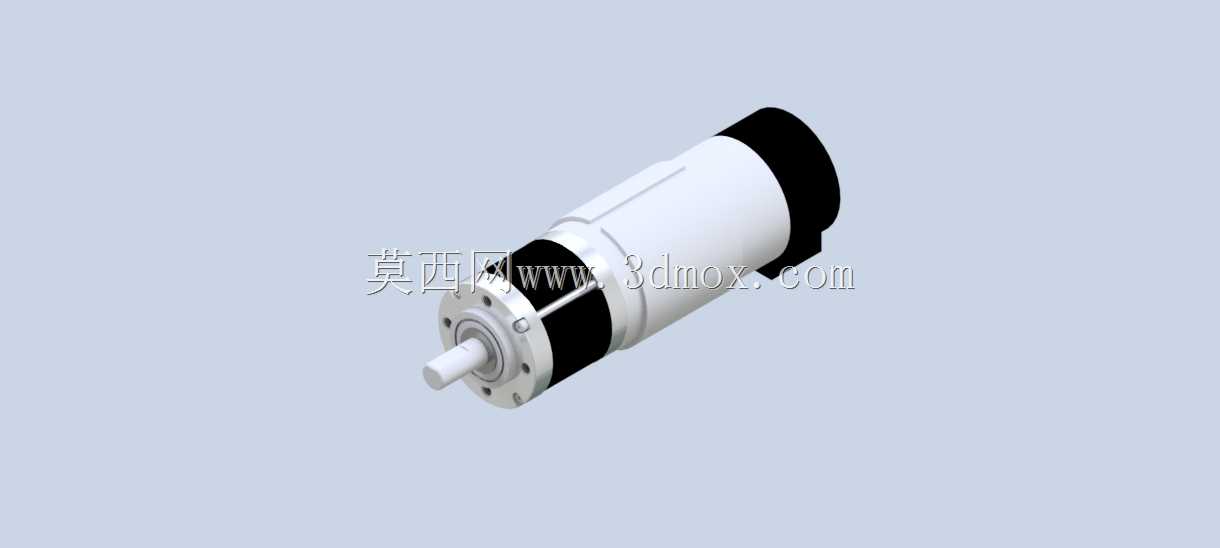

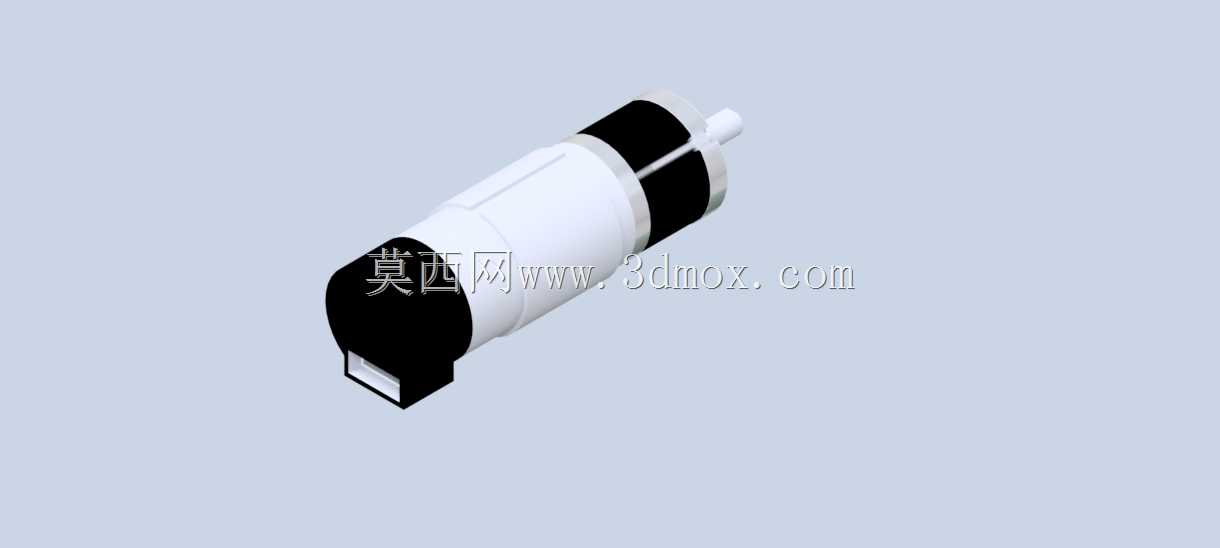

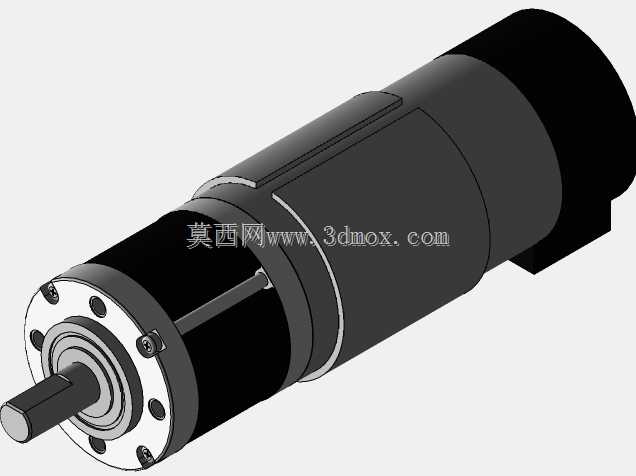

这款集成编码器的24V直流行星减速电机，是小型自动化传动场景中适配性极强的动力输出部件，常被应用在小型教育机器人、桌面级自动化工装、小型物流分拣模组、智能代步设备、精密检测位移平台这类对动力输出精度、安装空间有严格限制的场景中，作为核心动力执行单元完成精准转速输出与位置反馈功能。从实际用途来看，它既可以为小型轮式机器人提供稳定的行进动力，依靠编码器实时反馈轮端转速与转动角度，实现机器人的精准走位、航迹推算与闭环速度控制，也可以搭载在小型自动化设备的直线滑台、旋转工位上，配合控制板完成定角度旋转、定距离进给的精密动作，相比普通无编码器的减速电机，它能有效避免负载波动带来的转速丢转、位置偏差问题，大幅提升小型设备的动作可靠性。从功能特性上看，这款电机采用24V直流供电规格，适配绝大多数工业控制、民用智能设备的常规供电区间，前端集成行星齿轮减速箱，通过多级行星齿轮的啮合传动把电机本体的高转速低扭矩输出，转化为低转速大扭矩的动力输出，能匹配小型设备常见的负载驱动需求；尾端集成的编码器模块可以实时采集电机输出轴的转动角度、实时转速数据，将信号反馈给上位控制器，形成完整的闭环控制链路，让设备可以精准调控输出转速、记录转动行程，不会出现开环控制下的丢步、转速失准问题。在设计思路上，这款产品采用同轴式集成布局，电机本体、行星减速箱、编码器模块沿输出轴轴线方向依次排布，最大限度压缩了径向安装尺寸，能适配狭小安装空间的设备布局需求；前端输出轴采用标准圆轴带扁位的结构设计，既可以通过联轴器对接后续传动部件，也可以直接套装同步轮、驱动轮等执行零件，安装固定孔位围绕前端法兰均匀排布，符合小型减速电机的通用安装孔距规范，能直接替换同规格的常规减速电机，不需要额外修改设备的安装结构。从安装边界来看，这款电机整体为圆柱式外形，主体最大外径与PG28系列行星减速电机的标准尺寸一致，输出轴伸出长度、轴径都遵循通用小型减速电机的尺寸规范，安装法兰的端面到输出轴端面的距离控制在常规适配区间，尾部编码器模块的外径与电机主体保持一致，不会额外增加径向安装空间，设备设计时只需要预留对应直径的圆柱安装腔、匹配前端法兰的固定孔位，即可完成这款电机的装配，不需要为编码器模块额外设计避让结构，能大幅降低设备结构设计的复杂度。
