卵形破片杀伤手榴弹全剖结构三维设计

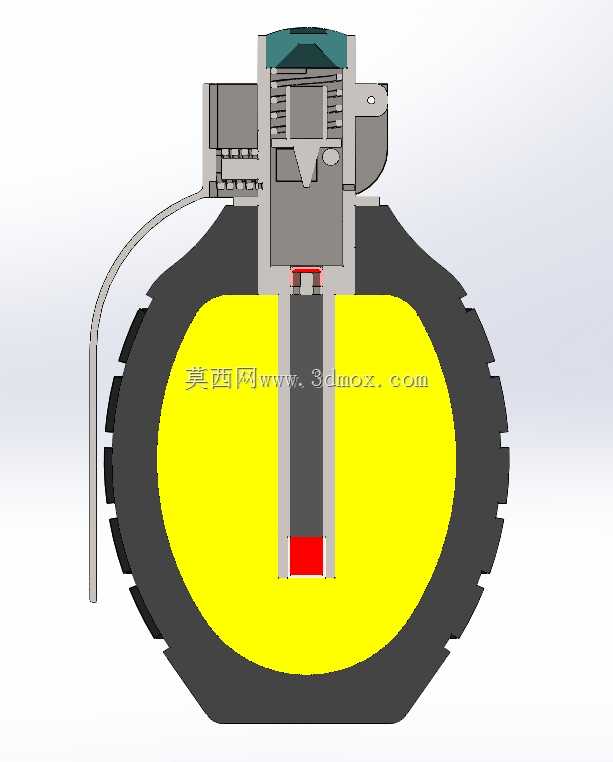

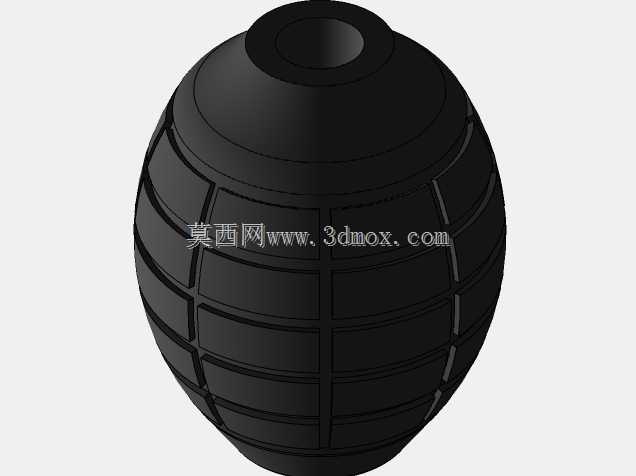

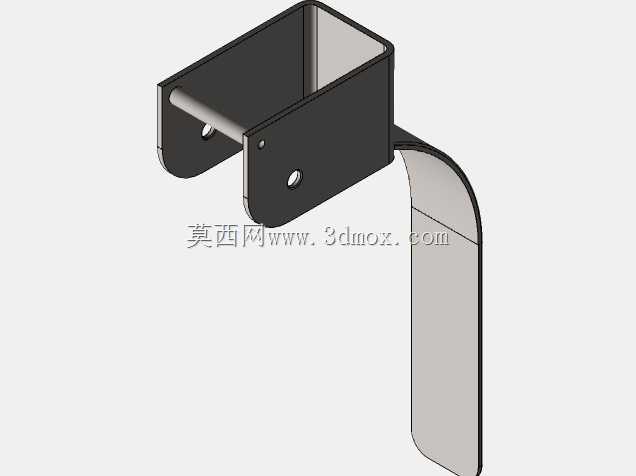

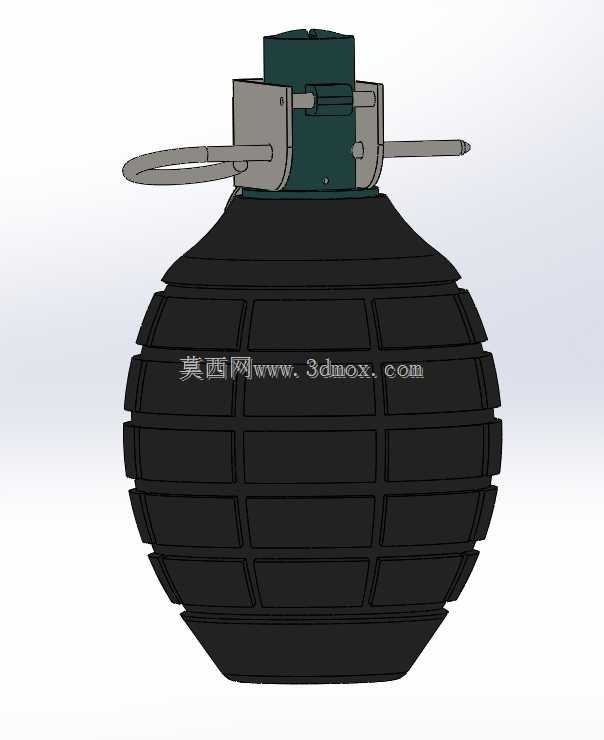

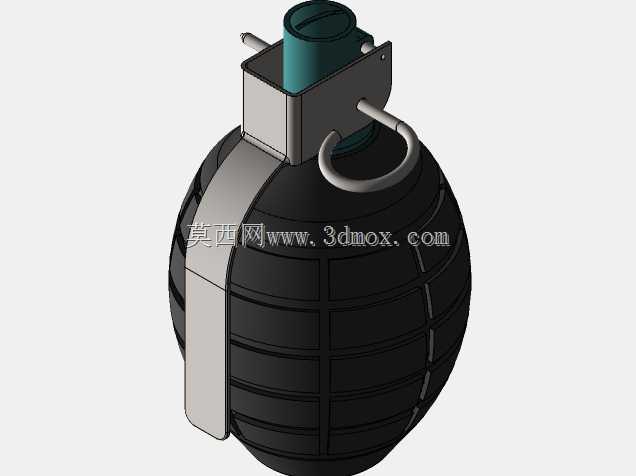

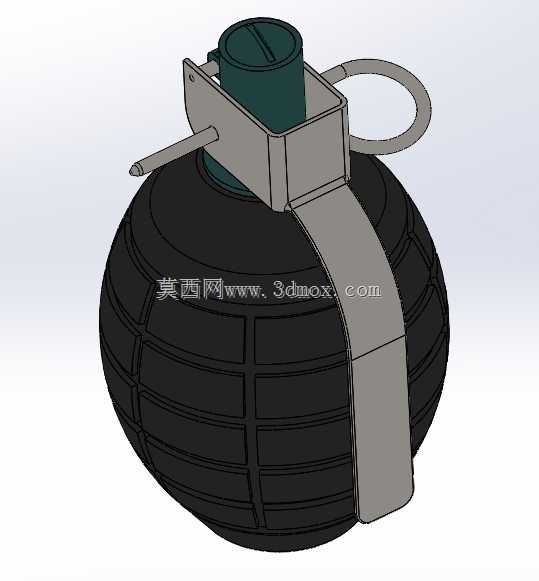

该三维模型完整还原了现役主流卵形破片杀伤手榴弹的内部全剖结构，可用于军事装备教学演示、战术模拟场景搭建、国防科普展品开发等多个场景，能够直观呈现这类单兵投掷弹药的内部构造与作用逻辑，帮助相关人员快速理解手榴弹的工作原理与结构组成。作为步兵近距离作战的核心面杀伤装备，这类手榴弹的核心用途是在有限投掷距离内，通过爆炸产生的高速破片对暴露的有生目标造成有效杀伤，同时可兼顾摧毁简易野战工事、打击轻型装甲目标、完成近距离区域封控等战术任务，在城市巷战、阵地攻防、特种作战等场景中都具备不可替代的战术价值。从功能特性来看，该模型完整复现了手榴弹的四大核心功能模块：顶部的发火引信模块包含保险握片、保险销、击针、火帽、延期药管等核心部件，能够清晰展示解除保险后击针撞击火帽、点燃延期药、最终引爆主装药的完整发火流程；中部的传爆序列模块设置了传爆药柱，可将延期药传递的火焰能量放大，可靠引爆主装药；下部的主装药腔填充高能炸药，是爆炸能量的核心来源；外层的预制破片壳体采用带防滑纹路的半预制刻槽设计，爆炸时可形成质量均匀、飞散角度可控的杀伤破片，有效控制杀伤半径内的破片分布密度，同时避免破片质量过小导致远距离附带伤害。在设计思路上，该结构严格遵循单兵手投弹药的设计准则：整体采用卵形回转体构型，一方面契合人手握持的人体工学特征，握持时贴合手掌弧度，投掷时可获得稳定的飞行姿态，提升投掷距离与落点精度；另一方面卵形结构在爆炸时能够让破片获得更均匀的飞散初速，减少杀伤死角。模型在结构设计上充分考虑了实际使用的安全性需求，保险机构采用双重冗余设计，保险销与保险握片配合锁定击针，在保险销未拔出时，即使受到磕碰、跌落等外力冲击，击针也无法接触火帽，可有效避免意外发火；延期药的燃速经过精准匹配，能够保证使用者投掷后获得3到4秒的安全延期时间，既不会因为延期过短导致炸点过近危及使用者，也不会因为延期过长给目标留下躲避反击的窗口。从外形尺寸与安装边界来看，该模型还原的实弹整体高度控制在110mm左右，弹体最大直径约60mm，全弹重量控制在400g上下，完全适配成年男性的单手握持尺寸，不需要额外的适配结构即可直接手持投掷；弹体外部的防滑凸纹深度控制在1.5mm，既能够保证戴战术手套操作时的握持摩擦力，又不会因为凸纹过深硌手影响投掷手感；顶部引信模块与弹体主装药腔采用螺纹旋接的装配方式，螺纹配合公差控制在0.1mm以内，既能够保证生产装配时的便捷性，又可避免日常携行过程中引信松动脱落，同时保证爆炸时的密封性能，让炸药能量充分作用于破片加速，提升杀伤效率。
