手动螺旋式机用平口夹持虎钳结构设计

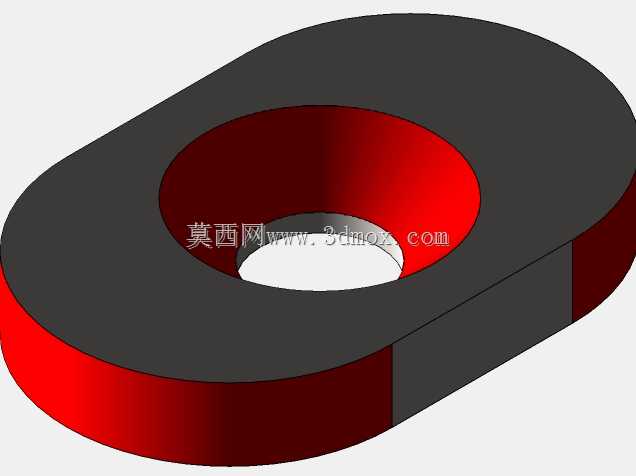

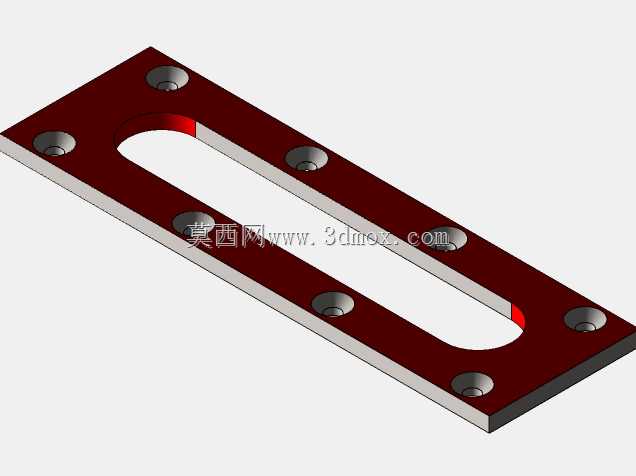

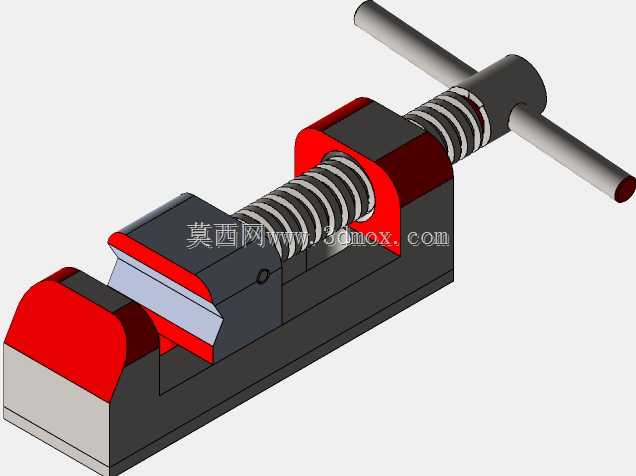

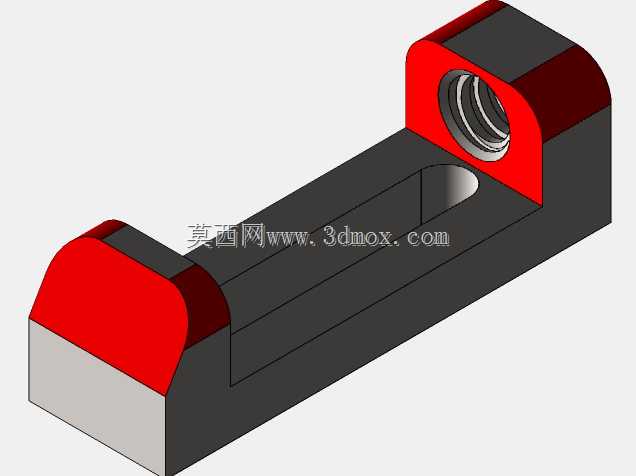

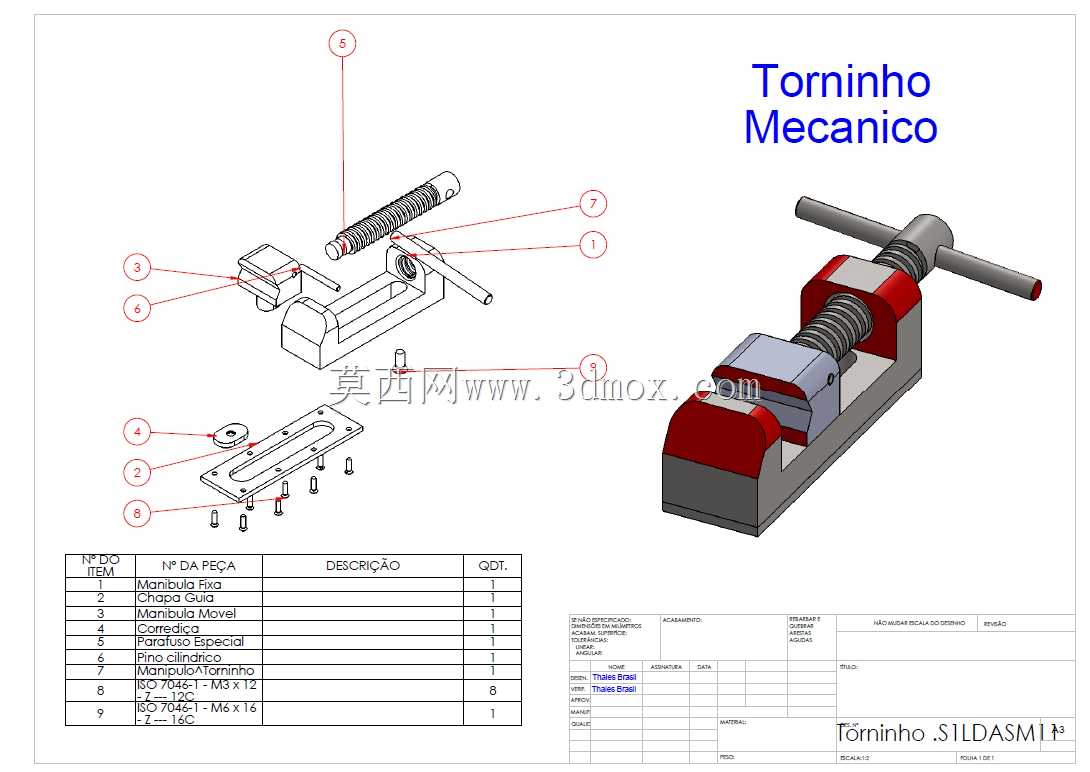

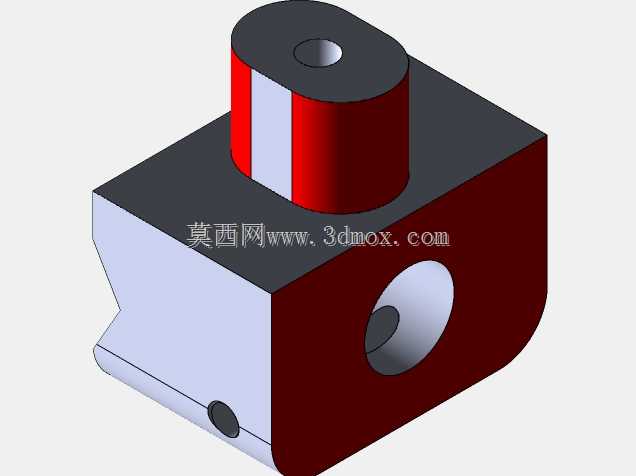

这款手动螺旋虎钳是机械加工场景中应用极为广泛的通用工装夹持部件，主要适配铣床、钻床、磨床等常规机加工设备的工件装夹需求，也可用于钳工装配、工件修磨等手工操作场景，能够为各类规则形状的金属、非金属工件提供稳定可靠的夹紧力，避免加工过程中工件出现位移、振动，保障加工精度与操作安全。从实际用途来看，该虎钳可夹持方形、矩形等截面的工件，通过丝杠传动实现活动钳身的直线往复运动，配合固定钳身的夹持面完成工件的锁紧与松脱，夹持行程适配常规中小型零件的加工装夹需求，能够覆盖绝大多数民用五金加工、小型机械零件试制的装夹场景。在功能特性上，该虎钳采用梯形螺纹丝杠传动结构，具备良好的自锁性能，当施加足够的锁紧力矩后，即便承受铣削、钻削带来的交变切削力，钳身也不会出现自行松脱的问题；钳口部位设计有可拆卸的钳口板，表面加工有细密的防滑齿纹，既可以增大与工件表面的摩擦力提升夹持稳定性，也可在钳口磨损后单独更换，降低设备维护成本；顶部的T型转动手柄符合人体工学设计，操作人员无需额外辅助工具，仅通过手动转动手柄即可完成夹紧与松脱操作，操作便捷省力。从设计思路来看，整体结构采用模块化布局，主要由固定钳身、活动钳身、传动丝杠、锁紧螺母、转动手柄、钳口板几个核心部件组成，固定钳身底部为平整安装基面，可通过T型螺栓与机床工作台的T型槽配合完成固定，安装时需保证钳身定位面与机床进给方向平行，避免装夹偏差影响加工精度；活动钳身与固定钳身之间采用导轨配合结构，配合间隙经过合理设计，既保证活动钳身移动顺畅无卡滞，又能控制配合间隙避免夹持时出现抬钳口的问题，保障夹持精度。在外形尺寸与安装边界上，该虎钳整体结构紧凑，底座安装孔位间距适配常规中小型机床工作台的槽距，安装时无需对工作台进行额外改造；钳身最大开口尺寸可满足宽度150mm以内工件的夹持需求，整体高度控制在合理范围，不会过多占用机床的Z轴加工行程，适配多数立式加工设备的行程范围；钳身主体采用铸铁材质设计思路，具备良好的刚性与减震性能，能够吸收加工过程中产生的振动，提升加工表面质量，丝杠与螺母配合部位预留润滑通道，日常维护时可定期加注润滑脂，降低传动部件磨损，延长设备使用寿命。
