腕带式环状卡扣锁紧固定装置结构设计

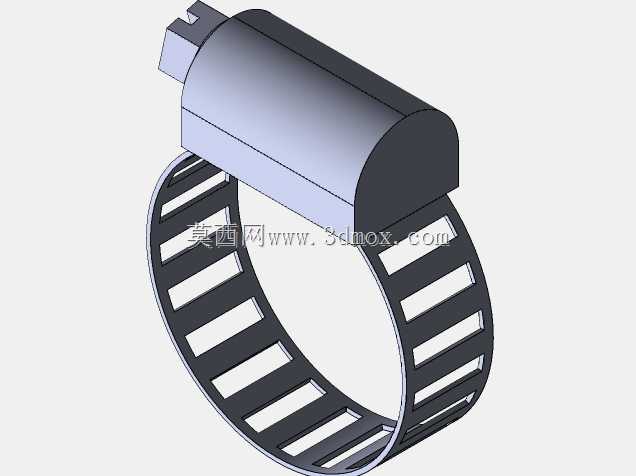

该款环状锁紧固定装置主要应用于流体输送管路的紧固连接场景，常见于给排水管路、气动液压回路、车用油路管线以及民用给排水设施的安装作业中，核心作用是为软硬管对接位置提供均匀持续的径向抱紧力，避免管路受流体压力冲击、设备运行振动影响出现松脱、渗漏问题，也可用于环状构件的临时束紧定位、线束整理固定等场景，适配不同壁厚的橡胶管、PVC管、薄壁金属管的连接需求。装置整体由半圆弧顶盖式锁紧头与镂空式环带两部分构成，锁紧头内部集成蜗杆传动结构，环带表面冲压有连续等距的啮合槽孔，使用时将环带环绕待固定管件一周，把环带端头穿入锁紧头的导槽内，通过旋动锁紧头端部的驱动结构，即可带动环带逐步收束，实现对管件的抱紧锁紧，反向旋动即可松脱，可反复拆装调节，适配一定范围内的不同管径固定需求。设计过程中优先考虑了抱紧力的均匀分布特性，环带采用等距镂空结构，一方面大幅降低了零件自身重量，减少材料耗用，另一方面镂空槽孔可在环带收束时提供均匀的形变余量，避免环带局部应力集中出现断裂，同时让环带与管件表面形成多点接触，增大接触摩擦力，防止锁紧后环带受外力拉扯出现打滑移位。锁紧头采用半圆弧顶盖造型，顶部圆弧面可在安装后与管件外圆形成自然贴合，减少安装后整体的外凸尺寸，避免安装位置与周边构件发生干涉。环带的宽度、厚度根据常规民用及工业管路的紧固载荷需求设定，镂空槽的间距经过匹配计算，确保蜗杆每旋动一圈环带的收束量处于合理区间，既保证锁紧过程的操作效率，又能实现锁紧力度的精准控制，避免收束速度过快导致管件被挤压变形。安装时仅需配套常规螺丝刀即可完成操作，无需专用工装，锁紧头的驱动端尺寸符合通用手动工具的操作边界，可在狭小的管路安装空间内完成锁紧作业，环带的最小收束直径与最大张开直径覆盖了常用中小管径的紧固需求，整体结构无多余外露凸起，安装后表面规整，不易积留灰尘污渍，适配户外、设备内部、家装管线等多种安装环境的使用要求。
