传感器配套涡卷螺旋弹性构件设计

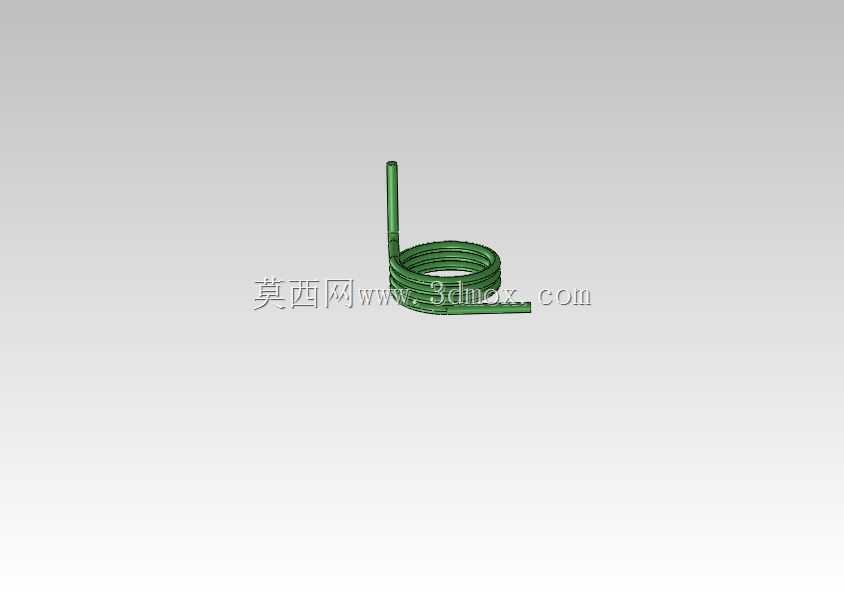

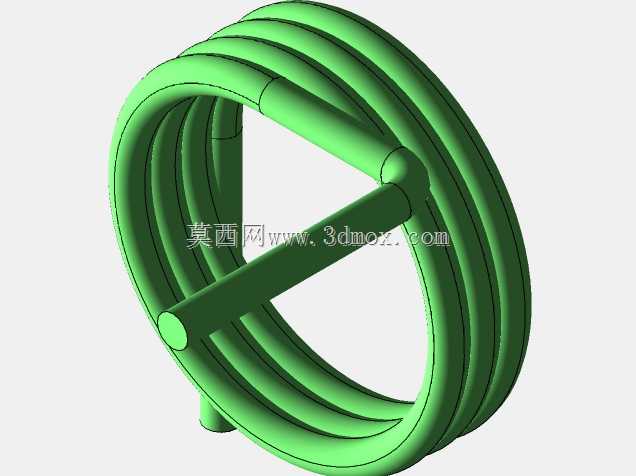

　　这类带直柄伸出端的涡卷螺旋弹性构件，常配套在接触式位移传感器、角度传感模组中承担复位与扭矩反馈功能，和常规圆柱螺旋压簧、拉簧的受力方向完全不同，它的形变发生在平面涡卷段，依靠簧片绕卷中心的弯曲变形储存弹性势能，当传感测头被外力推动产生角位移或者直线位移时，簧片会同步产生卷绕收紧的形变，外力撤除后能带动测头精准回到初始零位，不会出现常规弹簧容易出现的侧向卡滞问题。

　　从实际应用场景来看，这类弹性构件多用在小行程、高复位精度要求的传感检测工位，比如自动化产线上的工件到位检测传感器、精密量具的测头复位结构、小型机电产品的按键触发回弹结构里，相比线绕圆柱弹簧，它的安装占用空间更扁平，能在有限的径向空间内提供更长的有效形变行程，不需要额外设计导向柱或者导向套来约束弹簧形变路径，簧片本身的卷绕结构就具备自导向特性，能大幅缩小传感模组的整体体积。

　　设计这类构件的时候，首先要确认的是安装边界的尺寸约束：涡卷段的最大外圆直径不能超过安装腔的内径，避免簧片形变扩张时和腔体内壁产生摩擦，两个直柄伸出端的长度要匹配安装槽的固定深度，伸出端的弯折角度要和受力方向完全同轴，避免工作过程中出现附加的扭转应力，导致簧片提前疲劳断裂。簧片的厚度选择要匹配所需的复位力大小，厚度越大，相同形变角度下产生的复位扭矩越高，但同时疲劳寿命会相应降低，需要结合实际工作的循环次数要求做平衡计算，通常传感配套用的这类簧片会选用弹簧钢带做淬火回火处理，表面做防锈氧化处理，避免长期使用后出现锈迹卡滞的问题。

　　从结构特性来看，这种平面涡卷螺旋的设计，扭矩输出随形变角度的变化线性度更好，不会像圆柱扭转弹簧那样在大形变角度下出现扭矩陡增的问题，非常适配传感器需要的线性反馈需求，能让传感信号的输出和位移量保持稳定的对应关系，减少非线性误差。安装的时候要注意，涡卷中心的定位轴直径要和簧片内圈的初始卷径匹配，间隙控制在0.1到0.2毫米之间，间隙过大会导致簧片工作时出现偏心晃动，间隙过小则会导致簧片收缩时和定位轴产生摩擦，增加复位阻力，影响检测精度。两个直柄的固定端需要做防松处理，通常是在安装槽内设计卡位凸台，把直柄卡在凸台侧面，避免长期往复工作后直柄出现滑移，导致零位偏移。

　　在实际选型替换的时候，不能只看弹簧的外径和长度参数，必须要核对有效工作行程内的复位扭矩是否和原设计匹配，扭矩过大会导致传感测头的触发力变大，无法检测小力度的接触信号，扭矩过小则会出现复位不到位、测头迟滞的问题，直接影响传感器的检测可靠性。另外簧片的表面不能有划痕、毛刺这类缺陷，这类缺陷会成为应力集中点，在往复形变过程中很容易从缺陷位置出现断裂，导致整个传感模组失效。这类弹性构件虽然体积小，但在精密传感结构里属于核心的功能零件，它的性能稳定性直接决定了传感器的重复定位精度和使用寿命，设计建模的时候需要准确还原涡卷的螺距渐变规律，从内圈到外圈的螺距要均匀过渡，避免相邻簧圈在形变过程中出现互相接触摩擦的情况，保证整个形变过程中簧片的受力均匀，不会出现局部应力过大的问题。
