传感器配套弧形包裹式安装固定结构

　　在工业传感检测场景里，很多曲面安装面的传感器固定一直是容易被忽略的细节点，不少现场安装时直接用扎带捆扎或者普通抱箍固定，时间久了容易出现传感器移位、检测面偏移，甚至因为硬接触刮损传感器外壳的问题，这个弧形包裹结构就是针对这类曲面安装场景做的配套固定件。从实际使用场景来看，这类结构主要适配圆柱类、弧面安装基座上的传感器固定，比如输送线侧边的圆柱型材支架、转动辊筒旁的检测位、弧形设备外壳上的传感安装点，都能用到这类包裹式固定结构，它不需要在安装基座上打孔攻丝，靠自身的弧形包覆力贴合安装面，再配合端部的小平面压片锁紧，就能把传感器牢牢固定在指定位置，不会因为设备运行的振动出现松脱。

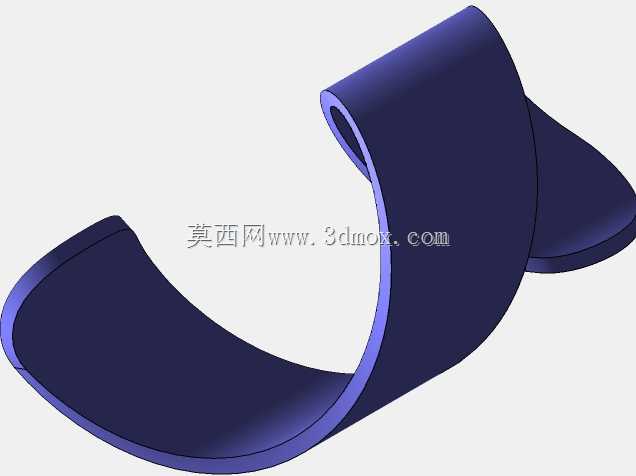

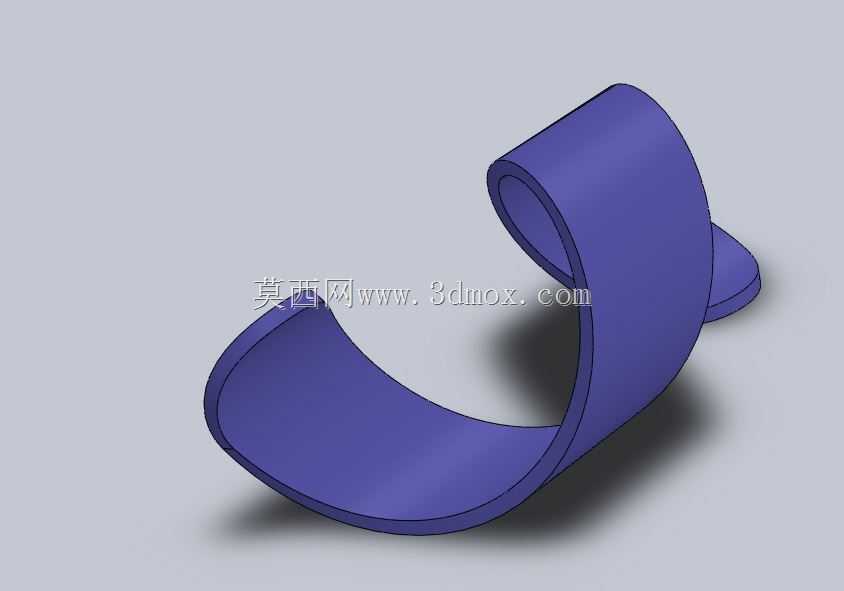

　　设计思路上，这个结构没有用复杂的拼接组件，整体是一体化的薄壁弯折形态，主体的大弧度曲面是完全匹配常见的直径50mm以内圆柱安装面的曲率做的，弯折处做了均匀的圆角过渡，没有尖锐的应力集中棱边，避免长期受振动出现金属疲劳断裂的问题。结构两端延伸出的小平面是锁紧受力面，其中一端的平面上预留了传感器安装的定位孔位，安装时可以先把传感器固定在这个平面上，调整好检测角度之后，再把整个弧形结构包覆在圆柱基座上，另一端的平面和带安装位的平面叠合，用紧固件锁紧就能完成固定，整个安装过程不需要额外的辅助工装，单人就能完成操作，后期调整检测位置的时候也只需要松掉紧固件，沿着圆柱面转动整个结构就能调整检测角度，调整到位后重新锁紧即可，维护效率比传统的打孔固定方式高很多。

　　从外形尺寸和安装边界来看，整个结构的包覆弧长对应的圆心角大概在270度左右，既能保证足够的包覆接触面积，提供足够的抱紧摩擦力，又不会因为包覆角度过大导致安装时难以卡入圆柱基座，结构的薄壁厚度控制在1.5mm，既有足够的结构强度，锁紧时不会出现明显的形变导致传感器安装面倾斜，又有一定的弹性变形量，适配安装面直径有±2mm公差的场景，不需要针对每个不同直径的基座单独开模做固定件。安装时需要注意的边界条件是，圆柱安装面的表面粗糙度不能超过Ra6.3，太光滑的面会降低抱紧摩擦力，容易出现滑移，太粗糙的面又会刮伤结构表面的防护层，长期使用容易出现锈蚀；另外锁紧时的扭矩不能超过1.2N·m，扭矩过大容易导致薄壁结构出现塑性变形，失去抱紧力，扭矩过小则会固定不牢。

　　功能特性上，这个包裹结构和普通的金属抱箍不一样的地方在于，它的传感器安装面是和弧形主体一体化成型的，不存在拼接间隙，设备运行时的振动不会导致安装面和抱紧部分之间出现相对位移，传感器的检测位置稳定性更好，而且整个结构的边缘都做了卷边处理，安装时不会划伤操作人员的手，也不会刮破传感器的连接线缆。在一些需要经常调整传感器检测位置的工位，比如包装线的物料到位检测、输送线的分料定位检测，这类结构的优势会更明显，不需要反复在型材上打孔，也不会破坏原有设备的结构强度，调整位置的时候不会在安装基座上留下划痕或者螺孔，对于后期设备改造、工位调整的场景适配性很强。另外这个结构的曲面和安装面接触的位置没有做压纹或者凸起，不会在圆柱基座上留下压痕，对于一些外观要求高的不锈钢设备型材，也不会破坏型材的表面防护层，避免出现锈蚀点。

　　实际建模的时候，这个结构的难点在于弧形面和两端安装平面的过渡处理，过渡区域的曲率要连续变化，不能出现曲率突变，不然弯折成型的时候容易在过渡位置出现开裂，建模时要先画出弧形主体的中心轨迹线，再用等距曲面做出薄壁结构，两端的平面要和弧形面做相切约束，保证过渡区域的壁厚均匀，不会出现局部壁厚过薄或者过厚的问题，安装孔的位置要距离弯折边缘至少3mm以上，避免锁紧时孔位周边出现应力开裂。很多新手做这类包裹结构的时候，容易把弧形面的曲率做的和安装基座完全一致，实际上要预留0.1mm的过盈量，这样锁紧的时候才能有足够的抱紧力，不然安装后很容易出现转动滑移的问题；另外两端的锁紧平面要保持平行，不然锁紧的时候会出现单边受力，导致整个结构倾斜，传感器的检测角度出现偏差。
