双层斜置式物料周转推车结构设计

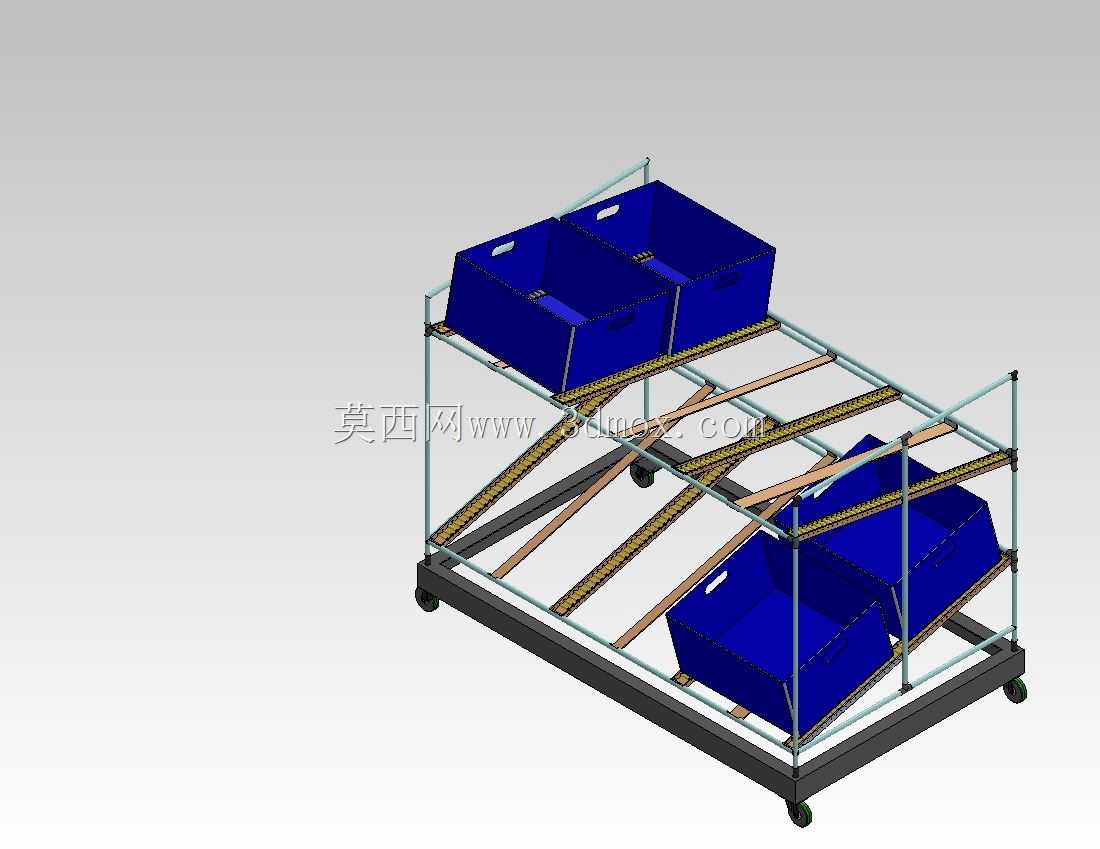

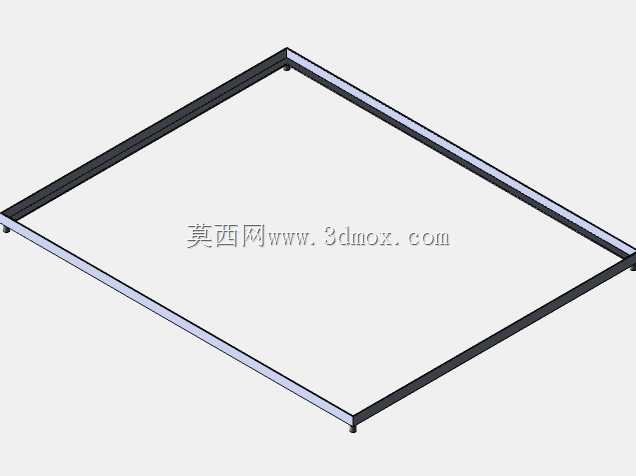

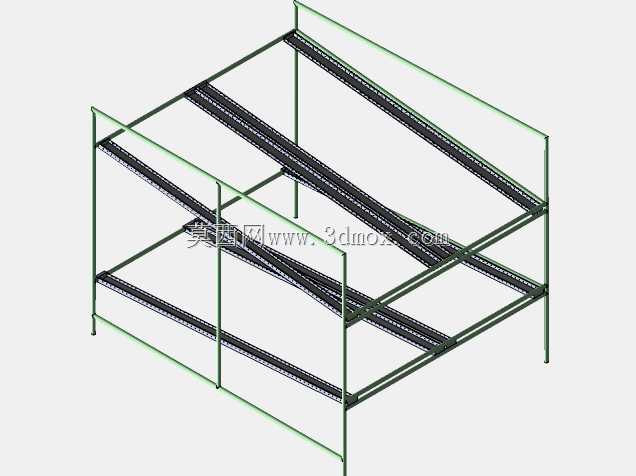

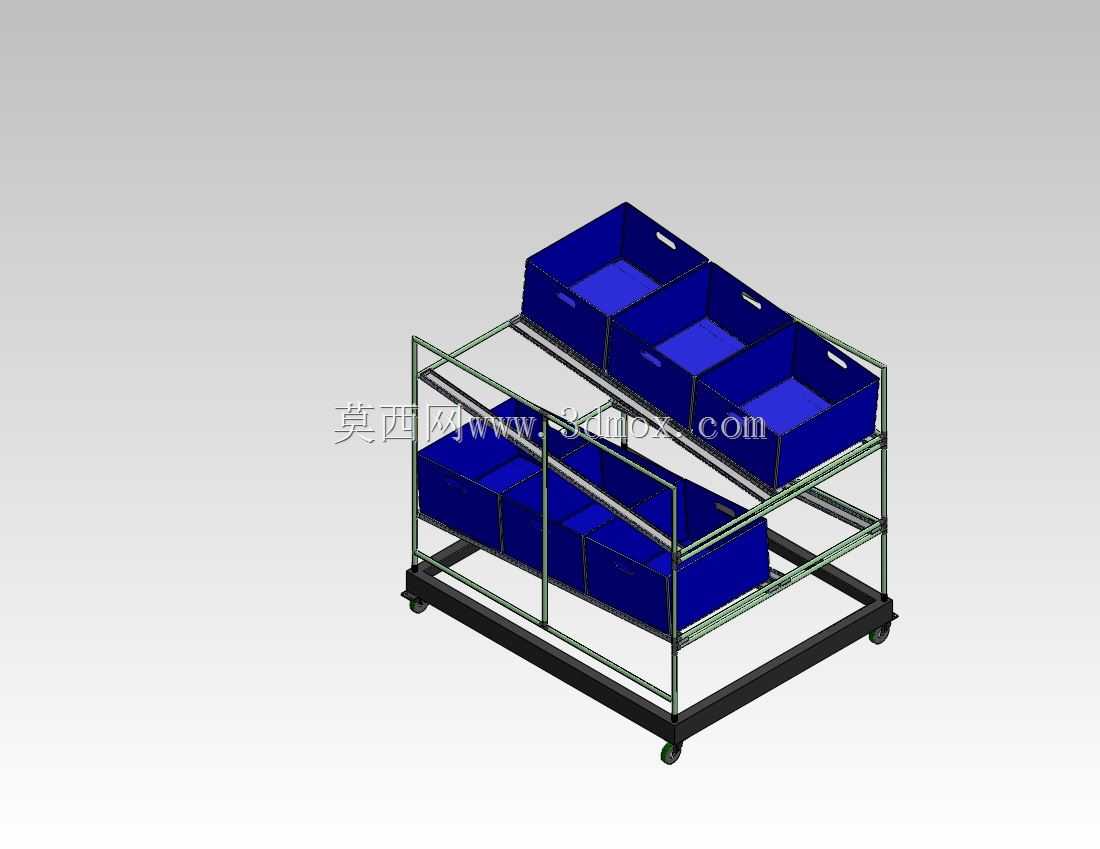

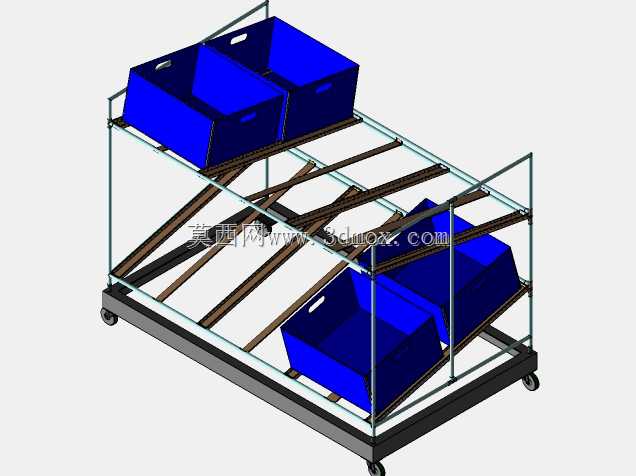

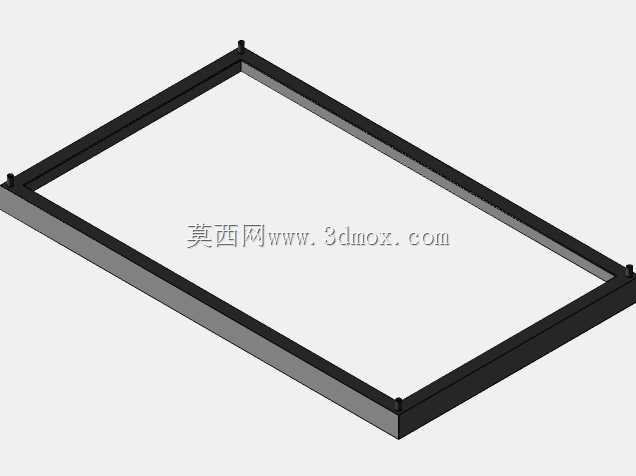

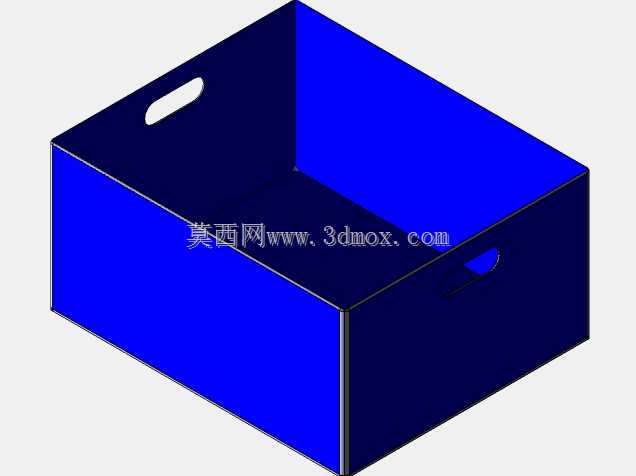

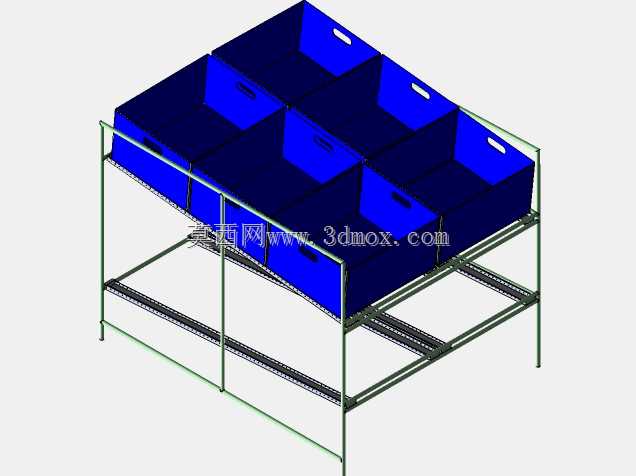

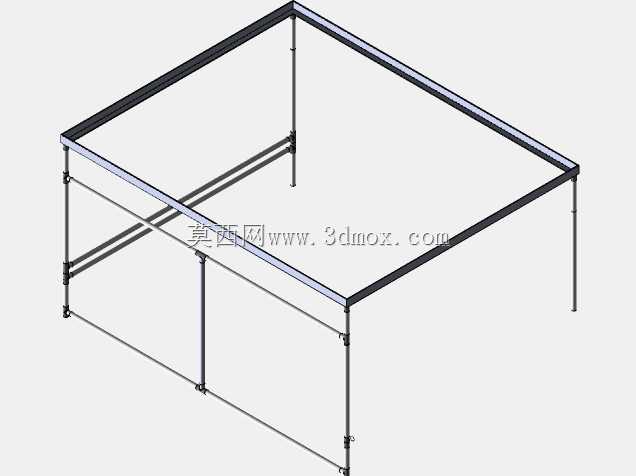

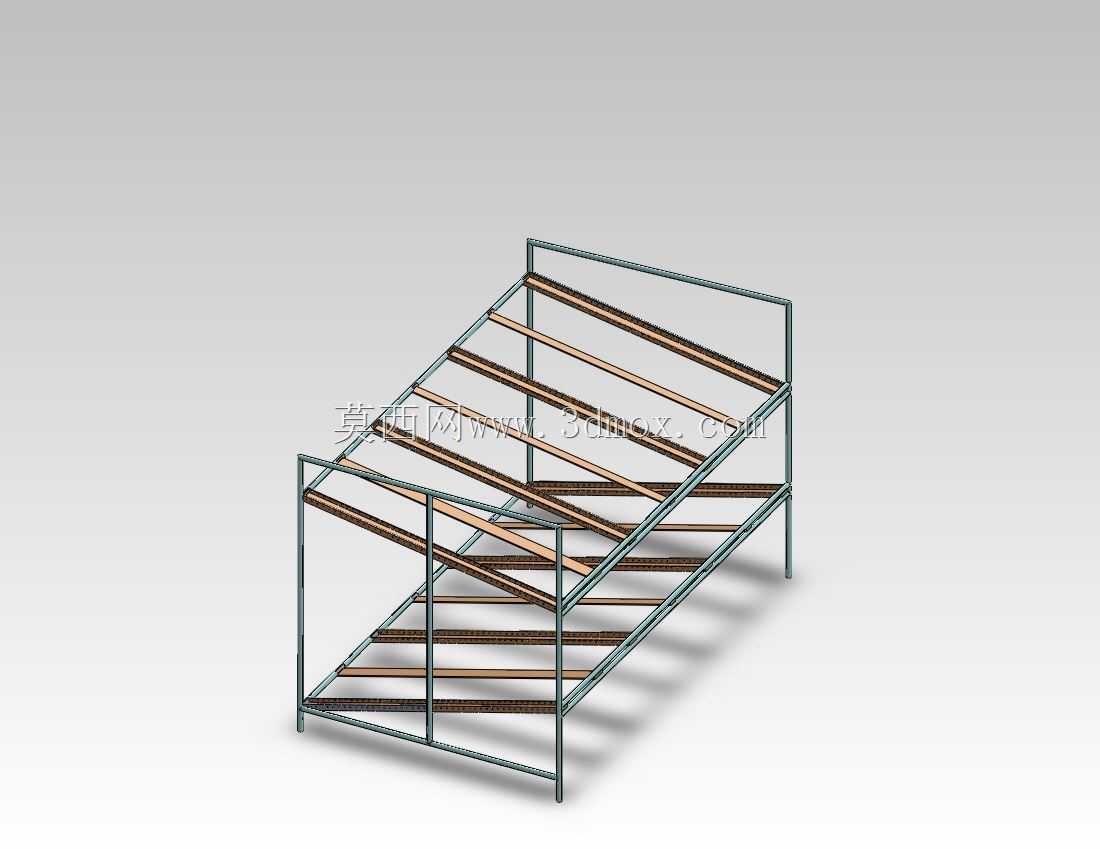

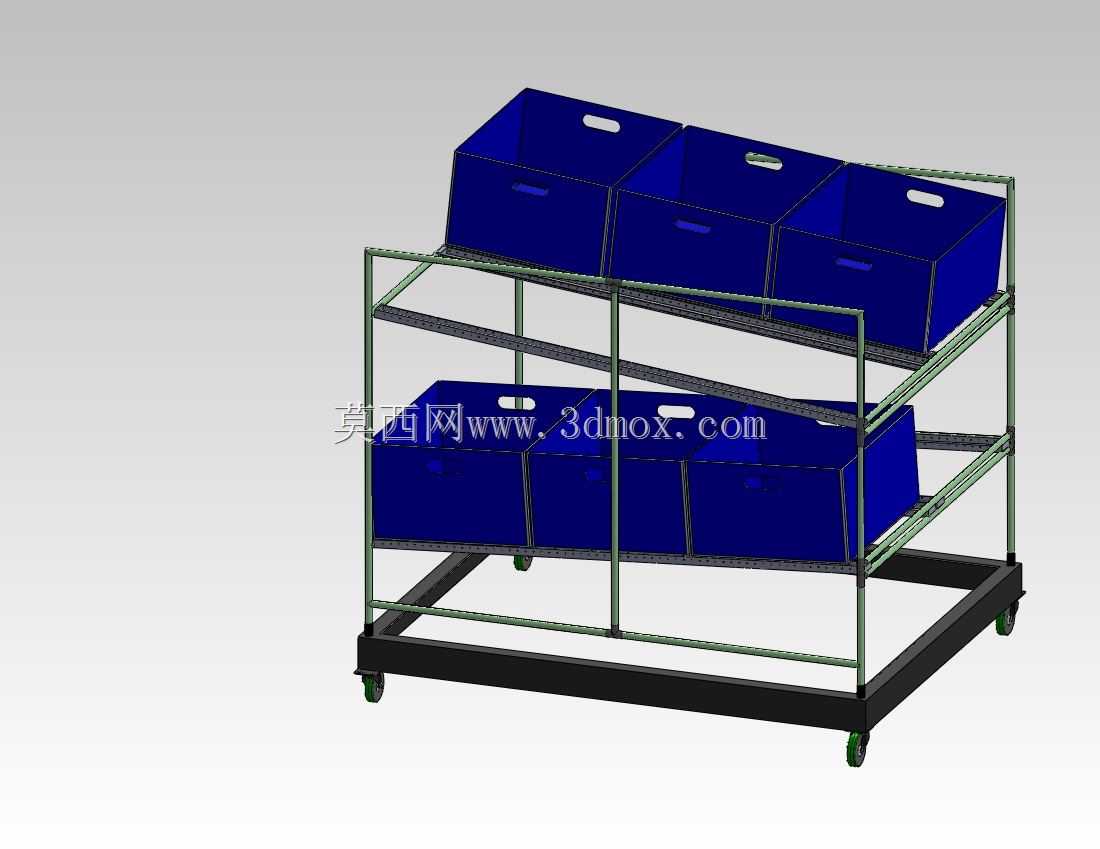

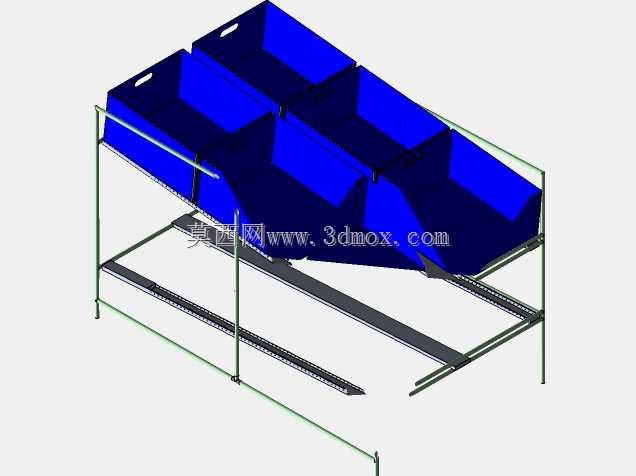

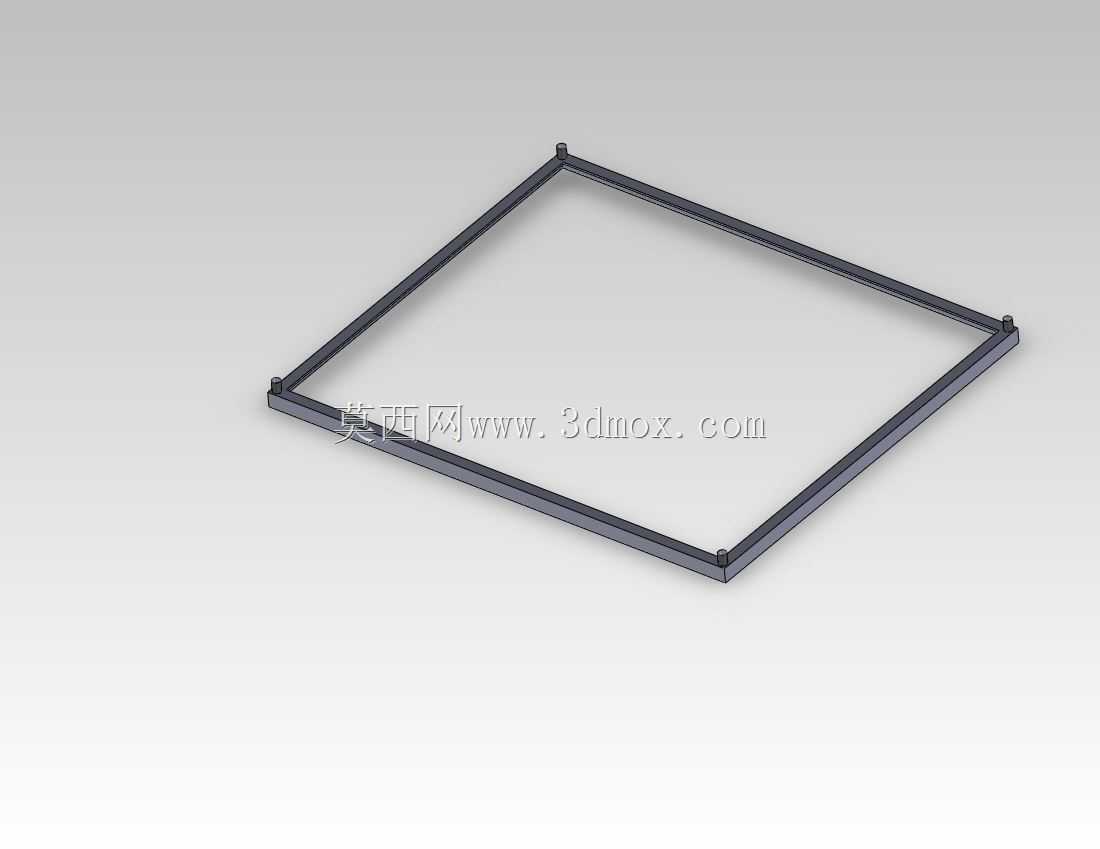

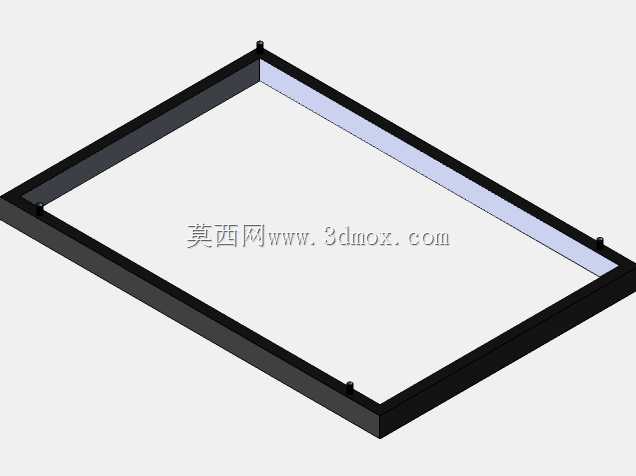

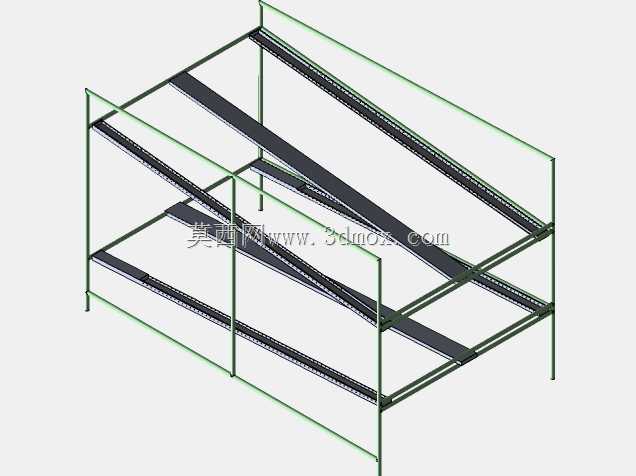

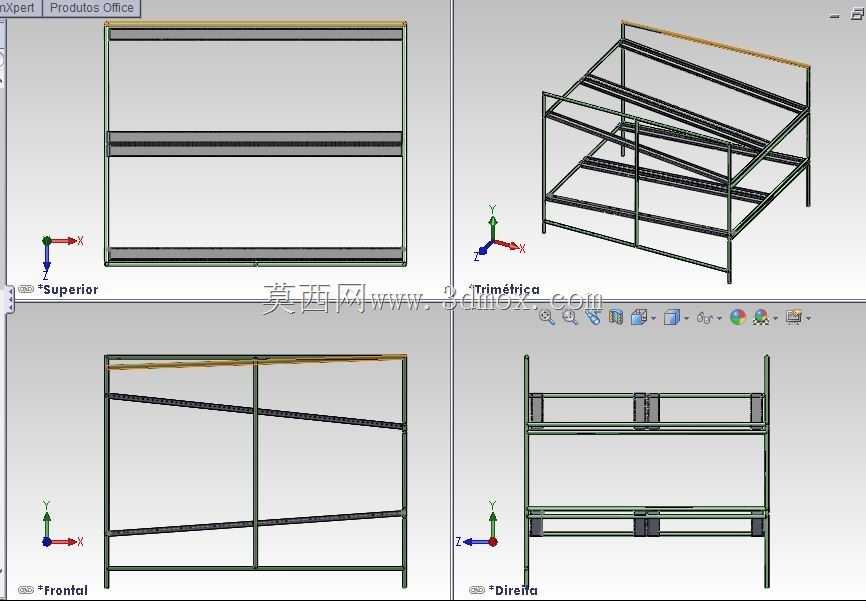

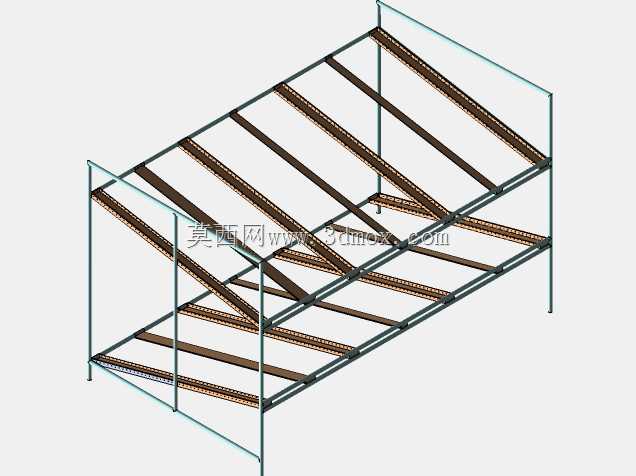

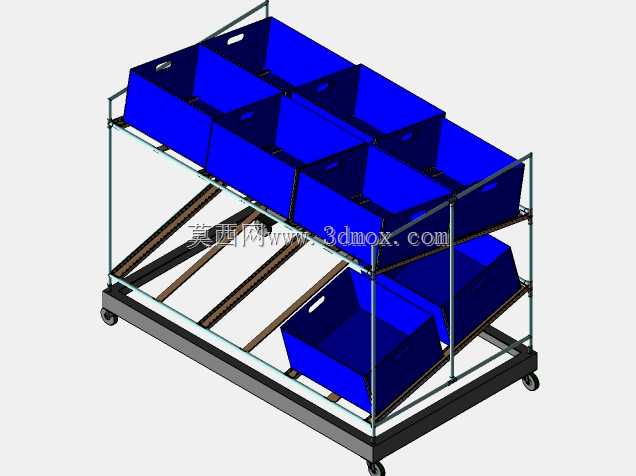

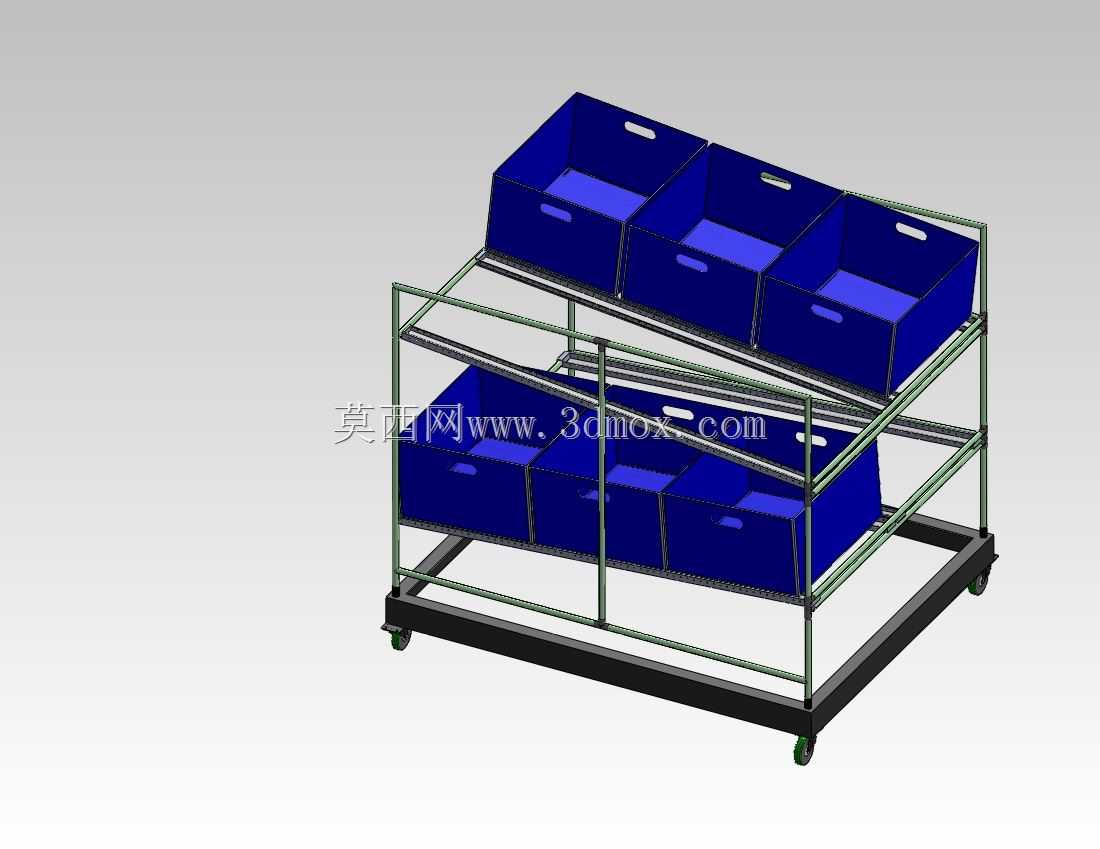

这款双层斜置式物料周转推车，主要面向离散制造车间的工位旁物料补给、线边物料暂存、工序间工件转运场景设计，适配多品种小批量生产模式下的物料配送需求，能够有效解决传统平面推车物料取放不便、同车物料分类混乱、线边暂存占用通道过宽的痛点。设备整体采用框架式结构，底部设置四个带刹车的万向脚轮，可灵活在车间狭窄通道内推行移动，停靠工位时踩下刹车即可实现位置固定，避免作业过程中推车滑移影响取料效率。两层置物架均采用前倾斜置设计，斜置角度经过人机工程学验证，作业人员无需过度探身或弯腰即可取到架体深处的料箱，大幅降低重复取料动作的疲劳强度，同时斜置结构可让料箱依靠自重向前滑移，前排料箱取走后后排料箱自动前移补位，无需人工整理料箱排布，减少线边作业的无效动作。架体每层可容纳三个标准规格的塑料周转料箱，料箱带有内嵌式提手，与架体侧边的限位挡边配合，推行过程中料箱不会从架体滑落，不同料箱可分类存放不同规格的紧固件、小型加工件、装配辅料，实现单趟配送多品类物料，减少物料员往返仓库的频次。设计过程中优先考虑了车间使用的耐用性需求，主框架采用薄壁矩形钢管焊接成型，底部设置加厚承重底板，既保证整体结构的承重能力，避免满载状态下框架变形，又尽可能控制设备自重，降低推行阻力；架体层间高度经过合理规划，既满足常用周转料箱的放置高度需求，又控制整体设备高度，避免推行时遮挡作业人员视线，保障车间内转运的通行安全。设备的安装边界充分适配车间现有通道与工位空间，整体宽度控制在常规单人推行的舒适范围内，长度适配标准工位旁的预留暂存区域，停靠时不会占用主通行通道，同时底部脚轮的安装位置经过优化，转向时不会与架体主结构产生干涉，小半径转弯即可通过车间内的设备间隙与通道转角。两层置物架的侧边都设置了防护挡杆，即使料箱在斜面上滑移，也不会从架体侧方掉落，架体表面采用喷塑处理，耐车间内的油污、切削液腐蚀，日常清洁维护十分便捷，适配机加工、装配车间的复杂作业环境。
