40毫米规格法兰式90度弯管接头结构

　　在工业流体输送、小型工艺管路布设、设备气液回路搭建场景里，这类带法兰安装结构的90度弯向接头，是管路转向衔接的核心基础零件，尤其适配公称通径40毫米的管路转向需求，能在有限安装空间内完成管路直角转向，同时依托法兰结构实现可靠的端面密封与紧固连接，避免管路弯折带来的流阻骤增与应力集中问题。从实际使用场景来看，这类接头常应用在中小型水处理设备管路、车间压缩空气支管路、小型化工试验装置流体回路、暖通空调水循环支路中，既可以作为两段同通径直管的转向衔接件，也可以直接对接设备壳体上的法兰接口，将管路沿垂直于安装面的方向引出，适配设备侧壁、罐体端面的管路引出需求，不需要额外搭配多段直管与弯头拼接，减少管路接头数量的同时，也降低了管路泄漏的风险点。

　　设计这类接头时，首先要兼顾流道顺畅性与结构强度，弯管段的弯曲半径不能过小，否则流体经过时会产生较大的局部阻力，同时弯管内侧的壁厚要做适当加厚处理，应对流体长期冲刷带来的磨损，以及管路承压时的应力集中问题。从结构细节来看，接头一端为法兰安装盘，盘面上均匀分布三个安装通孔，用于穿装螺栓实现与对接面的紧固，法兰端面预留了密封件安装的沉槽空间，安装时搭配对应规格的密封垫片，就能实现端面的静密封，适配0.6到1.0兆帕的常规低压流体输送工况。弯管段采用等通径设计，整个内部流道没有突然的通径变化，流体经过转向时的流态更平稳，减少紊流带来的振动与噪音。另一端为直管插接段，可根据实际安装需求选择承插焊接、卡套连接或者外螺纹加工的方式与后续管路衔接，适配不同的管路安装工艺要求。

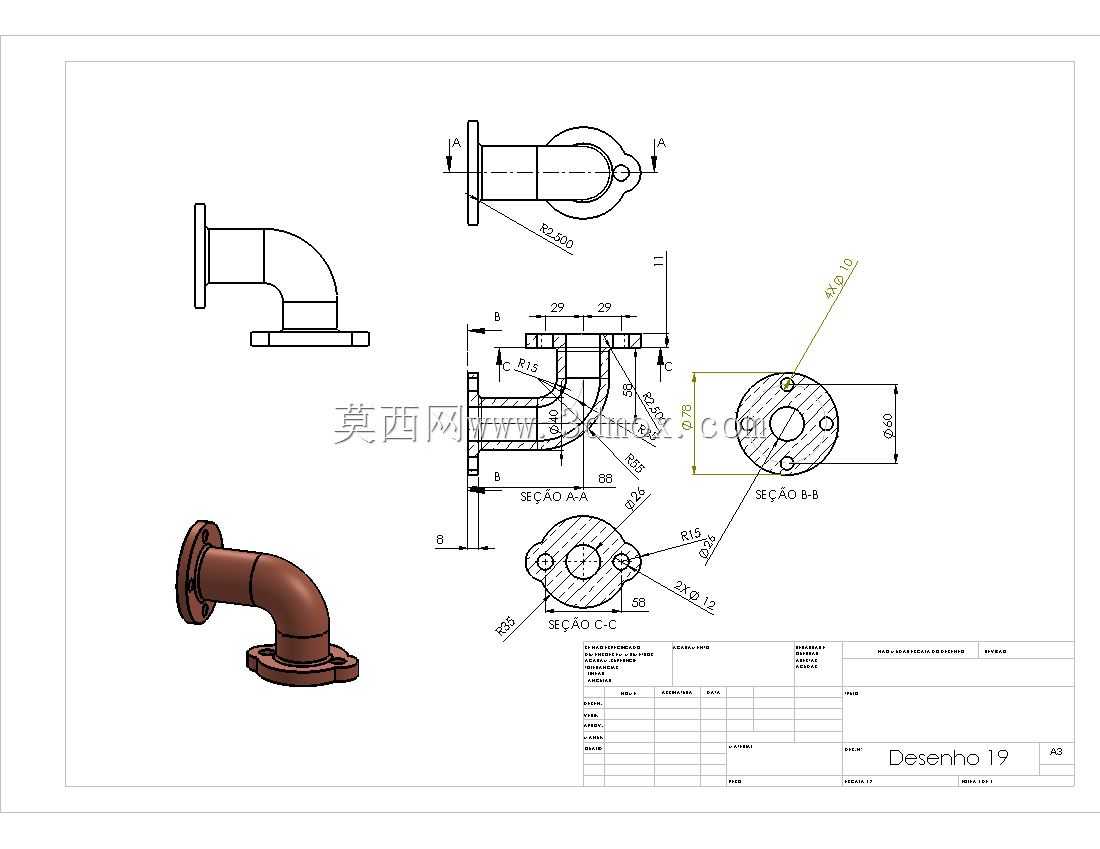

　　从安装边界尺寸来看，法兰盘的外径、安装孔的中心距都有明确的尺寸约束，安装时需要在对接面上预留出对应法兰盘直径的操作空间，保证螺栓能够顺利穿装与紧固，弯管转向后的直管段轴线与法兰安装面平行，直管段的伸出长度要满足管路连接的操作空间要求，避免后续安装管接头时工具无法操作。设计建模过程中，要重点校核弯管段与法兰盘衔接位置的圆角过渡，避免出现直角锐边造成的应力集中，同时要保证法兰盘上安装孔的位置度公差，避免现场安装时出现螺栓无法对齐的问题。整个零件的建模采用实体拉伸与扫掠结合的方式，先绘制法兰盘的截面轮廓拉伸生成安装基体，再以弯管的中心轨迹线作为扫掠路径，绘制管体的截面轮廓扫掠生成弯管主体，最后对衔接位置做圆角过渡处理，生成安装孔与密封槽结构，整个模型的尺寸标注完全遵循机械制图的投影规范，通过三视图、局部剖视图清晰表达内部流道与外部结构的尺寸关系，能够直接用于零件的加工生产指导，也可以作为管路系统三维布设时的标准件调用，在管路装配仿真时验证安装空间是否存在干涉，提前排查现场安装可能出现的尺寸匹配问题。这类接头的结构设计充分考虑了现场安装的便捷性，法兰连接的形式不需要对管路做复杂的预处理，只需要对接端面平整、密封垫片放置到位，按对角顺序紧固螺栓即可完成安装，后期维护拆卸也十分方便，不需要破坏相邻的管路结构，就能完成接头的更换与检修。在不同的使用工况下，还可以根据输送介质的特性选择对应的零件材质，输送普通水、压缩空气时可以选用普通碳钢做表面防锈处理，输送弱腐蚀介质时可以选用不锈钢或者铜合金材质，满足不同场景的使用需求。建模时也预留了材质替换的参数化调整空间，只需要修改对应特征的参数，就能快速生成不同压力等级、不同材质要求的同规格接头模型，提高系列化零件的设计效率。
