四轮轮式复古仿古火炮结构设计

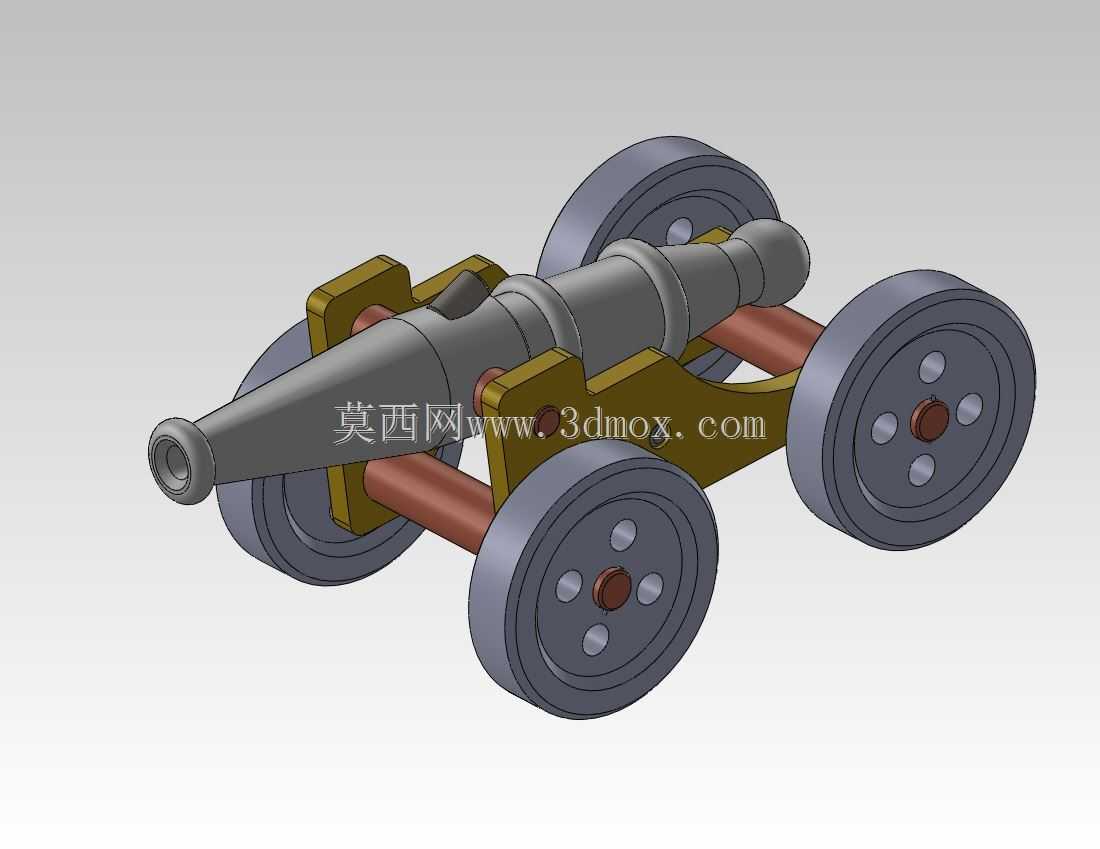

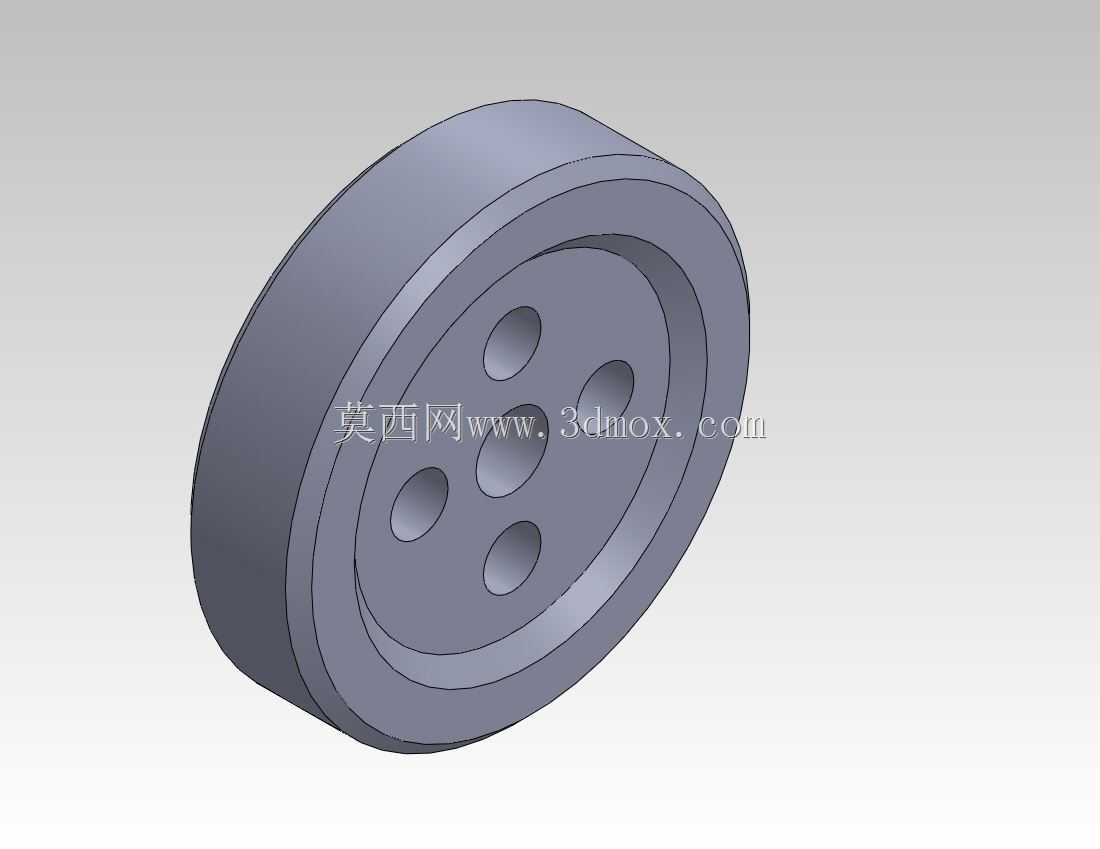

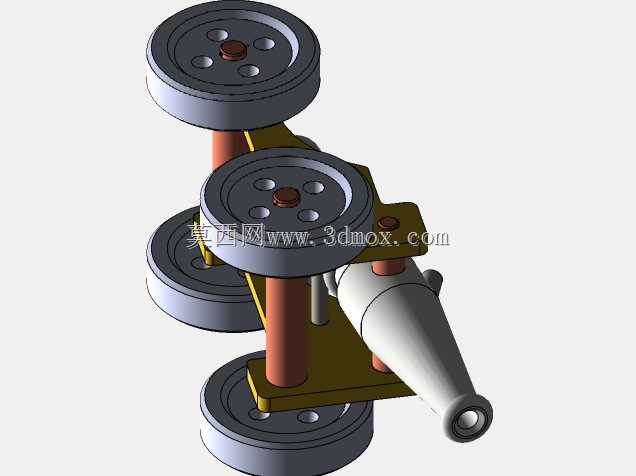

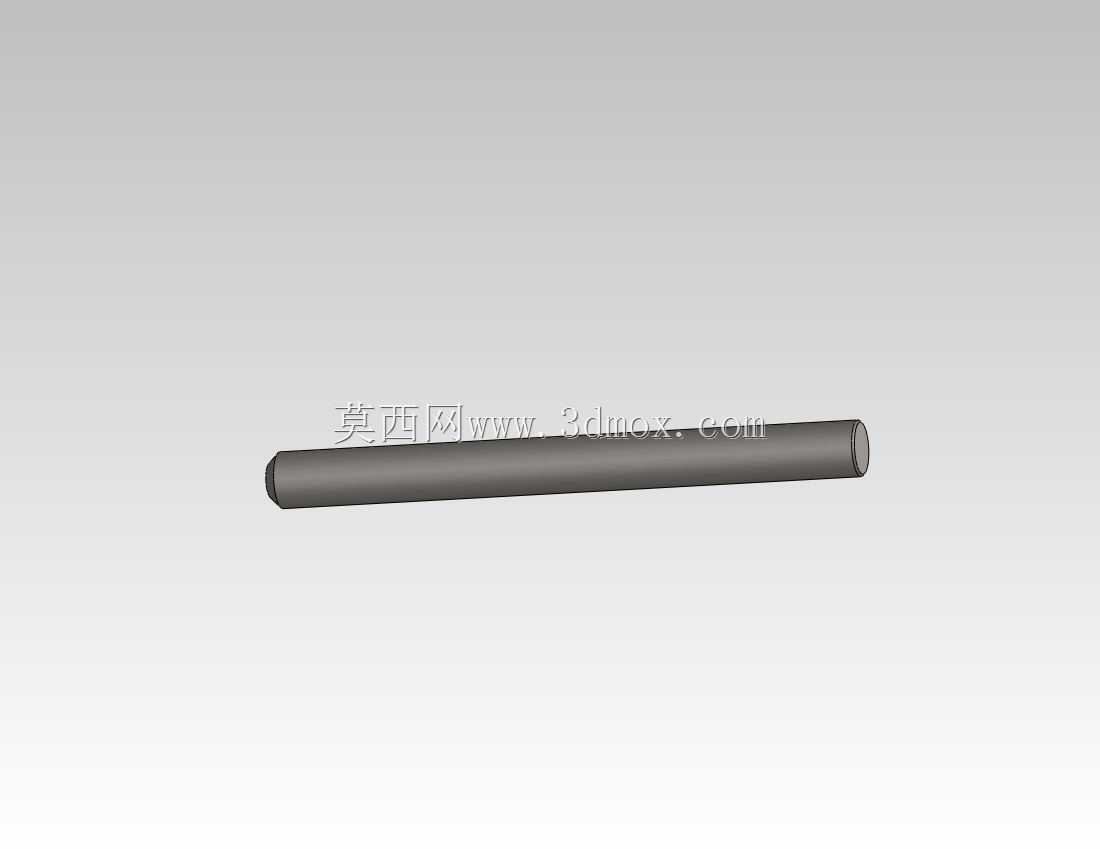

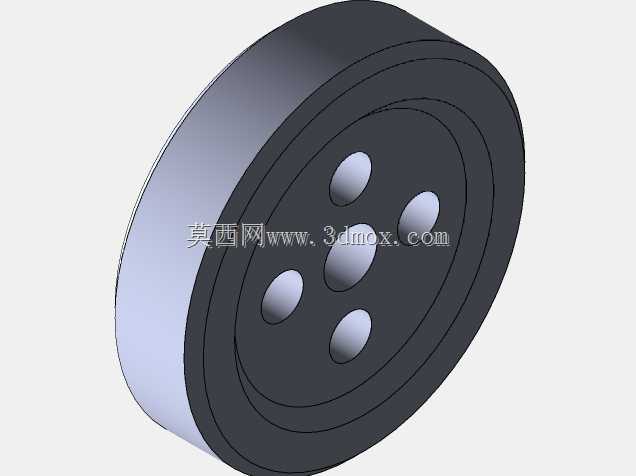

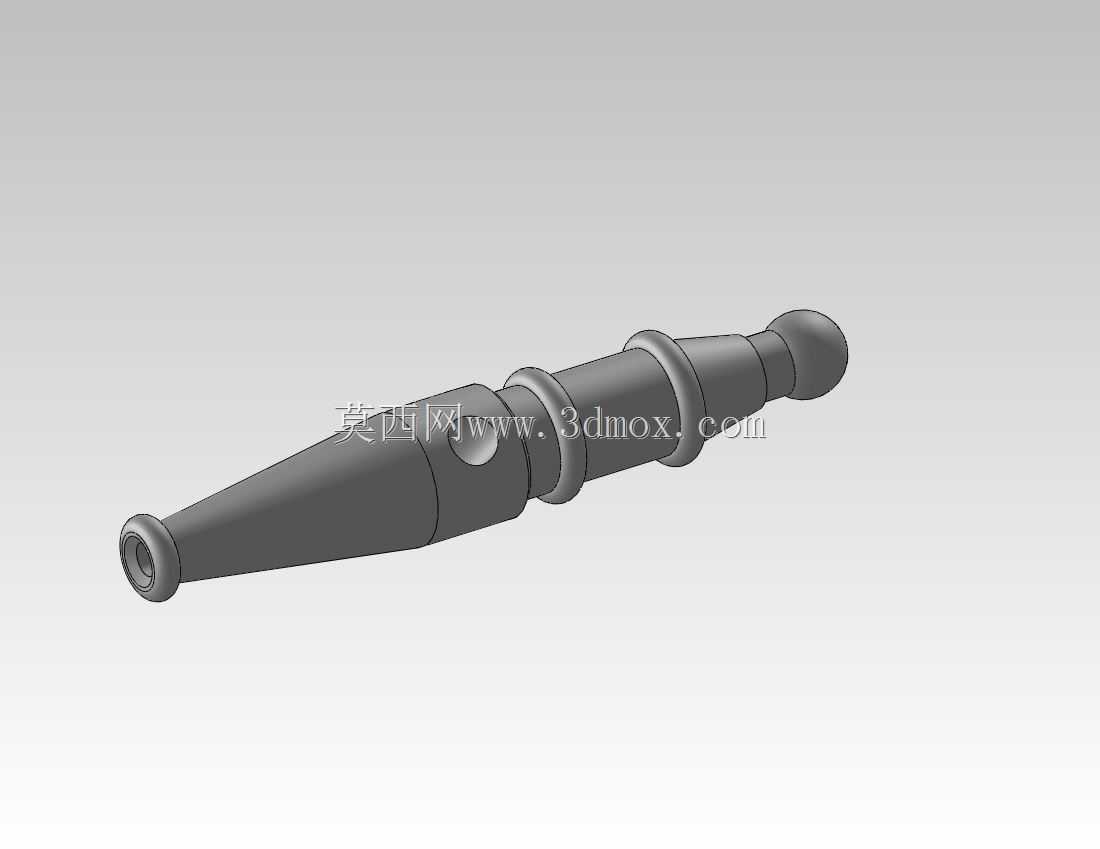

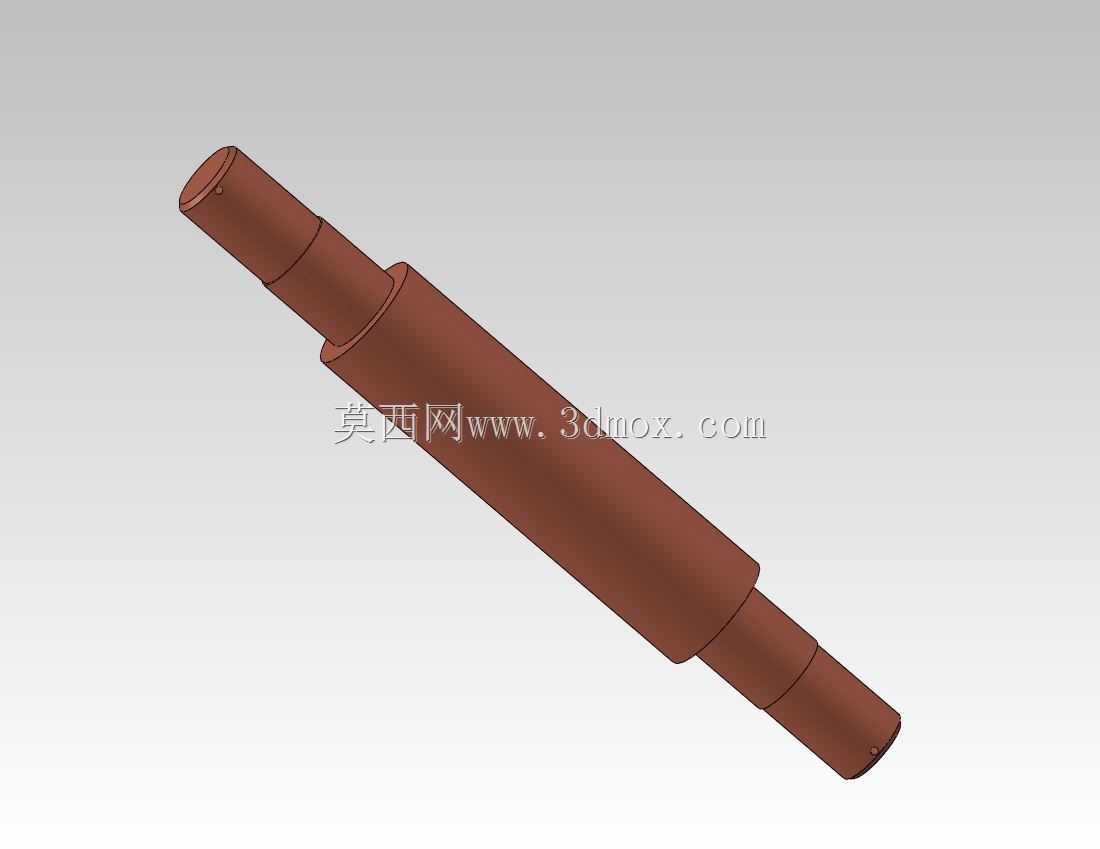

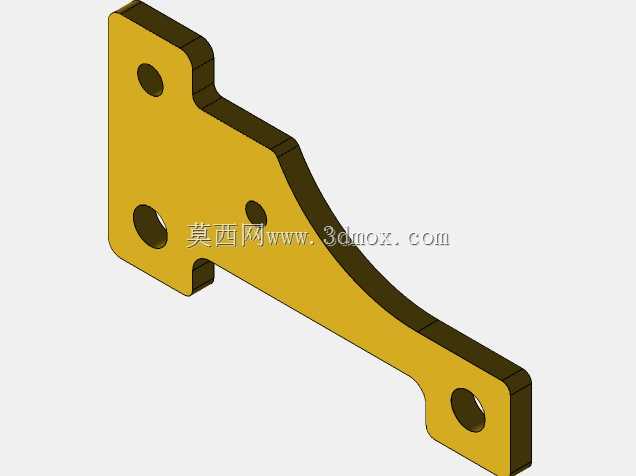

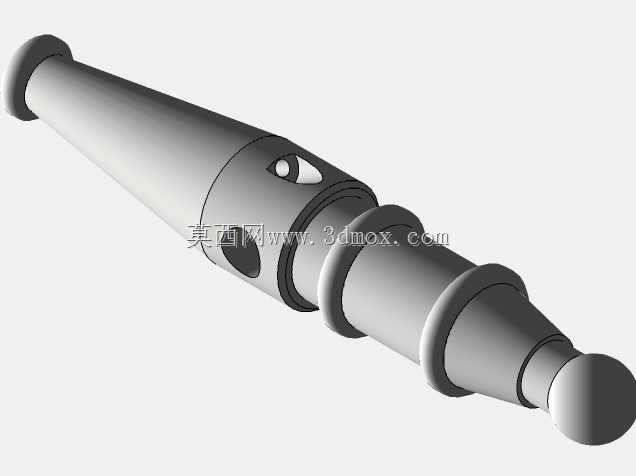

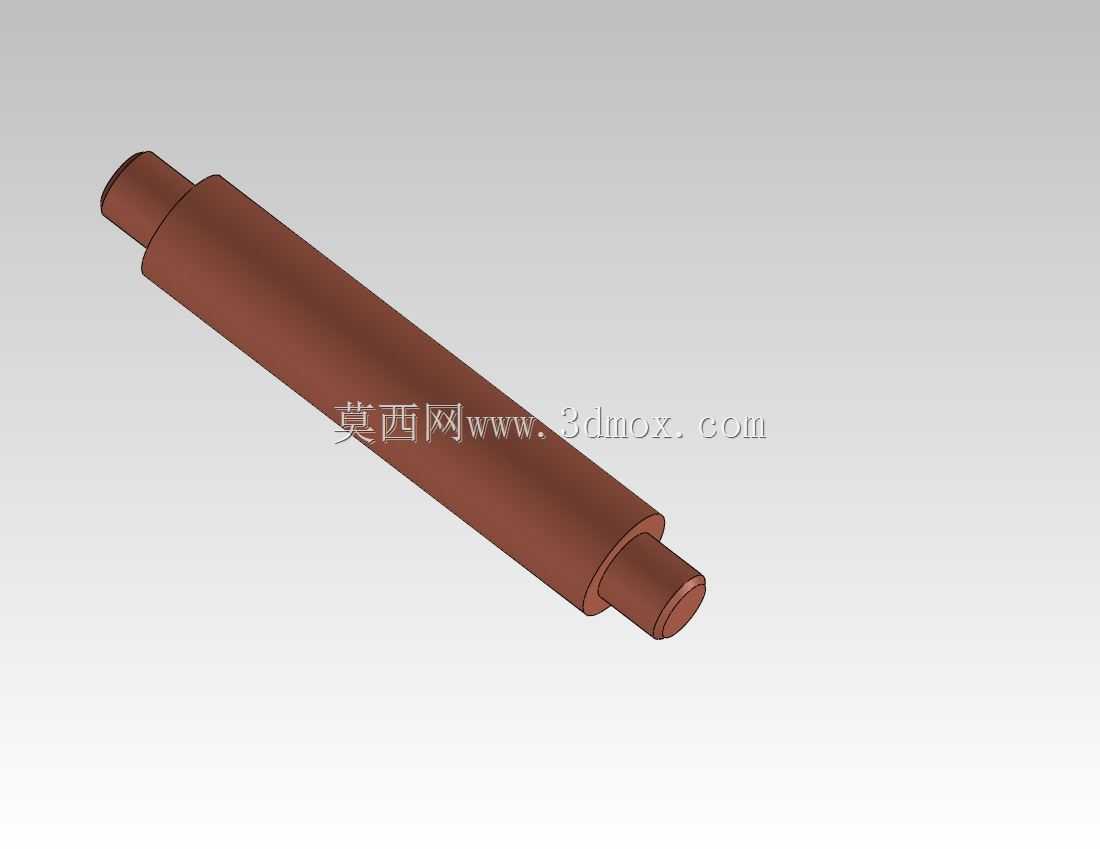

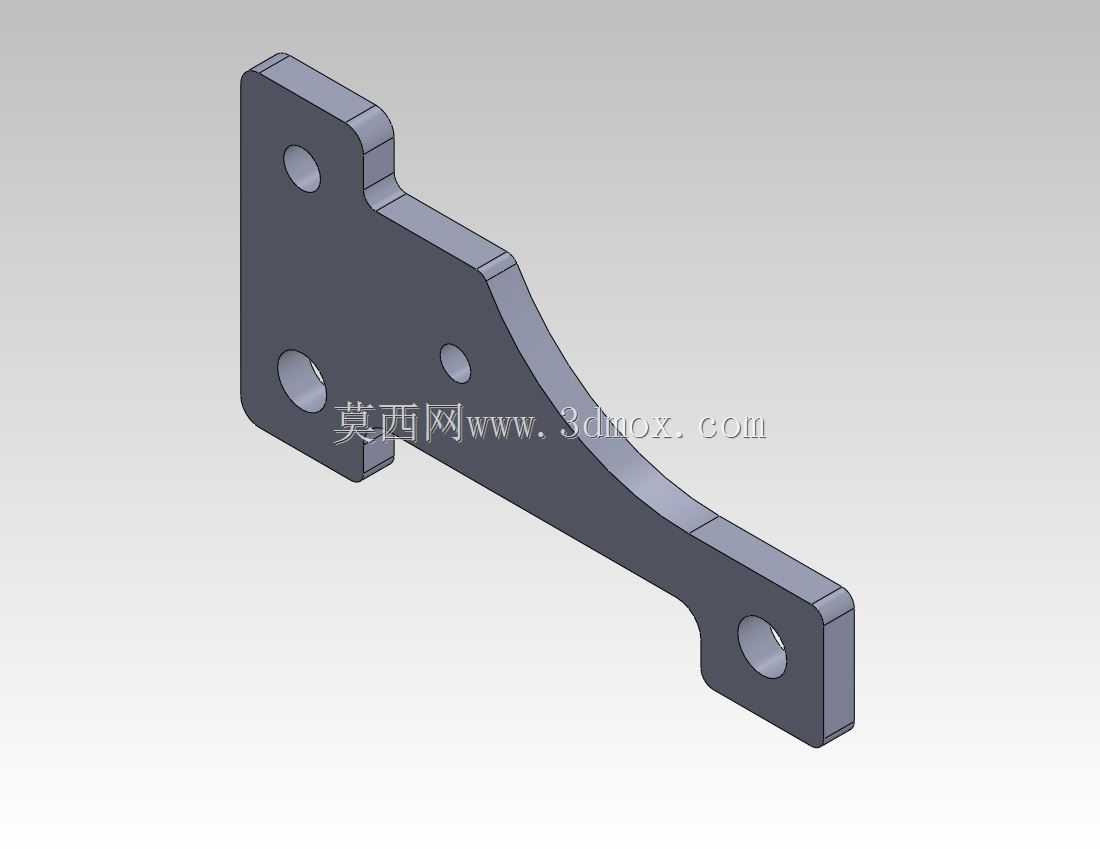

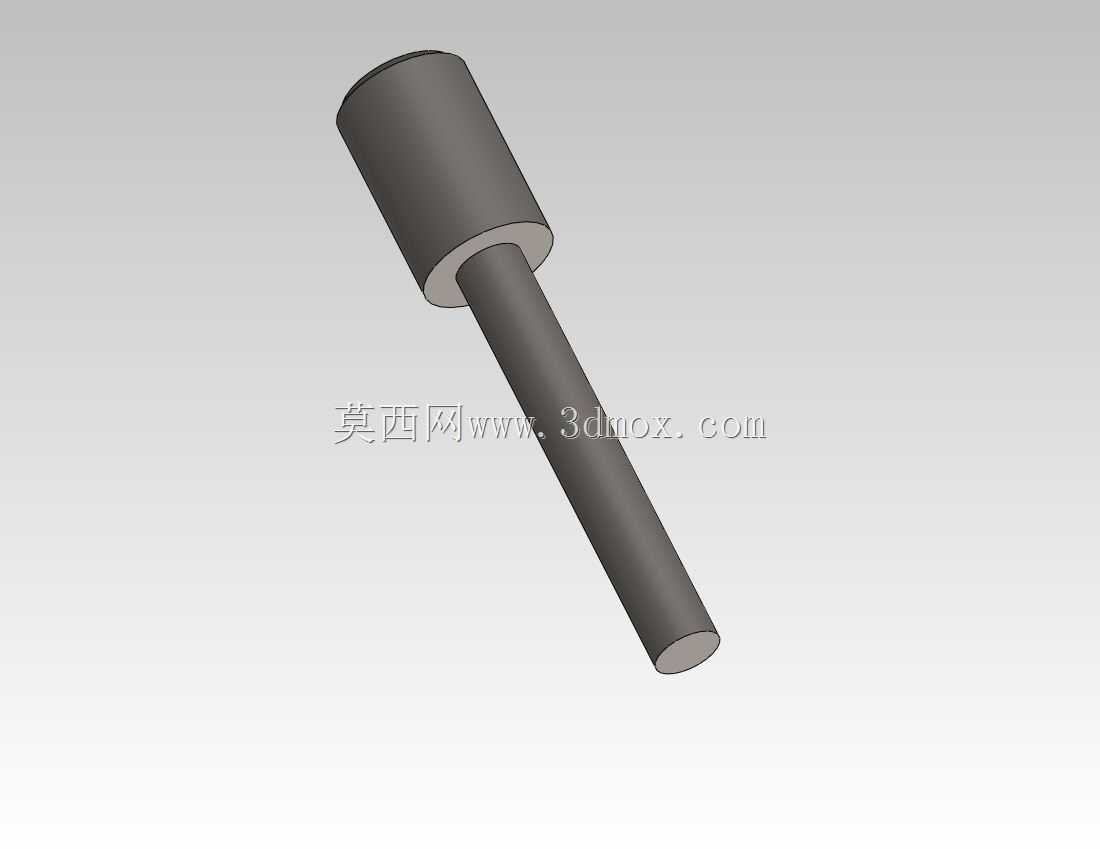

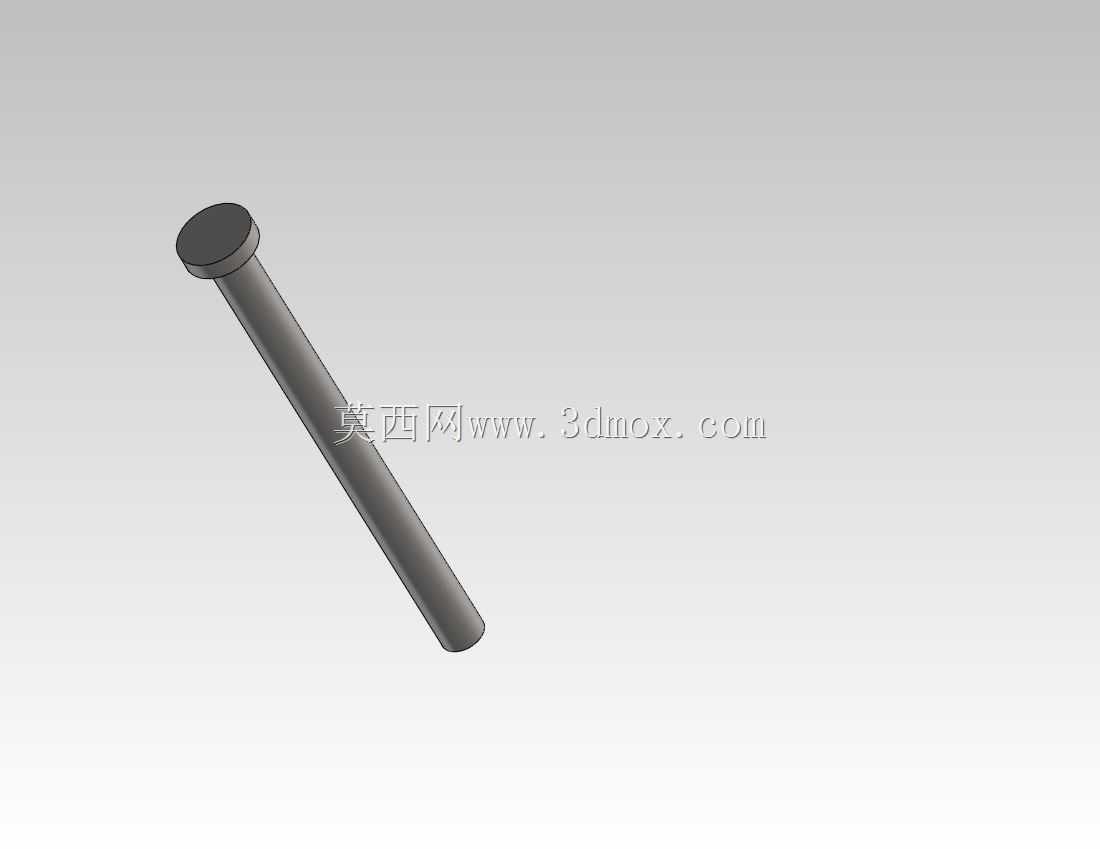

该作品还原了近代轮式野战火炮的经典结构，整体采用四轮拖曳式布局，核心由炮身、炮架、轮组、连接轴系四个部分组成，可应用于文旅场景仿古展品制作、复古工艺摆件开发、历史教具复刻、影视道具预制等多个领域，既可以作为静态展示载体，也可通过调整材质适配不同比例的缩放生产需求。从实际用途来看，该结构完整复现了古火炮的支撑与移动逻辑，炮身采用前细后粗的锥形铸造型腔设计，尾部预留了点火与装药的结构空间，炮管内壁做了等径通孔处理，可适配模拟发射结构的加装，炮身中部设置了两处同轴枢轴结构，与炮架上的支撑耳座配合，可实现炮身俯仰角度的调整，满足不同展示角度的调节需求。炮架部分采用分体式侧板连接结构，两侧的立式支撑板通过前后两根横向连接轴实现刚性固定，支撑板上开设了与炮身枢轴匹配的安装孔位，同时预留了炮身后坐的缓冲间隙，轮组采用四个等直径的实心轮结构，每个轮体上均匀布置了五处轮辐加强结构，轮心通过铜套与横向轴连接，既保证了轮体转动的顺滑度，也能承受整体结构的竖向载荷，轮组的安装位置经过重心配平计算，当炮身处于水平状态时，整体重心落在四轮支撑面的中心区域，不会出现前倾或后翻的问题。设计过程中优先考虑了结构的可装配性，所有连接部位都采用了标准的轴孔配合公差，没有复杂的异形曲面结构，无论是3D打印制作还是金属铸造加工都能快速实现，外形尺寸按照1:10的缩放比例设计时，整体长度约280mm，宽度约130mm，高度约100mm，安装边界仅需预留300mm见方的平面空间即可稳定放置，炮身的俯仰调节范围为-5°到30°，可覆盖常规展示的所有角度需求。连接轴系采用红铜色的圆柱轴结构，既起到两侧炮架的拉紧固定作用，也可作为拖曳时的挂接点位，适配拖绳或牵引杆的加装，整体结构没有冗余的装饰部件，所有外露结构都对应真实火炮的功能部件，在保证外观还原度的同时，尽可能简化了零件数量，降低了生产制作的成本与装配难度。
