波浪形花边曲面金属加工示例件

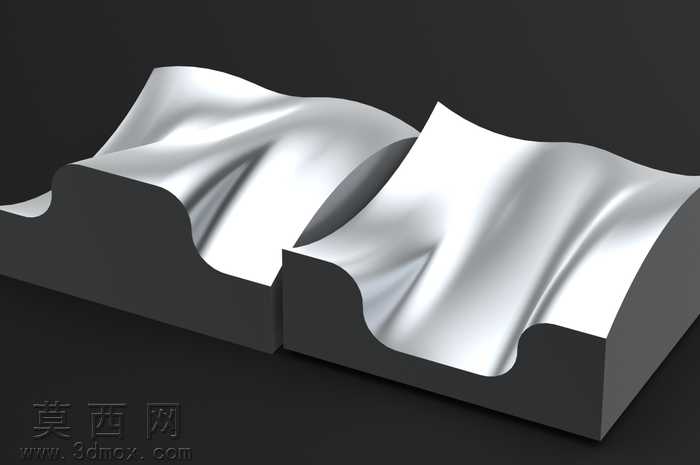

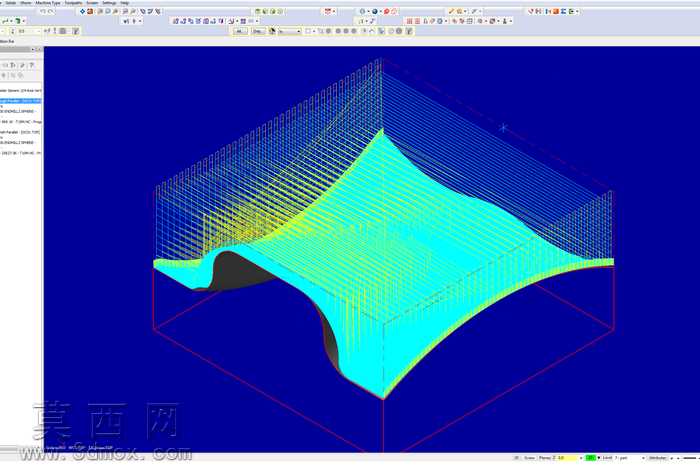

该作品为lofted放样曲面加工工艺示例件，整体采用分体式块体基座搭配连续起伏波浪形花边曲面的结构设计，建模阶段通过三维软件的放样曲面功能完成曲面轮廓构建，首先绘制多组对应不同起伏高度的截面轮廓线，通过平滑过渡的放样逻辑生成连续无断点的自由曲面，确保曲面曲率变化均匀，无突兀折角与曲率突变区域，为后续加工路径规划提供合格的几何基础。基座部分采用规整的长方体实体建模，与上方曲面通过布尔运算完成实体合并，同时在分体拼接处设计了精准的对位贴合面，保证两个分体件拼接后曲面轮廓能够连续对齐，无错位断差。材质设置上，上方加工曲面采用抛光金属材质，调整金属粗糙度参数至较低数值，添加适度的反射效果模拟金属精加工后的亮面质感，基座部分采用哑光深灰硬质材质，与亮面曲面形成鲜明视觉对比，突出曲面的形态特征。加工路径规划阶段，针对该曲面设计了粗加工平行花边走刀与精加工平行花边走刀两道核心工序，粗加工阶段采用较大步距快速去除多余坯料，预留均匀的精加工余量，走刀路径顺着曲面波浪起伏方向排布，避免垂直于曲面曲率方向走刀产生的接刀痕；精加工阶段缩小走刀步距，优化刀轴方向使其始终与曲面法向保持合理夹角，保证曲面加工后的光洁度与轮廓精度，同时针对曲面边缘的花边轮廓做了路径优化，避免边缘过切。该设计可用于金属材质成型加工前的工艺验证，也可作为聚氨酯类非金属板材成型的参考样件，通过实际加工验证放样曲面的加工可行性，优化走刀参数，为后续同类型自由曲面零件的加工提供可复用的工艺参考，分体式的结构设计也便于单独观察不同曲面段的加工效果，对比不同走刀参数下的表面加工质量。
