多摩铁眼镜蛇款架子鼓单踩踏板三维建模

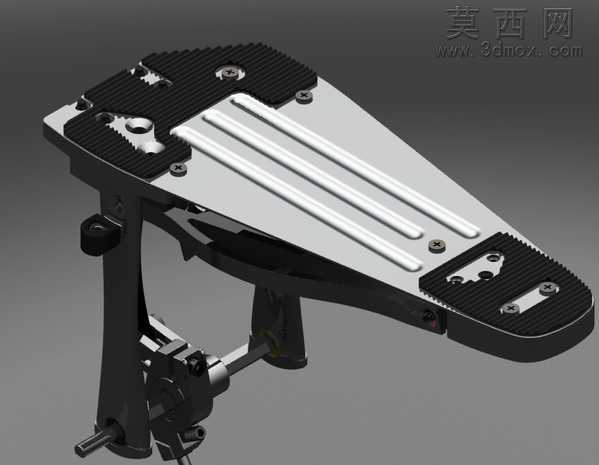

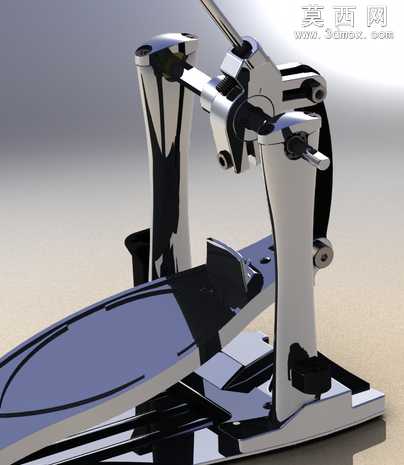

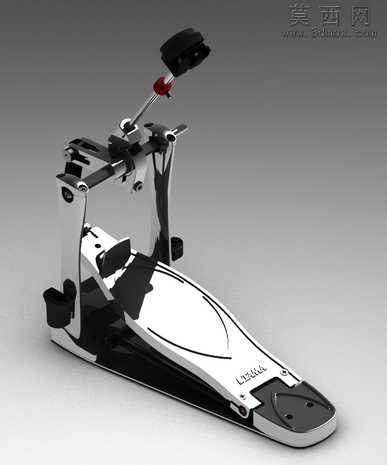

本作品为架子鼓演奏用单踩踏板的高精度三维建模成果，原型参考多摩铁眼镜蛇系列动力翔羽款踩锤结构，建模过程严格遵循实物的装配逻辑与尺寸比例，完整还原了踏板的全部功能构件。建模阶段采用自底向上的装配设计思路，首先拆分踏板的各个独立零件：包含带品牌标识的冲压成型踏板底板、双支撑立柱框架、凸轮传动轴组、锤头摆臂、弹簧复位机构、角度调节锁块、底部防滑脚垫等核心部件，针对非平面轮廓的曲面放样特征，采用多截面草图配合曲率连续约束完成曲面构建，确保框架与轴座的大曲率过渡面和实物一致，避免了简单拉伸建模带来的生硬棱角问题。材质渲染阶段针对不同零件的材质特性做了区分处理：踏板主体的金属框架采用镀铬金属材质，调整反射粗糙度参数还原亮面金属的冷冽反光，同时做了细微的划痕磨损贴图增加真实感；踏板踩踏面采用磨砂防滑金属材质，降低反射强度增加凹凸纹理模拟冲压防滑纹路；锤头部分的黑色橡胶垫采用哑光橡胶材质，调整漫反射颜色与高光硬度还原橡胶的柔和质感；调节旋钮、弹簧等小构件分别做了发黑处理金属与镀锌弹簧钢的材质区分，弹簧部分采用螺旋扫描建模还原真实的螺距与线径，渲染时添加细微的金属拉丝纹理。结构设计上完整还原了原产品的传动逻辑，摆臂与凸轮的连接位置、弹簧挂点的调节槽位、踏板的转动轴间隙都按照实物装配关系做了配合约束，可直接用于装配干涉检查、运动仿真演示，能够直观展示踩下踏板时锤头摆动、弹簧拉伸复位的完整运动过程。建模过程中对原始产品的非关键倒角做了适度优化，在保证外观还原度的前提下控制了模型的面数，既满足渲染出图的精度需求，也可用于后续的3D打印验证、产品改良设计参考，整体模型的装配层级清晰，零件命名规范，可直接导入各类三维软件进行编辑调整。
