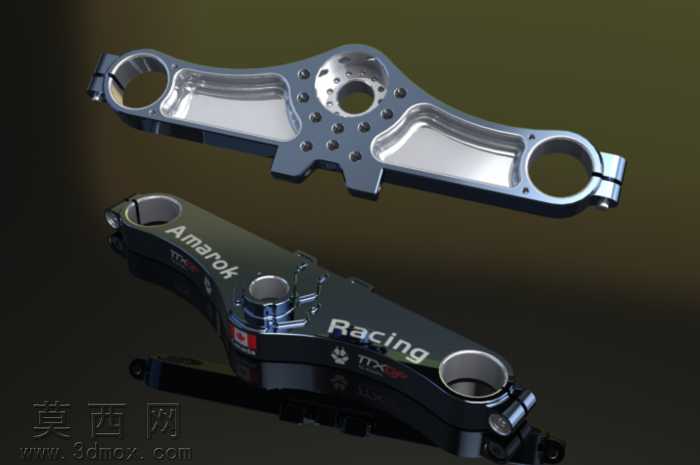

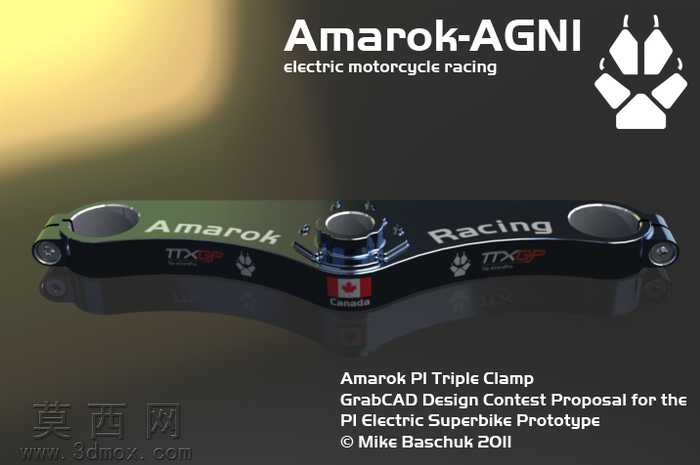

Amarok三夹

我一直密切关注这种竞争以来，我不得不说我非常印象深刻的设计大家想出了! 我让我的一个秘密，直到现在这就是我。

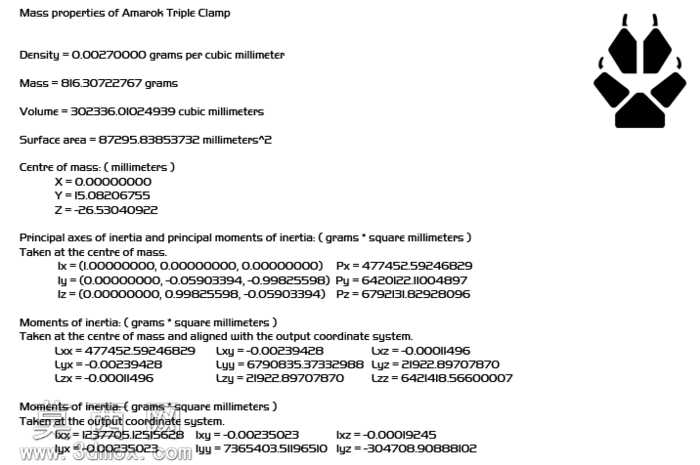

重要质量信息(有关详细信息,请参阅最后截图)

质量:≈816.31克 (820.64 g M8 x 1.25 x 25螺栓)
质量中心(x轴): = 0到8位小数

重要材料信息

材料:6061-t6铝合金(SS)
屈服强度:275 MPa

重要负载信息

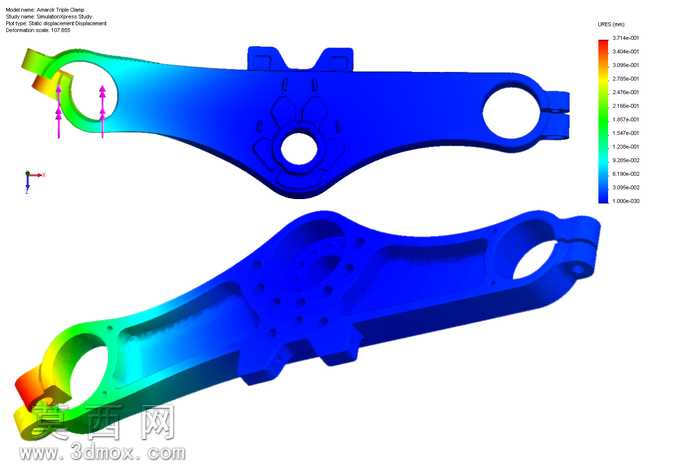

1340 N (≈301.24磅力) 力量应用于糟糕的情况 (司机拉下，以及对自己和重型制动)。 拉下结果≈102.34 MPa的最大应力和最大位移≈0.85毫米。朝着结果≈58.37 MPa的最大应力和最大位移≈0.37毫米。重型制动导致相同的压力朝着司机。 我已经上传。 eprt一边拉下的文件。

重要加工信息

我花时间来把这个3D模型转化为一种数控编程X5和它是简单的机器 (2 d版本)。 最小的端铣刀需要?12毫米。最小的球鼻铣刀铣外需要?4毫米。 使用一个足够小的外半径形状2毫米半径上的端铣刀夹紧口袋双方的洞。 用鼻子?12毫米球铣刀与M6螺纹孔。 使用一个小90度的地方钻中心孔倒角时提高了爪子。 忍受下面有一个常数6毫米的角。 110 毫米 x 110 毫米 x 50毫米，它不应该超过几个小时设置机器，减少部分 （至少需要一个夹具夹紧）。 根据CAM软件，该3D模型可能被转换到一个新的平面与SolidWorks试图导出正确) (问题。

附加信息

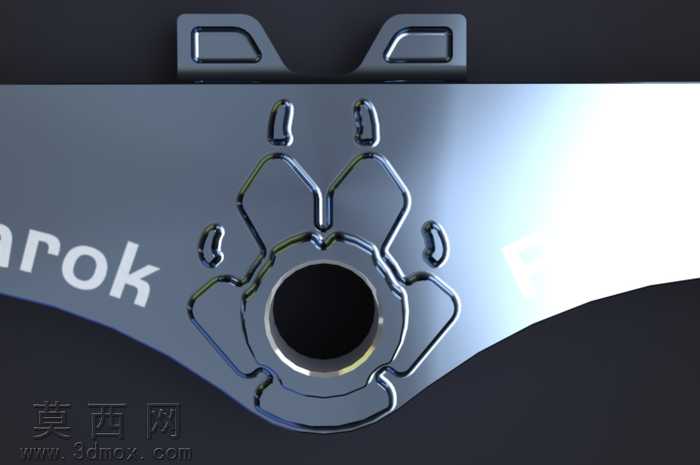

所有指南会见了一个简单的、优雅的和非常严格的一部分。 第一个文件。 第二步是.igs。 这将是有趣的如果一个垫打印机可以打印标识 （被一个加拿大、 我想将我们的国旗和Amarok正面上的字体。 到处呈现有黑色阳极氧化膜材料除外底部需要显示特性和其他漏洞。

在运行其他人好运!
