车间物料周转双箱手推搬运车结构设计

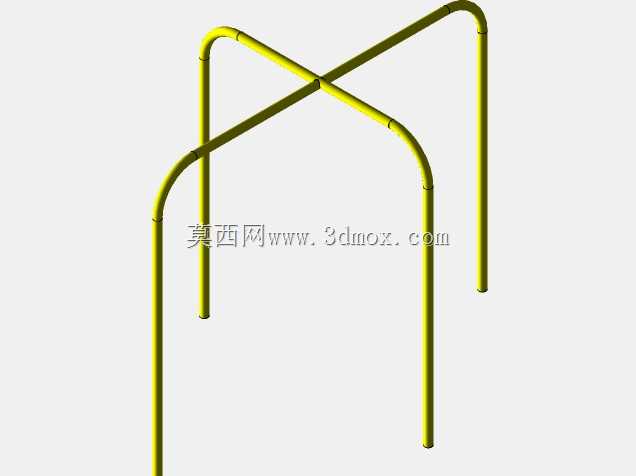

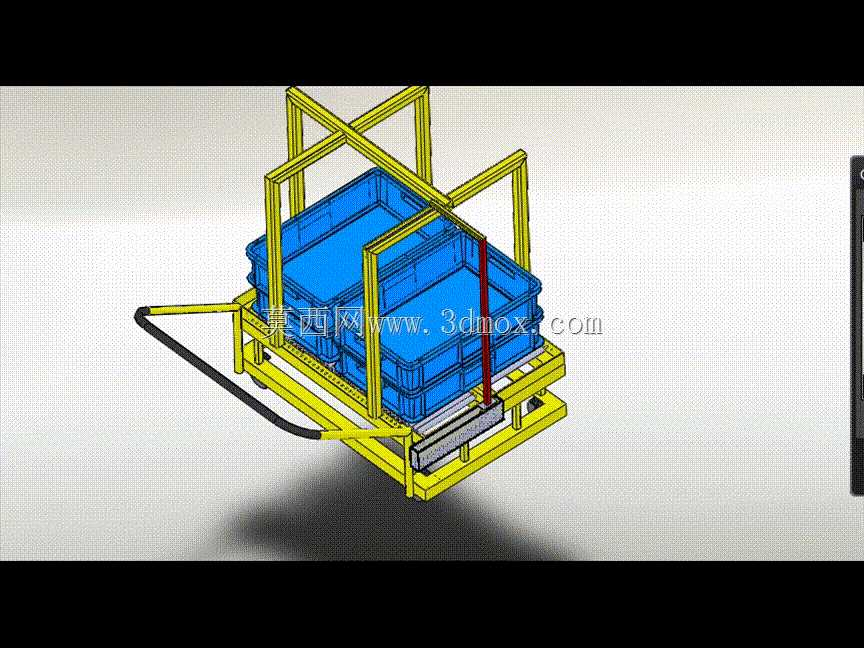

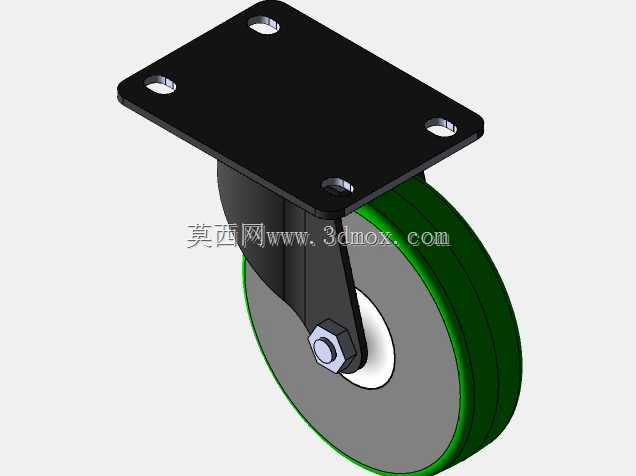

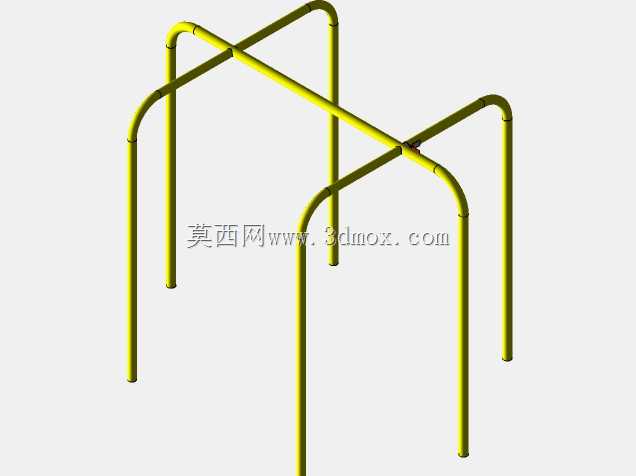

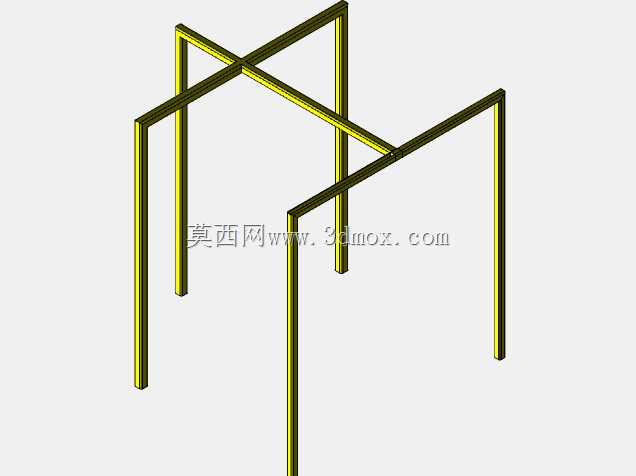

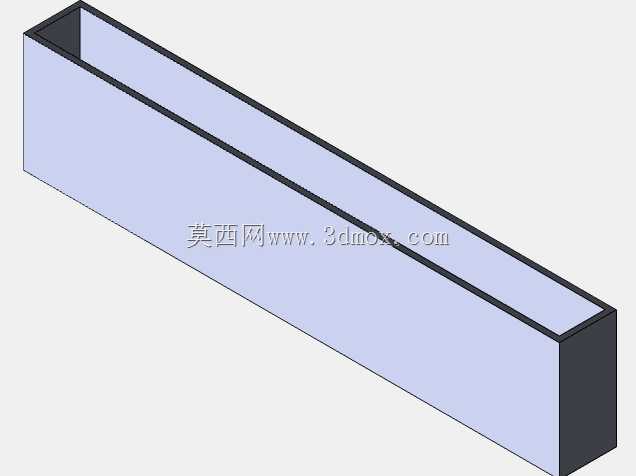

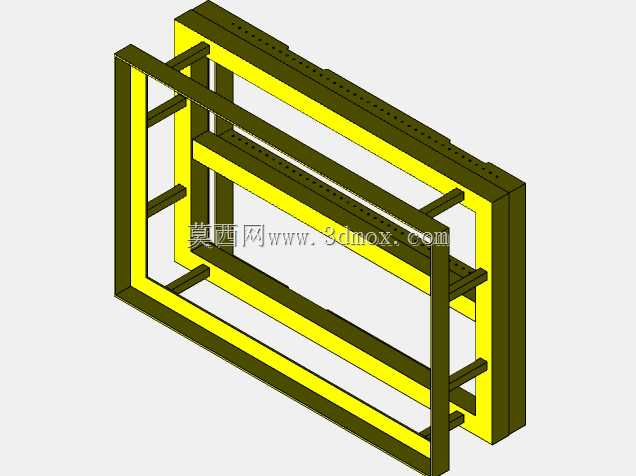

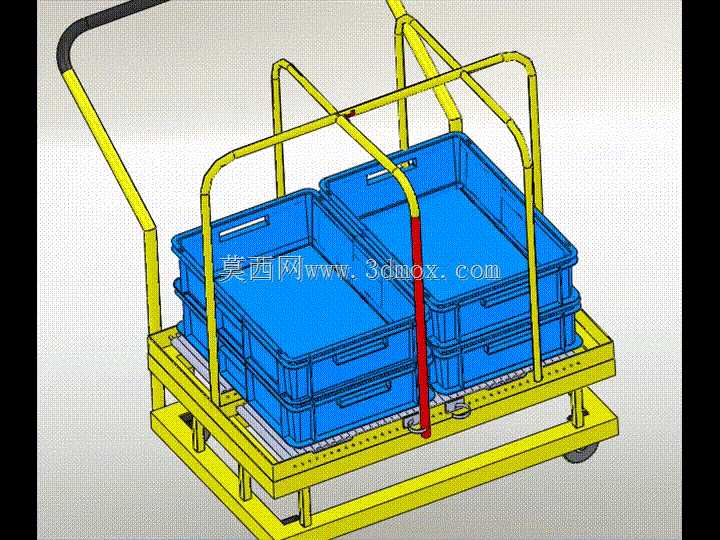

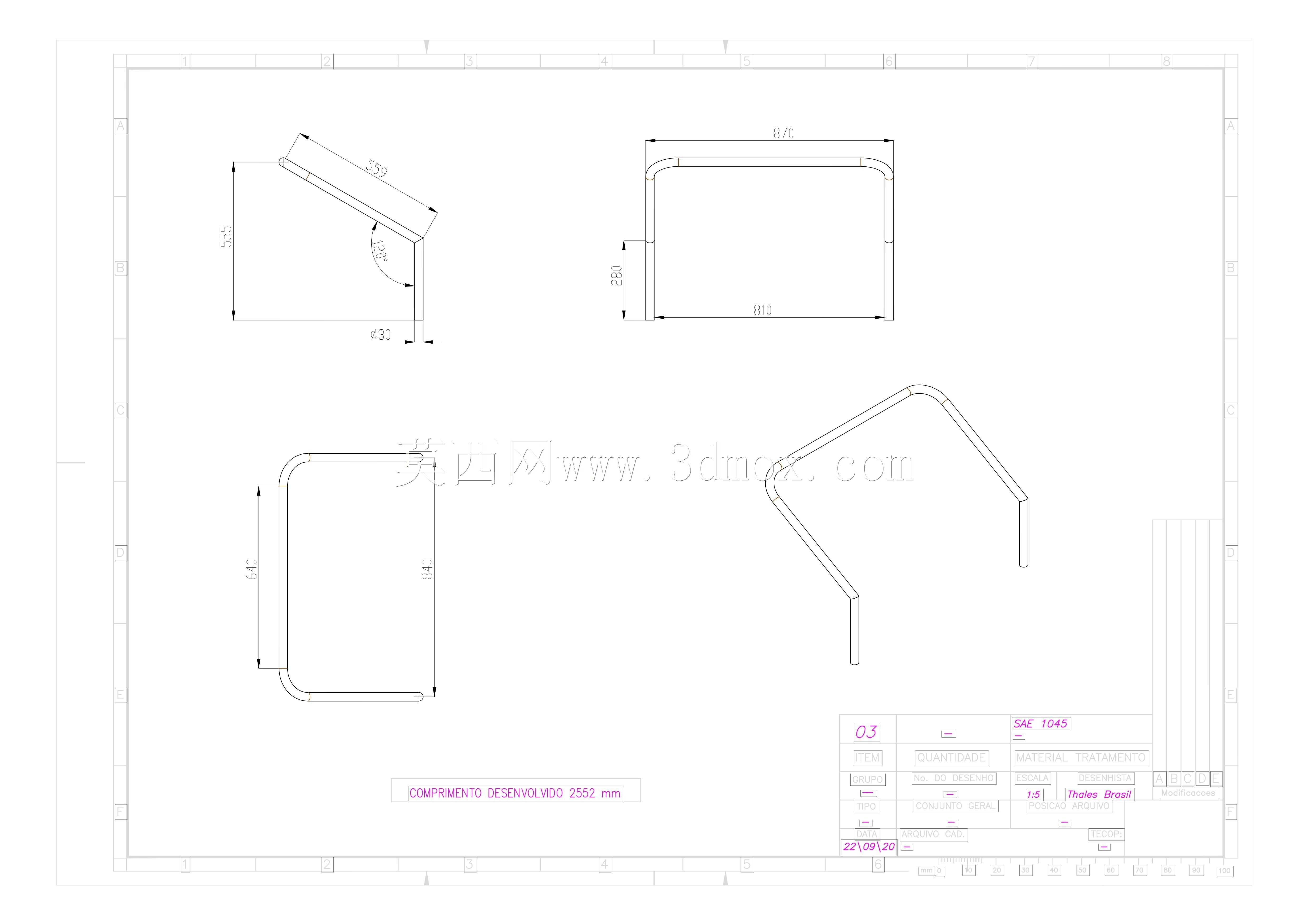

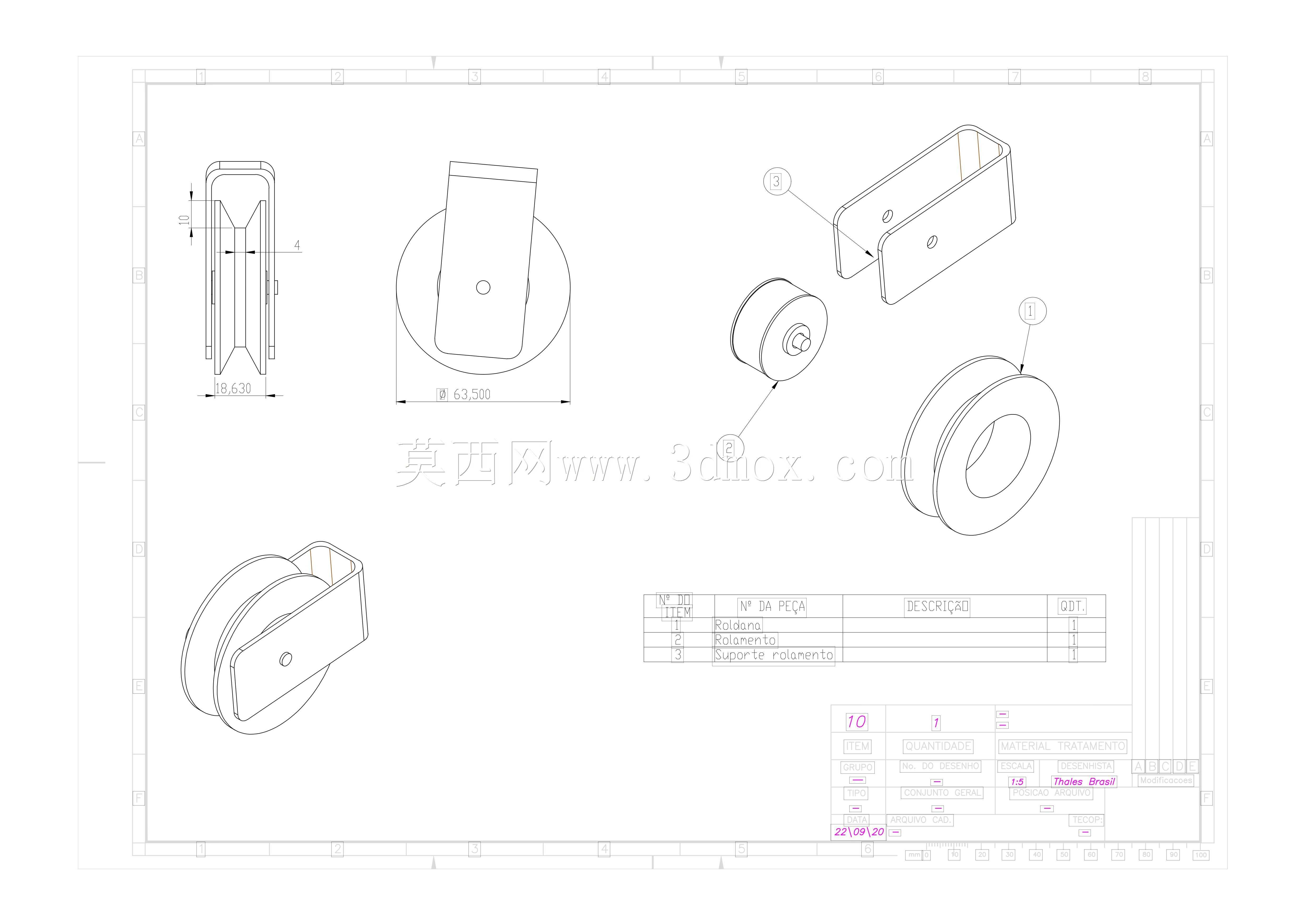

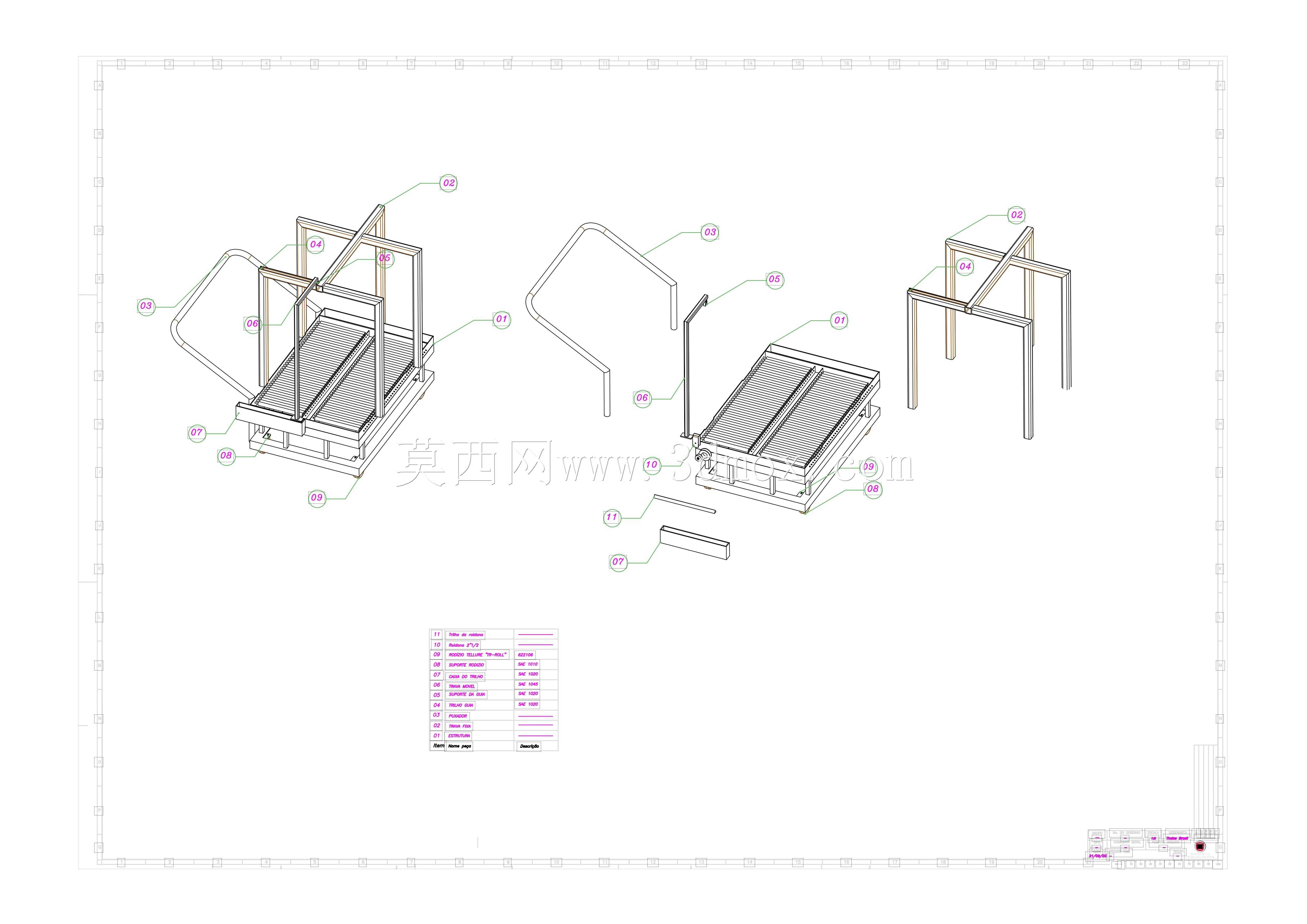

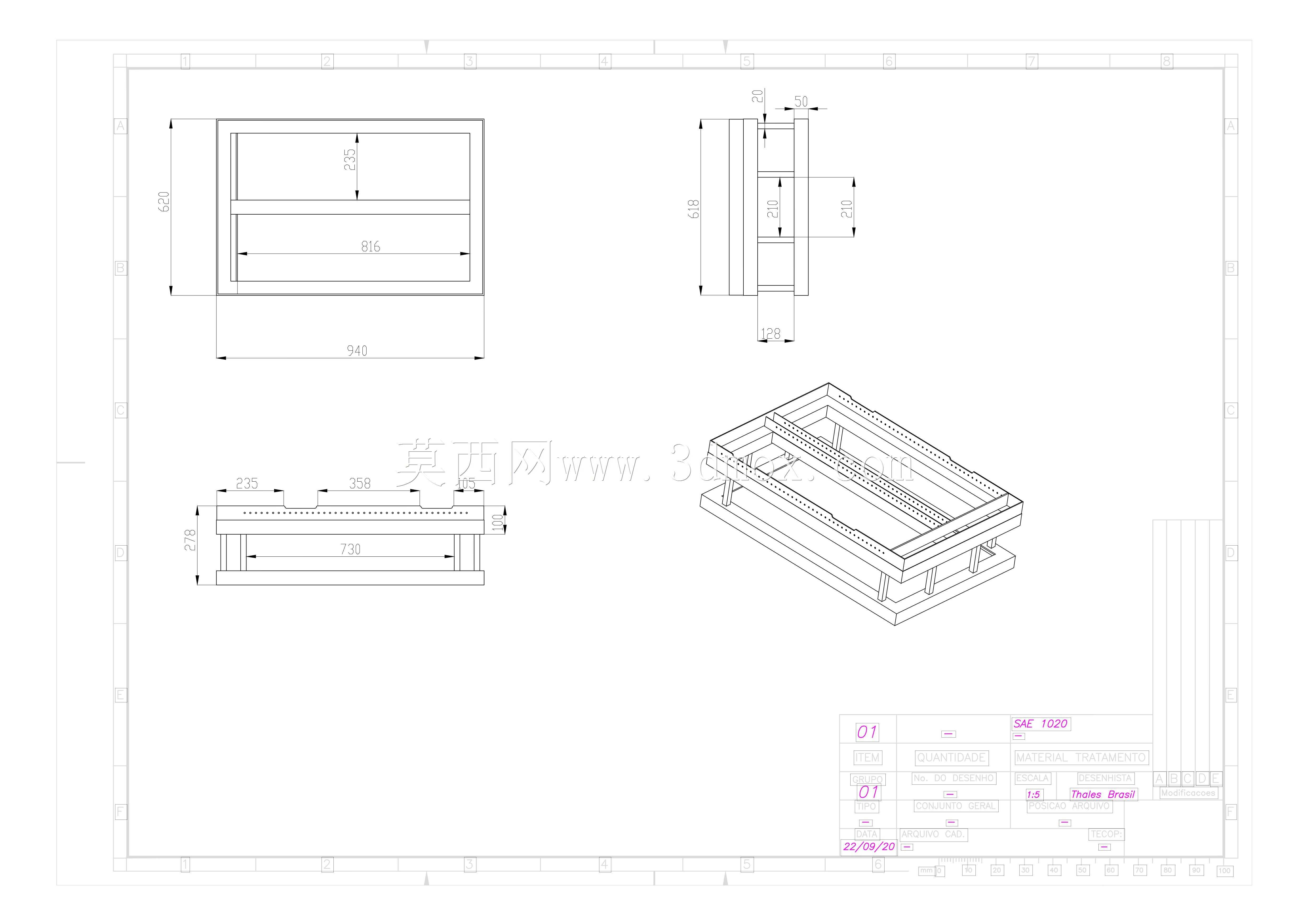

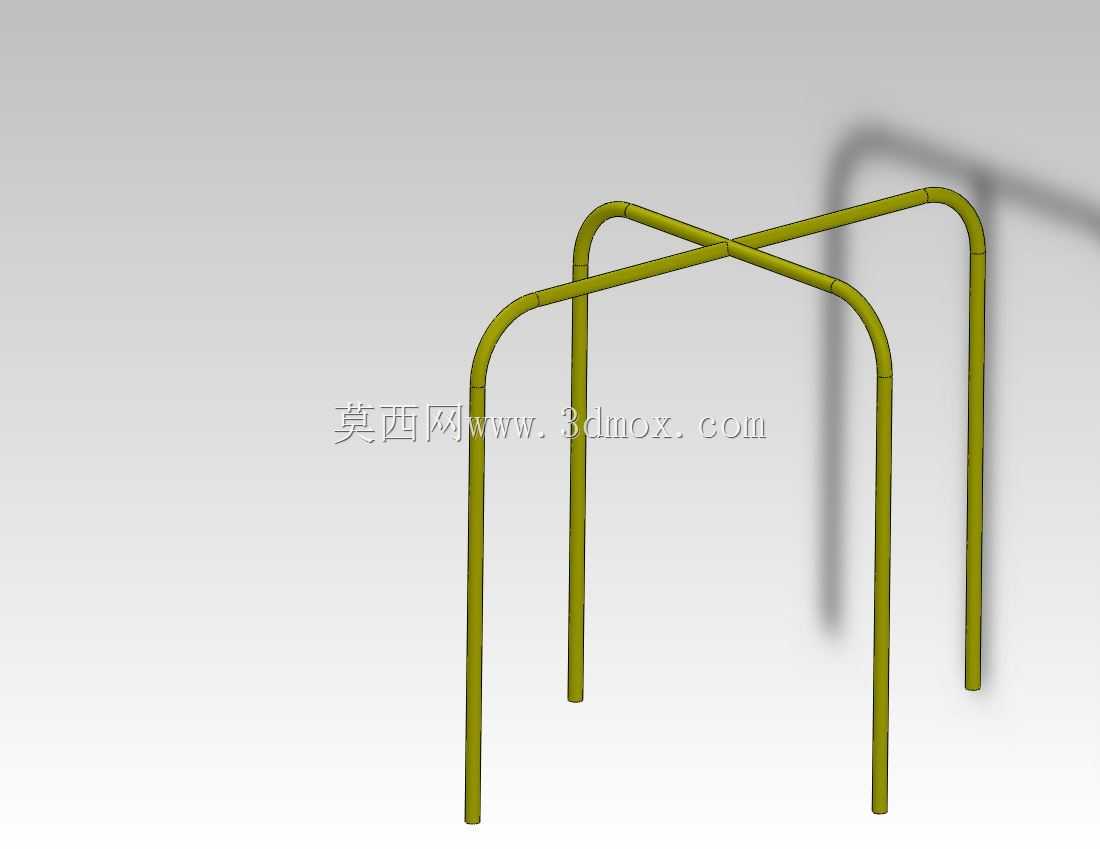

这款手推搬运车主要面向生产车间内部的工位间物料配送、线边仓到作业台的短途转运场景，适配标准化KLT6280系列塑料周转箱的承载需求，解决生产环节中小批量零部件、半成品的人工转运效率问题，尤其适合电子装配、汽配组装、轻工制造等需要频繁补料的流水线作业场景，替代传统无防护的平板推车，避免转运过程中料箱滑移掉落的问题。设备整体采用框架式承载结构，底部为矩形焊接承载底盘，底盘下方配置四个万向脚轮，其中靠近推手侧的两个脚轮带刹车锁定结构，方便在工位旁停靠时固定位置，避免溜车；底盘上方设置弯管焊接而成的防护栏框架，框架内侧预留刚好容纳两个并排叠放周转箱的限位空间，料箱放入后会被四周的弯管围挡限制横向位移，即使推行过程中经过地面接缝、小坡度路段，料箱也不会从底盘滑落。推手部分采用一体化弯管成型设计，握持高度符合人体工程学发力角度，推行时手臂自然弯曲无需过度弯腰，降低长时间转运作业的腰部负荷；框架上的红色标识段为安全警示区，提醒作业人员推行时注意手部位置，避免扶握时被料箱边缘剐蹭。设计过程中优先考虑了标准化料箱的适配性，承载区域的长宽尺寸完全匹配两个KLT6280周转箱的外轮廓尺寸，叠放三层料箱时总高度不超过防护栏的上沿高度，保证满载状态下整车重心稳定，不会出现侧翻风险；底盘框架采用型钢焊接结构，承载面铺设防滑纹理板材，增大料箱底部与底盘的摩擦力，进一步提升转运稳定性。整车的外形宽度控制在常规车间通道的通行宽度范围内，可轻松通过1米宽的人行通道、设备间的狭窄过道，转向半径小，在拥挤的生产车间内也能灵活转向；脚轮采用静音耐磨材质，推行时不会产生过大噪音干扰车间生产环境，同时具备一定的减震能力，转运精密零部件时可减少路面颠簸带来的零件磕碰损伤。防护栏框架采用拆分式焊接结构，若后续需要适配不同尺寸的料箱，仅需更换上部的护栏框架即可，无需改动底部的行走底盘，提升了设备的通用适配能力，降低多场景使用下的改造成本。
