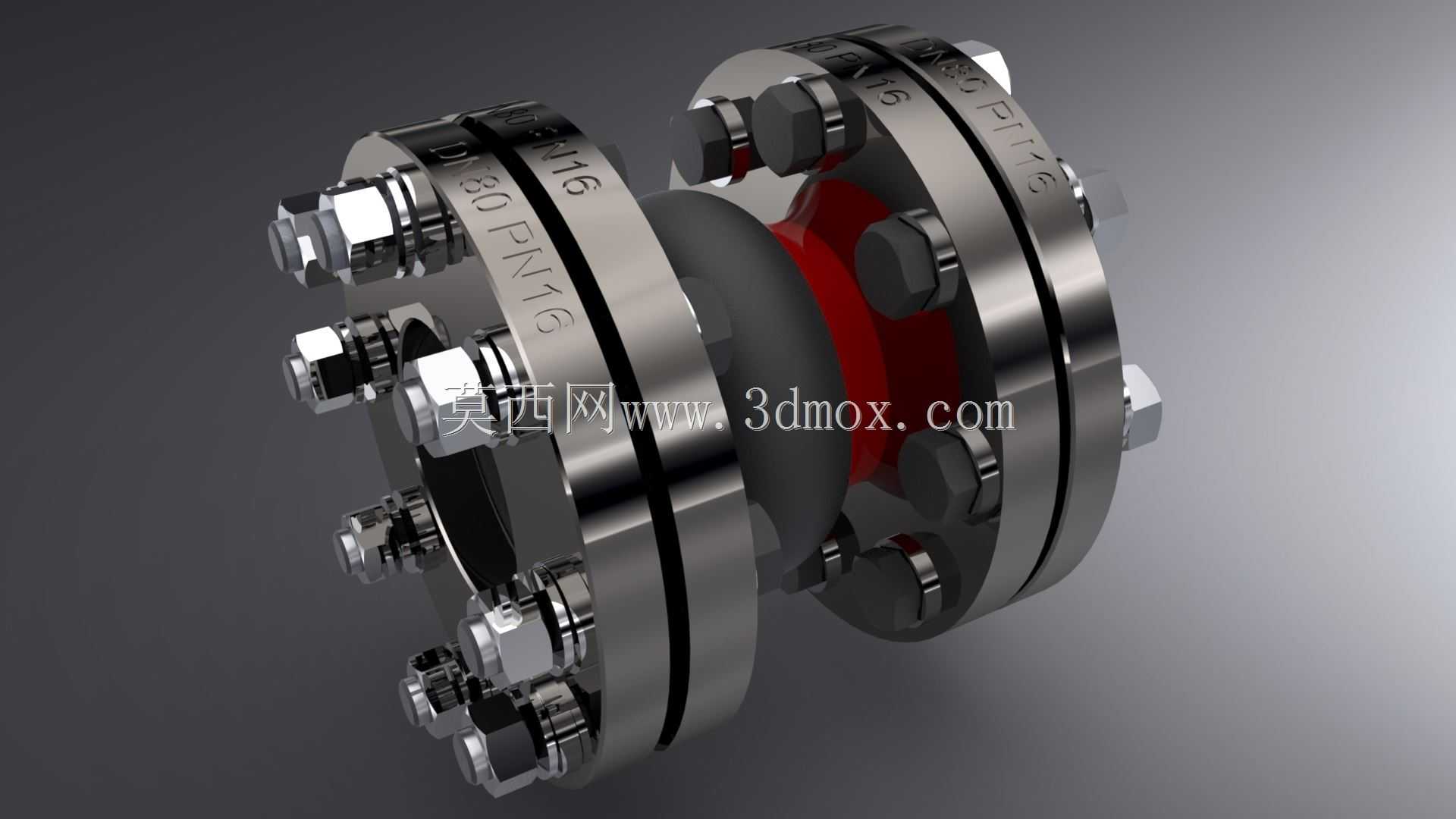

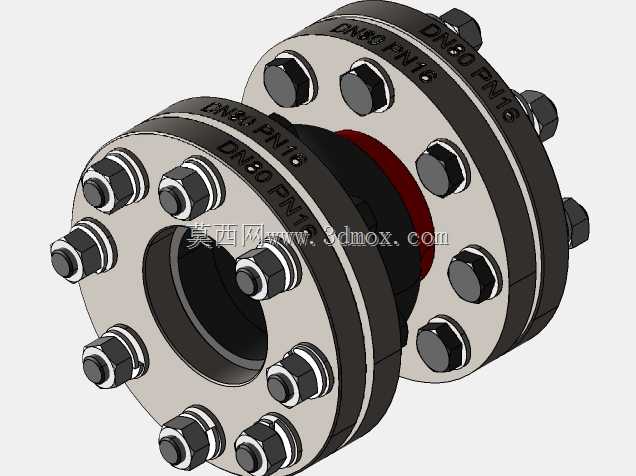

石油管道用法兰式DN80膨胀伸缩接头

该款DN80规格的法兰式膨胀伸缩接头，主要应用于石油输送管路系统中，承担管路热胀冷缩补偿、安装偏差吸收、运行震动隔绝的核心作用，是长距离石油输送管线、炼化装置工艺管路、场站接驳管段中不可或缺的管路连接件。在实际工业场景中，输送石油的金属管路会随着输送介质温度变化、环境温度波动产生轴向伸缩位移，同时泵组运行带来的持续震动、地基不均匀沉降带来的径向错位，都会对管路密封结构、焊接节点造成持续的应力损伤，严重时会出现焊缝开裂、法兰密封失效、介质泄漏等安全隐患，该款伸缩接头正是针对这类工况需求设计的专用补偿元件。从功能特性来看，该接头采用双侧凸面法兰对接结构，法兰公称压力适配PN16等级管路，通过周向均匀布置的高强度螺栓副实现两端法兰的紧固连接，中间的弹性补偿体可实现轴向±25mm范围内的伸缩补偿，同时可吸收最大3°的角向偏移与8mm以内的径向错位，能够有效抵消管路运行中产生的各类位移应力，同时弹性结构可阻断泵组震动沿管路的刚性传递，降低管路系统的共振风险，延长整条管线的密封件与焊接节点使用寿命。在设计思路上，这款伸缩接头采用对称式结构布局，两端法兰的螺栓孔位完全遵循DN80管径的标准法兰尺寸规范，无需额外加工转接件即可直接与同规格的管路法兰、阀门法兰实现对接安装；周向螺栓采用等间距排布，确保紧固时法兰面受力均匀，避免局部压应力过大导致密封件过早失效；中间补偿段采用圆弧过渡结构，避免介质流经时产生湍流压损，同时降低石油介质中杂质在接头位置的淤积风险。从安装边界来看，该接头适配公称通径80mm的管路，法兰外径符合PN16压力等级的标准法兰尺寸，安装时需预留不小于接头本体长度加30mm的轴向安装空间，径向安装空间需覆盖法兰外径加螺栓紧固操作空间，安装过程中可通过调整两端法兰的轴向间距来适配现场管路的实际安装偏差，紧固螺栓时需采用对角循环紧固的方式，确保法兰面平行度偏差不超过0.5mm，保障密封结构的长期可靠性。该接头的金属部件均采用防锈防腐材质处理，可适应石油输送场景下的介质腐蚀与户外环境侵蚀，弹性补偿体采用耐油材质适配石油介质特性，长期运行下不会出现材质溶胀、弹性失效的问题，能够在-20℃到80℃的工作温度区间内稳定运行，满足常规石油输送管路的工况需求。
