带蓄能器组的集成式液压动力供油装置

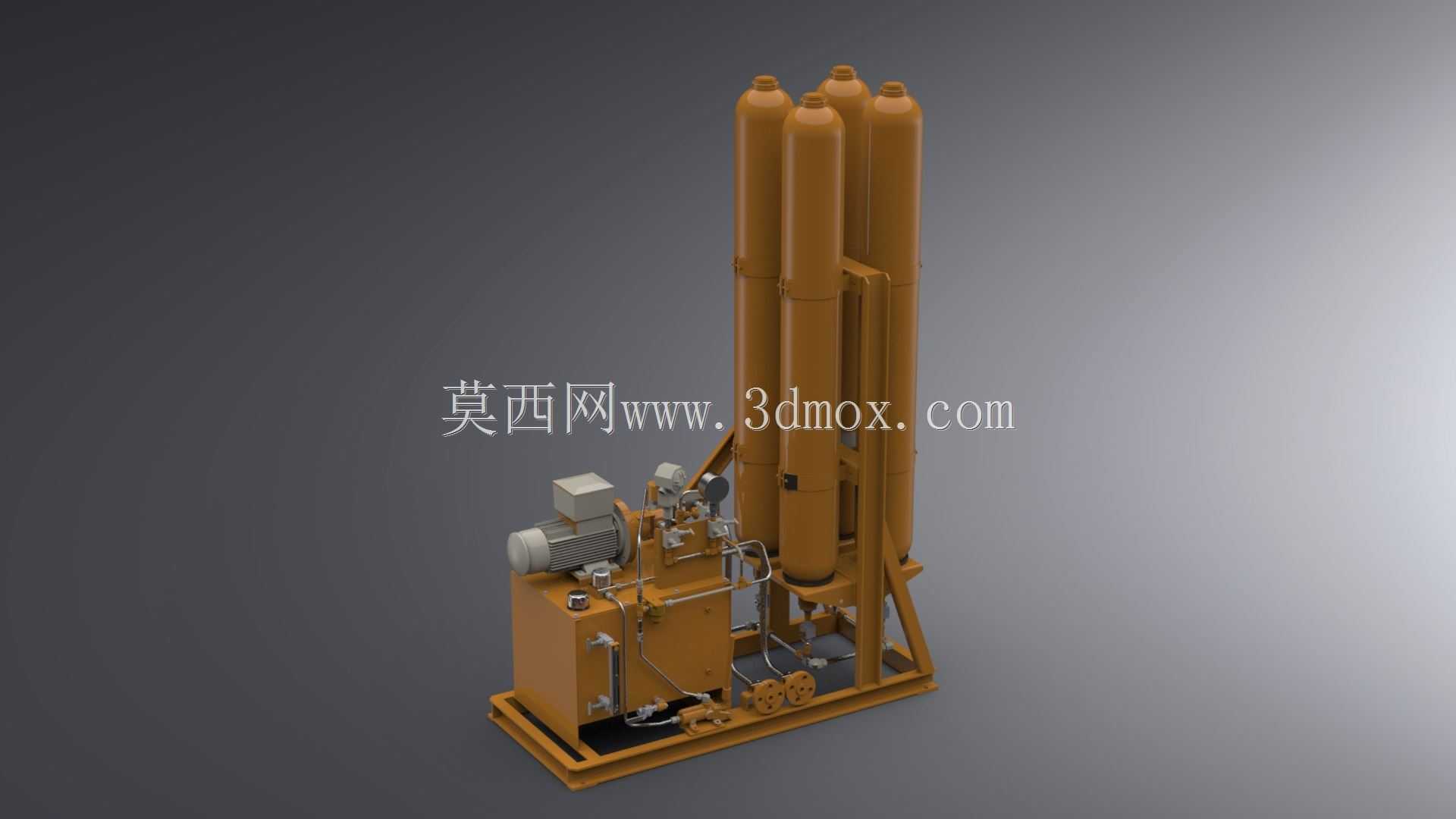

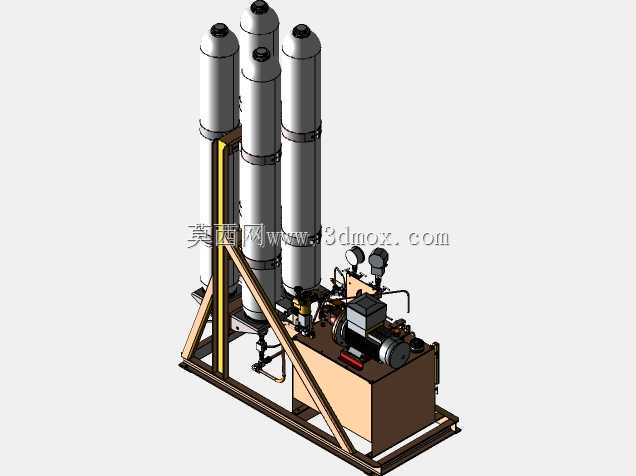

　　这套液压动力供油装置，核心是为需要高压、大流量瞬时供油的重型液压执行机构提供稳定压力源，常见于冶金轧机的压下系统、大型水轮发电机组的盘车制动回路、重型压机的快速补油工位，以及盾构机的辅助保压单元这类工况——这类场景普遍存在执行机构瞬时需油量远超泵组持续供油能力、或者需要在主泵失压时维持短时压力保证设备安全停机的需求，靠常规单泵带溢流阀的液压站根本没法覆盖工况要求。整套装置采用撬装集成式布局，所有元件都固定在同一个焊接型钢底座上，底座采用槽钢拼焊成型，底部预留了叉车孔位，不需要额外做混凝土基础的二次灌浆，现场只要对接进出油口、电控接线和冷却水管路就能投用，对于需要经常转场的工程类设备配套来说，能省掉至少七成的现场安装调试工作量。装置上部竖直布置的四个长筒形元件是皮囊式蓄能器，通过专门的管夹支架分层固定，支架和底座之间采用螺栓连接，蓄能器和主管路之间加装了独立的截止阀与卸荷球阀，单台蓄能器需要检修或者充氮的时候，不用把整套系统泄压，只要关闭对应截止阀、打开卸荷阀排掉单台蓄能器的存油就能操作，不会影响整个系统的正常运行。蓄能器组的选型是按照系统最大瞬时需油量减去主泵持续供油量的差值来计算的，同时预留了15%的冗余容积，保证在主泵切换或者短暂停转的间隙，系统压力降不会超过额定工作压力的10%，避免执行机构出现动作卡顿或者压力冲击。下部的动力单元部分，把油泵、驱动电机、控制阀组、油箱、过滤器、冷却器都集成在同一个撬块上，油泵采用轴向柱塞泵，

　　和电机之间通过钟形罩加弹性联轴器直连，同轴度公差控制在0.1mm以内，避免长期运行出现联轴器磨损或者泵轴油封漏油的问题。油箱采用钢板焊接结构，内部设置了隔板把回油区和吸油区分开，回油区的油液要经过隔板下方的通道绕流到吸油区，延长油液在油箱内的停留时间，让回油带进来的气泡有足够时间上浮析出，同时油箱侧壁安装了液位液温计，底部设置了排污螺塞，方便定期排放油箱底部沉积的水和杂质。控制阀组采用叠加阀安装形式，把溢流阀、单向阀、电磁换向阀、节流阀都叠加安装在同一个油路块上，不用做复杂的管路连接，减少了管路接头的泄漏点，油路块内部的流道经过专门的倒圆角处理，避免流道直角转弯造成的压力损失和局部紊流，阀组的压力测点都预留了测压接头，

　　现场调试的时候可以快速接压力表检测各个点位的压力，不用额外拆接管路。从安装边界来看，整套装置的宽度控制在1.2米以内，长度不超过2米，蓄能器顶部距离底座的高度在3.5米左右，现场布置的时候只要在蓄能器上方预留0.5米的充氮操作空间，侧面预留1米的检修通道就能满足日常维护需求，底座的安装孔位按照通用工业液压站的安装尺寸设计，能适配多数工业现场的预埋螺栓位置。设计的时候特意把高压管路都布置在撬块内侧，外侧只留操作手柄、仪表和外接油口，避免现场搬运或者操作的时候磕碰高压管路造成安全隐患，所有管路的焊接都采用氩弧焊打底，焊完之后做酸洗磷化处理，再进行循环冲洗，直到管路内的油液清洁度达到NAS 8级以上才会接入阀组和泵体，

　　避免杂质进入元件造成磨损卡阀。在实际使用中，这套装置可以根据不同的工况需求调整蓄能器的充气压力，一般充气压力设置为系统工作压力的60%-70%，如果是用于保压工况可以适当提高充气压力，如果是用于吸收液压冲击则适当降低充气压力，阀组上的溢流阀作为系统的安全阀，设定压力比系统最高工作压力高10%左右，避免系统超压损坏元件。回油路上安装了带旁通阀的回油过滤器，当滤芯堵塞压差达到0.35MPa的时候旁通阀会自动打开，避免回油阻力过大造成系统背压过高，同时过滤器上的压差发讯器会接电控系统给出报警信号，提醒维护人员更换滤芯。整套装置的管路走向都做了固定处理，长管路每隔0.8米就设置一个管夹，避免系统带压运行的时候管路出现振动造成接头松动漏油，电机接线盒的方向可以根据现场接线需求调整，不用改动整体结构就能适配不同方向的进线要求。
