工业柴油机配套小型燃油储油箱结构

　　这款小型储油箱体主要适配固定工位工业柴油机的燃油供给配套场景，也可作为小型液压动力单元的承压储油腔体使用，常见于车间备用柴油发电机组、小型工程设备动力包、户外移动式液压作业站的配套供油系统中，承担燃油存储、供油稳压、杂质初步沉降、液位与压力监测的多重作用。从实际工程应用的角度看，这类储油箱的设计首先要规避的是供油过程中出现的气阻、杂质吸入、液位误判问题，因此在结构布局上做了多维度的细节考量。箱体整体采用长方体钣金焊接结构，这种构型的核心优势是可以最大化利用设备安装空间，在有限的占地投影面积下实现额定储油容积，同时平直的外壁可以直接作为安装基准面，不需要额外设计复杂的安装转接支架，降低配套设备的整体装配复杂度。

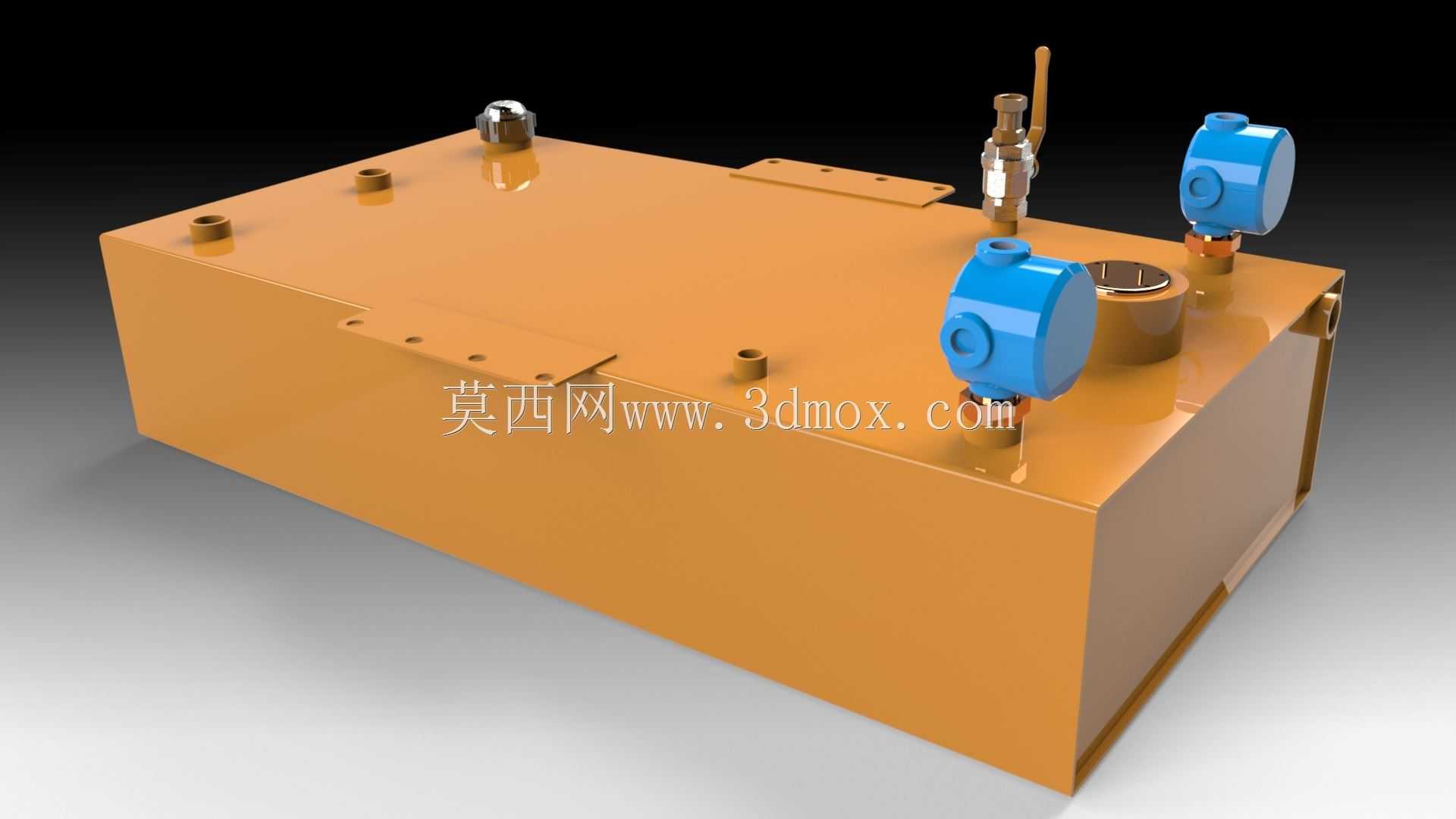

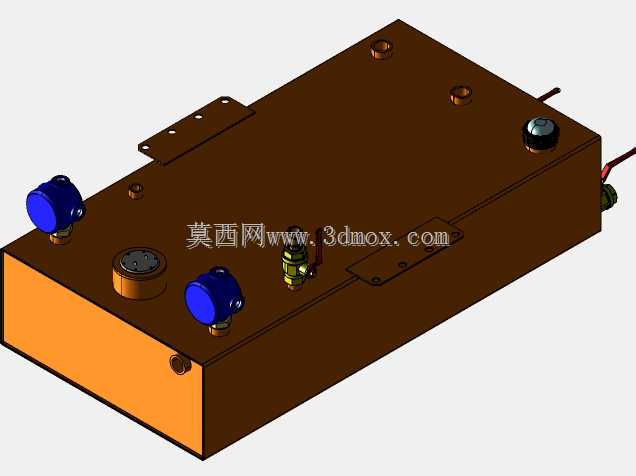

　　箱体顶部的接口布局经过了实际工况的适配优化：两个带蓝色防护端盖的接口分别为出油口与回油口，出油口位置做了抬高处理，避免箱体底部沉降的杂质被直接吸入供油管路，回油口则延伸至箱体内部靠近侧壁的位置，减少回油冲击产生的气泡，避免供油管路混入空气造成柴油机怠速不稳、液压系统压力波动的问题。顶部设置的带阀门的接头是排气与注油一体接口，设备首次注油时可以通过该接口排出箱内空气，日常运维中也可以通过该接口连接外置抽注油设备，不需要打开顶部的主注油口就能完成补油作业，减少开盖过程中杂质落入箱体的概率。顶部的两个螺纹凸台是液位传感器与压力传感器的安装位，可以直接适配常规规格的工业传感器，不需要现场二次开孔加工，降低现场改装的密封失效风险。

　　箱体侧面预留的外螺纹接口是应急放油口，位置贴近箱体底部的最低处，在设备长期停用或者需要彻底更换箱内油品时，可以通过该接口完全排空箱内残液，避免残留的变质油品堵塞供油管路。箱体顶部与侧面焊接的带孔安装耳板是核心的安装受力结构，耳板上的安装孔位做了沉头处理，安装螺栓锁紧后不会突出耳板表面，避免和周边其他部件产生干涉，耳板与箱体的连接位置做了三角加强筋焊接，在设备移动或者产生振动的工况下，不会出现耳板焊缝开裂的问题。从安装边界来看，箱体的所有外接接口均布置在顶部与单侧端面，其余三个外壁均为无凸起的平直钣金面，在配套设备的布局设计中，可以将这三个平直壁面紧贴设备机架或者其他部件安装，不需要预留额外的操作空间，

　　仅需要在接口布置的一侧预留足够的管路连接与阀门操作空间即可，大幅提升了配套布局的灵活性。箱体顶部的主注油口带内嵌式滤网，可以在注油过程中过滤掉燃油中的大颗粒杂质，注油口的密封盖采用螺纹旋紧结构，配合密封胶圈可以实现IP65级别的密封，在户外淋雨或者高粉尘工况下，不会出现雨水渗入、粉尘进入箱体污染油品的问题。在壁厚设计上，箱体主体采用3mm厚度的冷轧钢板焊接成型，焊接完成后整体做酸洗磷化处理再喷涂橘色防锈漆，既可以满足常压储油的强度要求，避免长期使用过程中出现箱体变形渗漏的问题，也可以适配工业场景下的防腐蚀需求，在常规车间环境下的防锈寿命可以达到8年以上。箱体底部做了10mm高度的垫高支脚，让箱体底面和安装基面之间留出空隙，既可以避免底面长期和安装基面接触产生积水锈蚀，也可以在底部出现渗漏时及时发现漏点，不会因为积液浸泡导致渗漏点扩大。在实际选型匹配过程中，这类储油箱的有效储油容积需要按照配套柴油机满负荷运行8小时以上的耗油量来设计，同时要预留10%左右的膨胀空间，避免环境温度升高时燃油膨胀溢出，这款箱体的内部容积设计刚好覆盖了30kW以下工业柴油机的日常燃油存储需求，也可以适配15kW以下小型液压站的液压油存储需求，接口的通径尺寸匹配常规的通径10mm供油管路，不需要额外做变径转接就能直接和常规的柴油机供油系统、液压站阀组连接。
