RBMK-1000型切尔诺贝利核反应堆堆芯容器结构

　　在核电工程领域，反应堆堆芯容器是承载核反应核心区域的关键承压结构，本次还原的RBMK-1000堆芯容器结构，严格遵循1:1实装比例复刻，完整复现了该型反应堆堆芯承载结构的全部几何特征与安装接口细节。从实际工程应用场景来看，这类堆芯容器属于压力管式石墨慢化沸水堆的核心承载部件，服役于核岛主系统区域，需要长期在高温、高压兼高中子辐照的严苛工况下运行，既要为堆内部件提供稳定的安装基准，也要构成一回路冷却剂的压力边界，防止放射性介质外泄，同时还要为顶部控制棒驱动机构、底部燃料通道相关组件提供精准的安装定位接口。

　　从结构功能特性来看，该容器整体采用立式圆筒形承压结构设计，上部为带密集通道开孔的法兰端盖区域，这些开孔对应每一根压力管的安装位置，需要保证孔位同轴度、孔间距公差控制在核电设备要求的高精度范围内，避免后续压力管安装出现错位导致密封失效；筒身中段设置有多道环形加强筋结构，这部分设计是为了平衡内部高压带来的环向应力，在长期辐照蠕变的工况下减少筒身的径向变形量，保证整体结构的尺寸稳定性；下部为渐缩式的支撑裙座结构，裙座上设置有均匀分布的支撑脚，直接与反应堆堆坑内的预埋基础相连，承担整个堆芯容器连同内部堆内构件、燃料组件的全部竖向载荷，同时裙座区域也预留了冷却剂下腔室的流道空间，保证一回路冷却剂能够均匀分配进入每一根压力管，带走核裂变产生的热量。

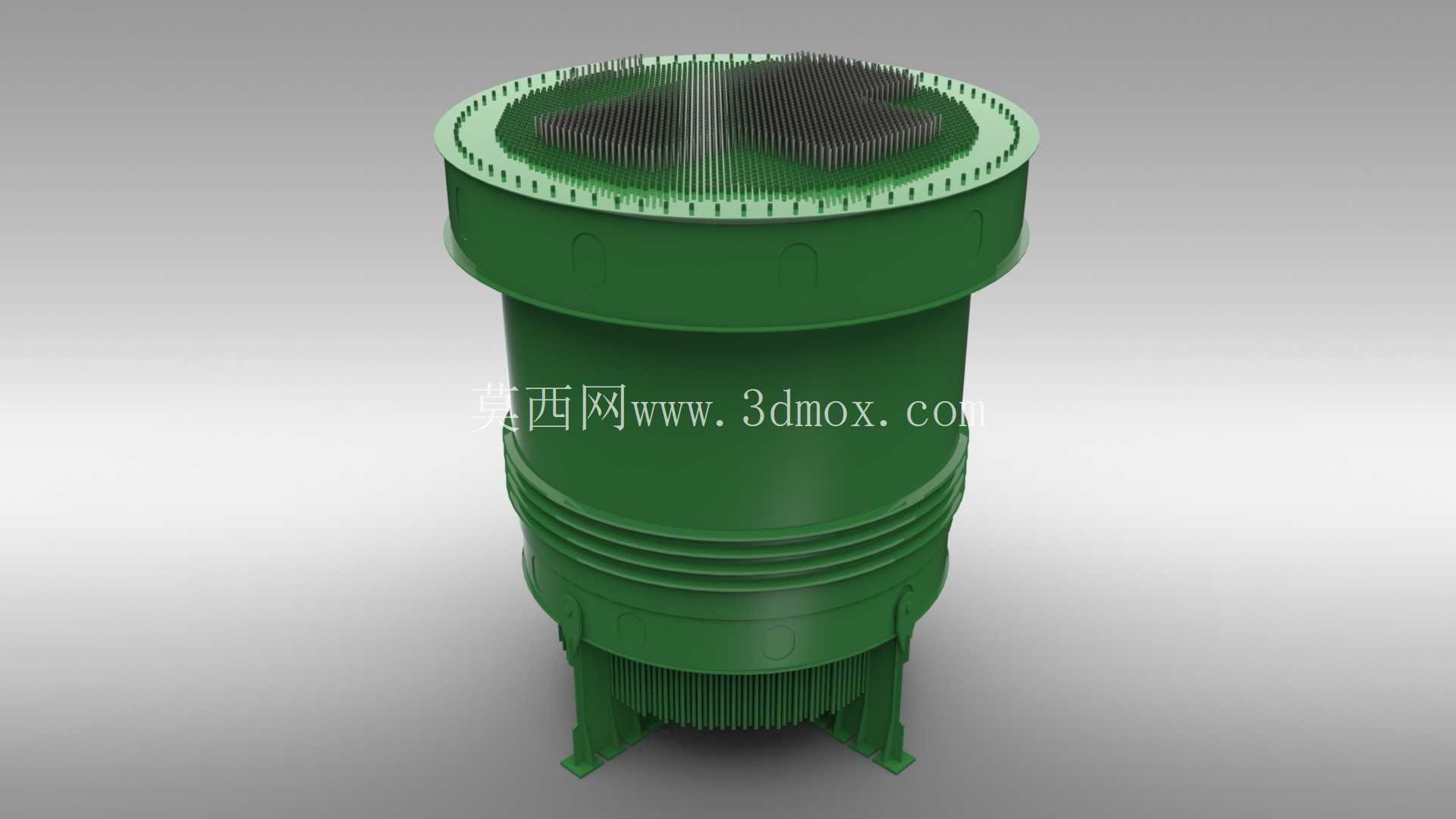

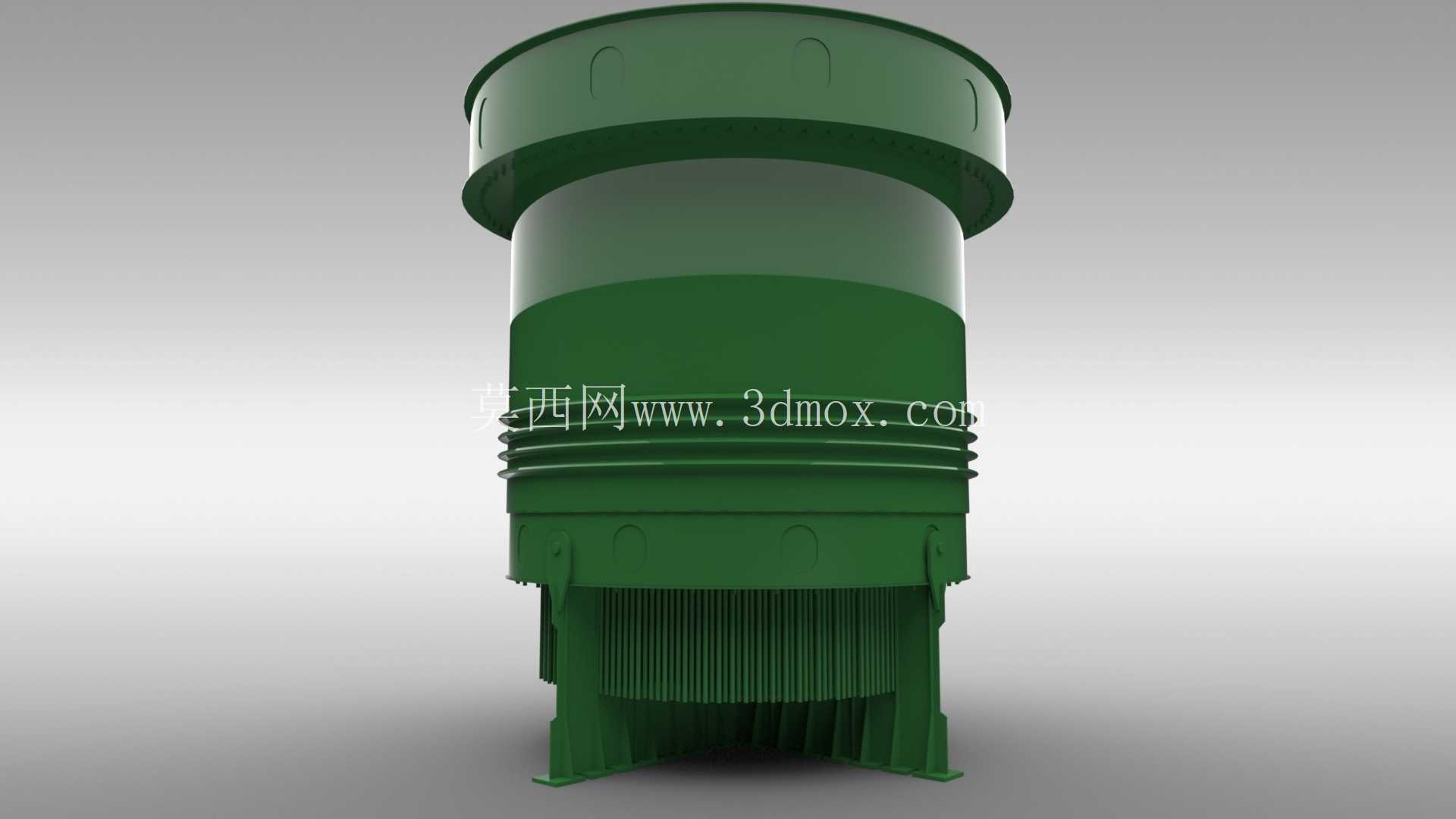

　　在建模思路的还原上，整个结构优先保证了安装边界尺寸的准确性：顶部端盖的开孔阵列完全匹配实装的压力管排布规律，中心区域的开孔密度与边缘区域的开孔避让结构都做了精准复现，筒身的壁厚变化、加强筋的截面尺寸与排布间距都参考了公开的该型反应堆结构资料，下部支撑脚的安装孔位、支撑面的平面度要求都在模型中做了对应体现，能够为核电科普展示、堆内结构教学、核工程相关的结构验证提供准确的几何参考。不同于常规压力容器的设计，该堆芯容器因为采用压力管结构，不需要整体承受极高的内压，但需要兼顾上千个压力管接口的密封可靠性，因此顶部法兰面的平面度、各开孔的位置度是整个结构加工与安装的核心控制指标，模型中也对这些关键配合面做了单独的结构区分，方便后续做装配仿真或者公差分析时快速识别关键特征。

　　从安装边界的角度来看，该容器整体为立式安装，安装时需要保证筒体的垂直度偏差控制在极小的范围内，否则会导致内部压力管出现倾斜，影响控制棒的正常落棒动作，进而带来核安全风险；下部支撑脚与基础的连接需要采用预埋螺栓定位，每个支撑点的载荷分配需要经过严格计算，避免出现不均匀沉降导致筒身变形；上部端盖区域需要预留足够的操作空间，满足换料期间燃料组件、控制棒组件的吊装作业需求，模型中也完整还原了端盖边缘的吊装接口结构，能够为相关的吊装方案仿真提供几何依据。此外，筒身外壁的环形结构除了加强作用外，也为外部的保温层、辐射屏蔽层安装提供了固定接口，这些细节结构在模型中都有对应体现，能够完整复现实装状态下的外部装配关系。
