立式双车位自行车停放支架结构设计

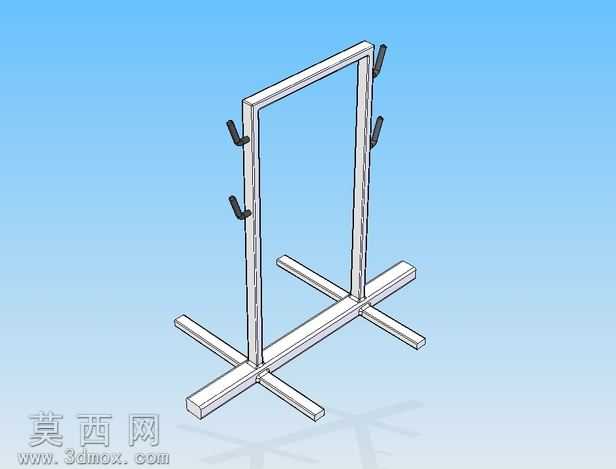

本作品为立式双车位自行车停放支架，采用Solid Edge完成全参数化三维建模，建模过程遵循自底向上的装配逻辑，先分别完成底座十字支撑构件、竖向立柱、侧边挂钩等独立零件的特征建模，再通过同轴配合、面重合配合、距离约束完成整体装配，所有零件间的装配间隙控制在0.2mm以内，符合实际金属加工的公差要求。渲染阶段采用哑光金属材质模拟方管钢材的表面质感，为黄色漆面设置低粗糙度、弱金属度的材质参数，还原喷塑方管的细腻磨砂触感，挂钩部分采用黑色硬质橡胶材质，设置高粗糙度、低反光的材质属性，模拟橡胶防滑垫的真实视觉效果，场景采用三点布光方案，主光源从侧上方45度投射，勾勒支架的整体轮廓，辅光源补充暗部细节避免阴影死黑，顶光强化顶部结构的立体感，最终渲染图清晰呈现支架的结构比例与材质特征。结构设计上，底座采用十字交叉方管布局，四根向外延伸的支撑脚大幅提升支架的接地面积，降低整体重心，避免停放自行车时出现侧翻风险，竖向立柱采用矩形方管焊接在底座中心位置，保证足够的结构强度，立柱两侧对称设置三对黑色挂钩，可同时挂载两台自行车，挂钩的弧度经过反复调整，刚好适配自行车车架的管径，挂取顺畅且不会刮伤车漆，挂钩与立柱采用嵌入式连接，承重能力可满足普通家用自行车的停放需求。设计思路围绕小空间自行车收纳需求展开，摒弃传统落地式停车架占用横向空间的弊端，采用立式挂载的方式将自行车竖向放置，大幅节省地面占用面积，整体结构简洁无冗余零件，加工难度低，仅需方管切割、焊接、喷塑、挂钩装配几个工序即可完成量产，适合家庭阳台、楼道、自行车门店等场景使用，建模过程中所有方管的壁厚、支撑脚长度、挂钩间距都经过实际尺寸校验，可直接导出工程图用于生产加工。
