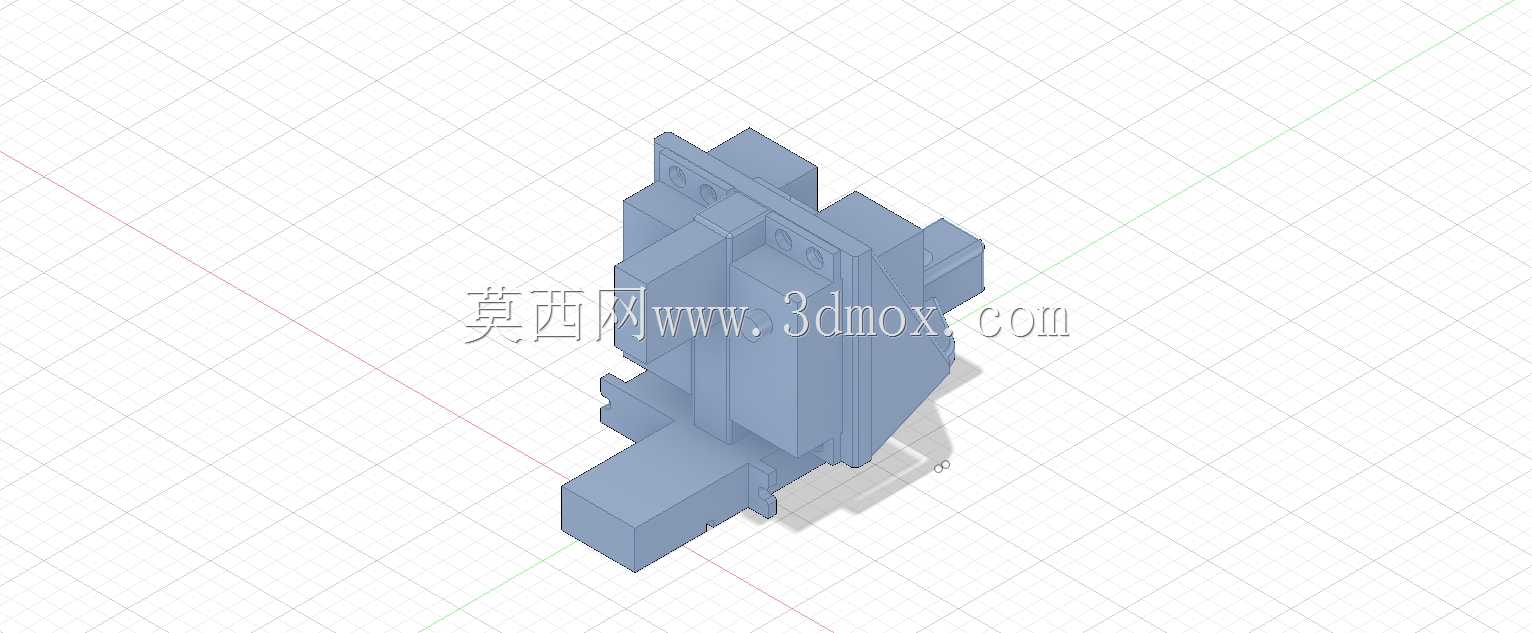

伺服安装基座组件结构设计

这款伺服安装基座组件，主要面向工业自动化产线、非标自动化设备、小型数控加工单元的伺服驱动单元配套安装场景，是伺服动力单元与设备机架之间的核心连接承载构件，承担着固定伺服本体、保障传动同轴度、抵消设备运行振动、预留走线与调节空间的核心作用，能够适配中小功率伺服的侧装、竖装等多种安装工况，在3C电子装配设备、小型包装输送设备、非标检测工位的动力模组搭建中都能发挥适配作用。从实际用途来看，该组件并非完整的伺服安装总成，而是聚焦安装对接核心区域的结构设计，重点解决伺服本体与设备安装面的定位匹配问题，组件上预留的多组凸台与卡槽结构，分别对应伺服本体的定位销孔、锁紧螺丝位以及传动端的避让空间，能够在安装时快速完成伺服的初定位，减少现场安装时的反复调校工作量，同时凸台结构能够提升安装面的局部刚性，避免伺服满负载运行时因安装面形变导致的传动偏心、异响甚至伺服轴磨损问题。在功能特性设计上，这款安装组件采用一体化块式结构设计，摒弃了多片拼接式安装座的累计公差问题，整体结构的抗扭刚性更强，能够承受伺服急停、正反转切换时产生的瞬时冲击载荷；组件侧面预留的阶梯式卡槽，可适配不同厚度的设备安装板，无需额外加工转接垫片即可完成安装固定，底部延伸的凸块结构可作为安装时的限位挡边，方便安装人员快速对齐安装孔位，降低现场装配的难度。从设计思路层面，这款组件优先考虑了安装场景的通用性与结构的可靠性，没有做冗余的造型设计，所有结构特征都服务于安装定位与承载需求：主体的加厚块体设计保障了整体结构强度，避免长期运行后的结构形变，各个安装位的凸台做了等高处理，保障伺服安装面的平面度公差控制在合理范围内，减少伺服轴的径向受力；同时针对伺服运行时的散热需求，组件与伺服接触的位置预留了微小的通风间隙，避免安装面完全贴合导致伺服本体局部散热不畅的问题。在外形尺寸与安装边界上，这款安装组件整体采用紧凑化设计，整体轮廓适配中小功率伺服的安装尺寸，不会占用过多的设备内部安装空间，各个安装孔位的间距符合主流伺服的安装孔距标准，横向与纵向的安装边界都做了圆角过渡处理，避免安装时尖锐边角划伤操作人员或者线缆，组件的安装基准面做了平整化处理，能够保障安装后伺服的输出轴与传动模组的输入轴保持较高的同轴度，减少传动过程中的功率损耗与异常磨损，适配常规自动化设备内部局促的安装空间，无需对原有设备机架做大规模改造即可完成伺服单元的加装或者替换。
