十字交叉圆形导轨滑动连接组件

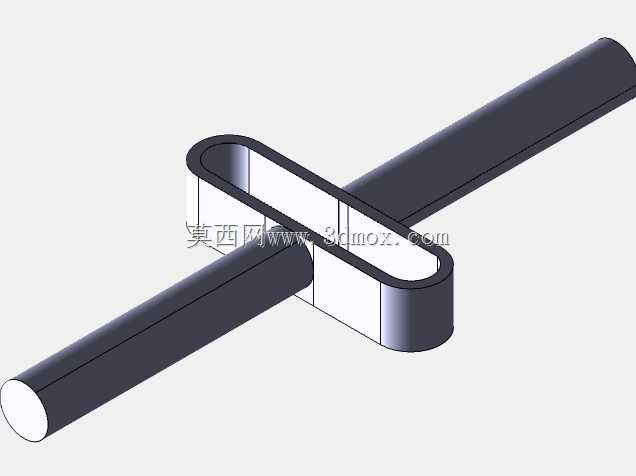

该滑动连接组件主要应用于各类需要实现垂直交叉方向直线导向传动的工业设备场景中，常见于轻工生产线的工位调节机构、小型专用设备的位移导向单元、工装夹具的位置调整模块，也可适配教学演示类机械结构的传动展示单元，能够为两个垂直布置的圆柱杆件提供稳定的滑动连接支撑，实现两个方向独立的直线位移传递。在实际设备运行过程中，该组件承担着交叉轴系间的滑动导向与连接承载作用，套设于圆形杆件外侧的滑块主体可沿杆件轴向顺畅滑动，同时为垂直方向贯穿的另一根圆形杆件提供稳定的滑动通道，两个方向的滑动运动互不干涉，能够满足设备中需要实现十字交叉方向位移调节的功能需求，可承受常规工况下的径向载荷与滑动摩擦力，保证位移过程的平稳性，避免杆件滑动过程中出现卡滞、偏斜的问题。从设计思路来看，该组件采用开放式长圆形滑套结构作为主体，滑套的内孔尺寸与配套圆形杆件的外径做精密适配，保证滑动配合间隙处于合理区间，既不会因间隙过大导致滑动过程晃动偏移，也不会因间隙过小造成滑动阻力过大、磨损加剧的问题；滑套的两端做圆弧过渡处理，能够减少滑动过程中与杆件表面的刮擦，降低配合面的磨损速率，延长组件的使用寿命；滑套中部开设垂直方向的贯通圆孔，用于穿设另一根垂直布置的圆形杆件，贯通孔的内径同样与对应杆件做滑动配合设计，孔口位置做倒角处理，方便杆件装配穿入，同时避免孔口锐边划伤杆件表面镀层。在外形尺寸与安装边界方面，该组件整体结构紧凑，滑套主体的长度根据配套杆件的导向行程需求做匹配设计，能够保证滑动过程中滑套与杆件的配合长度始终满足支撑稳定性要求，不会因配合长度过短导致滑动侧翻；滑套的壁厚根据承载需求做合理设定，在保证结构强度、满足承载要求的前提下尽可能控制整体重量，降低滑动过程中的惯性阻力；垂直贯通孔的中心与滑套主体的中心处于同一平面，保证两个方向杆件的轴线始终保持垂直相交状态，避免因装配偏移导致滑动卡滞；组件整体无额外突出的安装结构，可直接套设于杆件外侧使用，也可根据实际安装需求在滑套侧面加装固定顶丝，实现滑块在杆件任意位置的锁紧固定，适配不同设备的安装使用需求，不需要对配套杆件做额外的结构改造，安装适配性较强。
