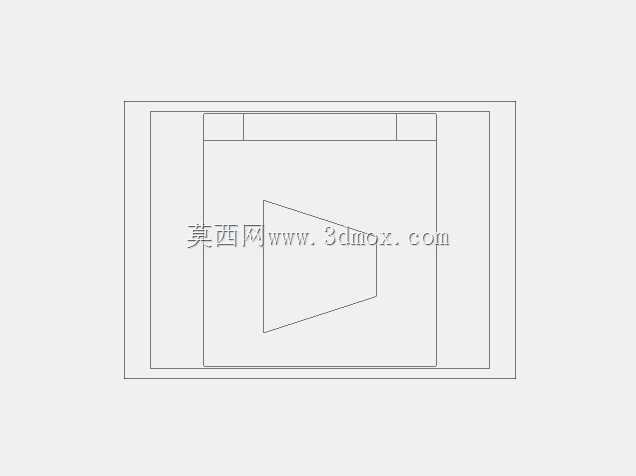

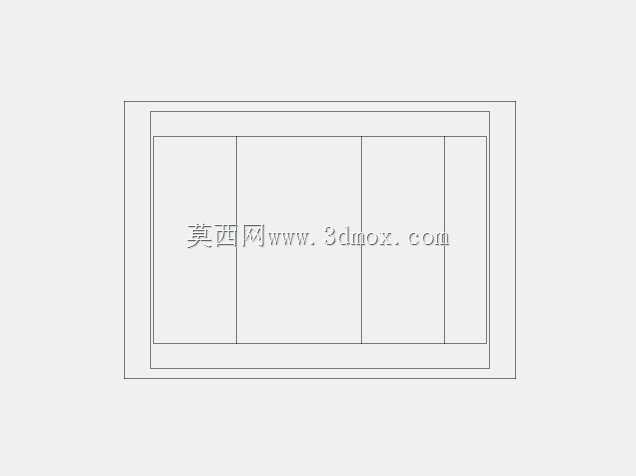

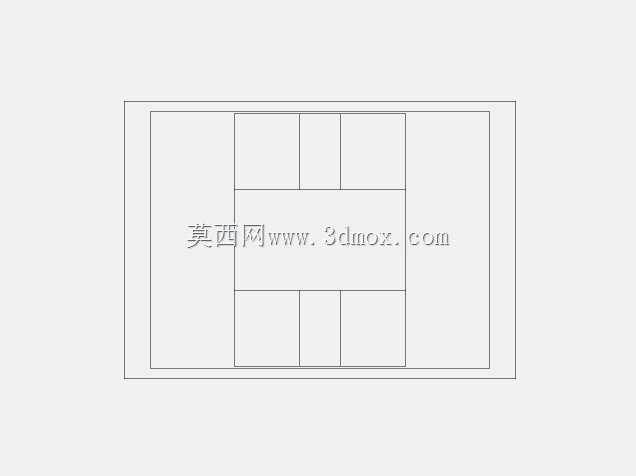

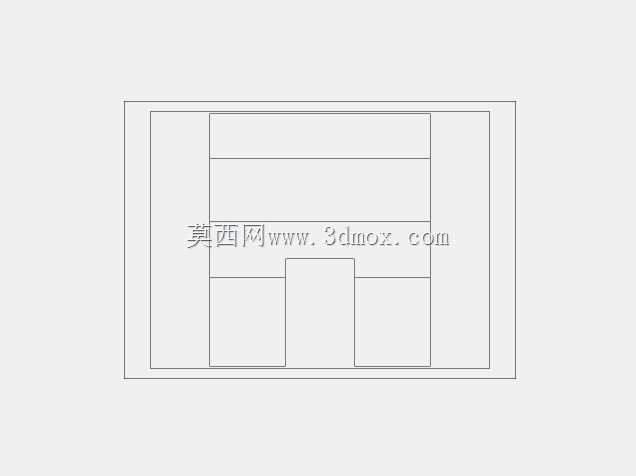

电源变压器壳体结构三维设计方案

在工业电气配套、低压配电、小型工控设备供电回路的设计环节里，电源变压器的壳体结构往往是容易被初入行设计者忽略的部分，很多人把建模重心全部放在绕组、铁芯的电磁结构上，却忽略了外壳作为安装承载、绝缘防护、尺寸适配核心载体的实际作用，这套三维结构的设计，恰恰是从现场安装的实际边界倒推完成的。

先从实际应用场景说起，这类小功率电源变压器常被嵌入到工控控制柜的内层安装板、小型机电设备的供电仓、民用电子设备的电源模块区域，安装空间往往是被提前预留好的矩形腔体，没有多余的调整余量，这就要求外壳的外形尺寸必须严格适配通用安装槽位，整体采用规整的长方体构型，没有外凸的异形结构，四个边角做了小尺寸的倒钝处理，既避免安装时划伤操作人员的手部，也不会因为尖角占用额外的装配间隙。外壳的壁厚选取是结合绝缘防护等级和结构强度综合确定的，太薄的壁板在设备运输、长期震动的工况下容易产生形变，挤压内部的绕组与铁芯导致绝缘层破损，太厚则会无谓增加整体重量，占用内部的元件排布空间，最终选定的壁厚参数可以同时满足1米高度自由跌落无开裂、长期10-2000Hz频段震动下结构无松动的使用要求。

设计思路上没有采用市面上常见的一体式扣合外壳，而是做了分体式的围板加端盖结构，四个侧面的围板采用等宽的拼接设计，拼接处预留了定位卡槽，不需要额外打胶或者增加过多紧固件，就可以实现围板的自定位，装配时只需要将围板沿卡槽滑入，再扣合两端的端盖，用两颗标准紧固件完成固定即可，相比一体式外壳，这种结构的模具成本更低，后期如果内部绕组需要检修、更换，只需要拆除端盖就可以抽出内部的铁芯绕组组件，不需要暴力破坏外壳结构，大幅降低了后期维护的难度。端盖位置预留了统一规格的接线端子过孔，过孔的位置避开了内部绕组的引出线弯折区域，接线时不需要强行弯折引出线就可以完成端子压接，过孔周边做了加厚的凸台结构，即使长期受到线缆的拉扯力，也不会出现孔位开裂的问题。

安装边界的处理上，外壳底部预留了两个通用规格的安装固定孔，孔位间距符合低压电气元件的通用安装尺寸标准，可以直接适配市面上绝大多数的控制柜安装横梁、设备安装板的孔位，不需要额外做转接板。外壳的内部空间做了分区设计，靠近输入端的位置预留了保险管、小型滤波元件的安装位，不需要额外在设备仓内找位置固定这些附属元件，整体集成度更高；绕组与外壳内壁之间预留了均匀的散热间隙，即使变压器在满负载工况下长时间运行，产生的热量也可以通过间隙内的空气流通自然散出，不会因为热量堆积导致内部温度过高，影响绝缘层的使用寿命。

很多设计者在做这类变压器结构时，往往会忽略外壳与内部元件的绝缘间隙，这套结构在设计时特意在围板内壁预留了均匀的绝缘距离，即使内部绕组的绝缘层出现轻微的老化破损，也不会直接与金属外壳（如果采用金属材质壳体）或者外部安装板导通，避免出现漏电的安全隐患。如果是采用绝缘材质制作外壳，这个间隙也可以避免生产过程中外壳内壁的毛刺划伤绕组的绝缘漆层。另外外壳的表面没有做多余的装饰性结构，全部是平整的平面，既方便后期丝印型号、参数标识，也不会因为凹凸结构积灰，在多粉尘的工业现场使用时，日常清洁维护也更加方便。

从结构建模的角度来说，整个壳体的所有特征都采用了参数化设计，后续如果需要适配不同功率、不同尺寸的铁芯绕组，只需要调整围板的长度、宽度参数，就可以快速生成对应规格的外壳模型，不需要重新绘制全部特征，大幅提升了同系列产品的设计效率。所有的配合面都预留了合理的公差带，不管是采用注塑工艺生产塑料外壳，还是采用钣金工艺加工金属外壳，都可以直接套用这个模型生成加工图纸，不需要再做额外的公差调整，避免了建模与实际生产脱节的问题。
