U形铁芯电源变压器电磁仿真结构

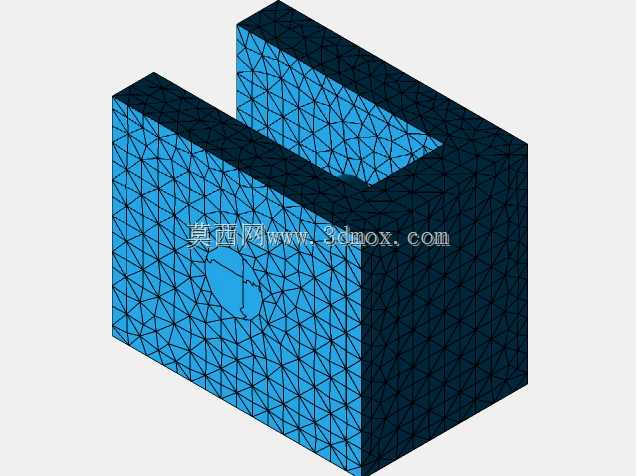

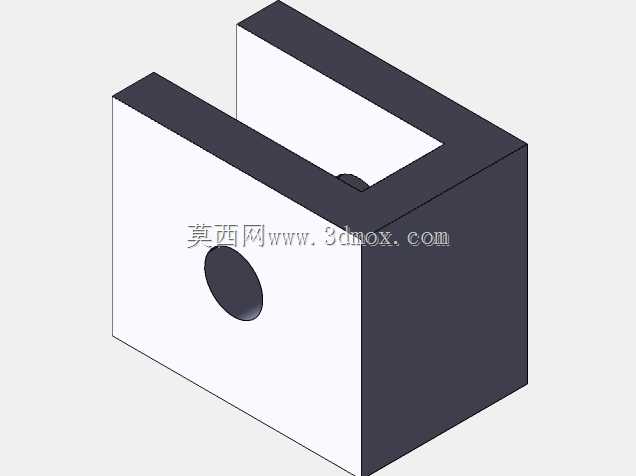

　　在低压小功率供电场景里，这类U形结构的电源变压器磁芯构件，是很多工控板卡、小型测控设备供电回路里的常见部件，和传统E型叠片磁芯比，U形结构的磁路闭合路径更短，叠片拼接的气隙可以控制在更小的区间，空载励磁电流的控制表现更优，适合对空载损耗有明确要求的便携类测量设备供电场景。做这个结构的三维建模时，最先要敲定的是磁芯窗口的容纳边界，要给初级、次级绕组的绕制预留足够的径向空间，还要兼顾绕组骨架的壁厚、层间绝缘材料的厚度，不能出现建模时窗口尺寸算得刚好，实际生产时绕组绕完塞不进磁芯窗口的问题。

　　磁芯的两个立柱截面尺寸要和额定功率匹配，小功率场景下立柱的磁通密度选在1.2-1.4T区间比较稳妥，既不会因为磁通密度选太高导致空载发热严重，也不会因为磁通密度选太低造成磁芯材料浪费、整体体积过大。从安装边界来看，这类U形磁芯的变压器通常采用卧式安装，底部的固定脚要和设备内部的安装孔位匹配，安装孔的中心距要留足公差余量，避免因为钣金安装架的冲孔误差导致装不上，整体的高度方向要避开设备内部的其他元器件，比如上方的电解电容、散热片的投影区域，防止装配时出现干涉。

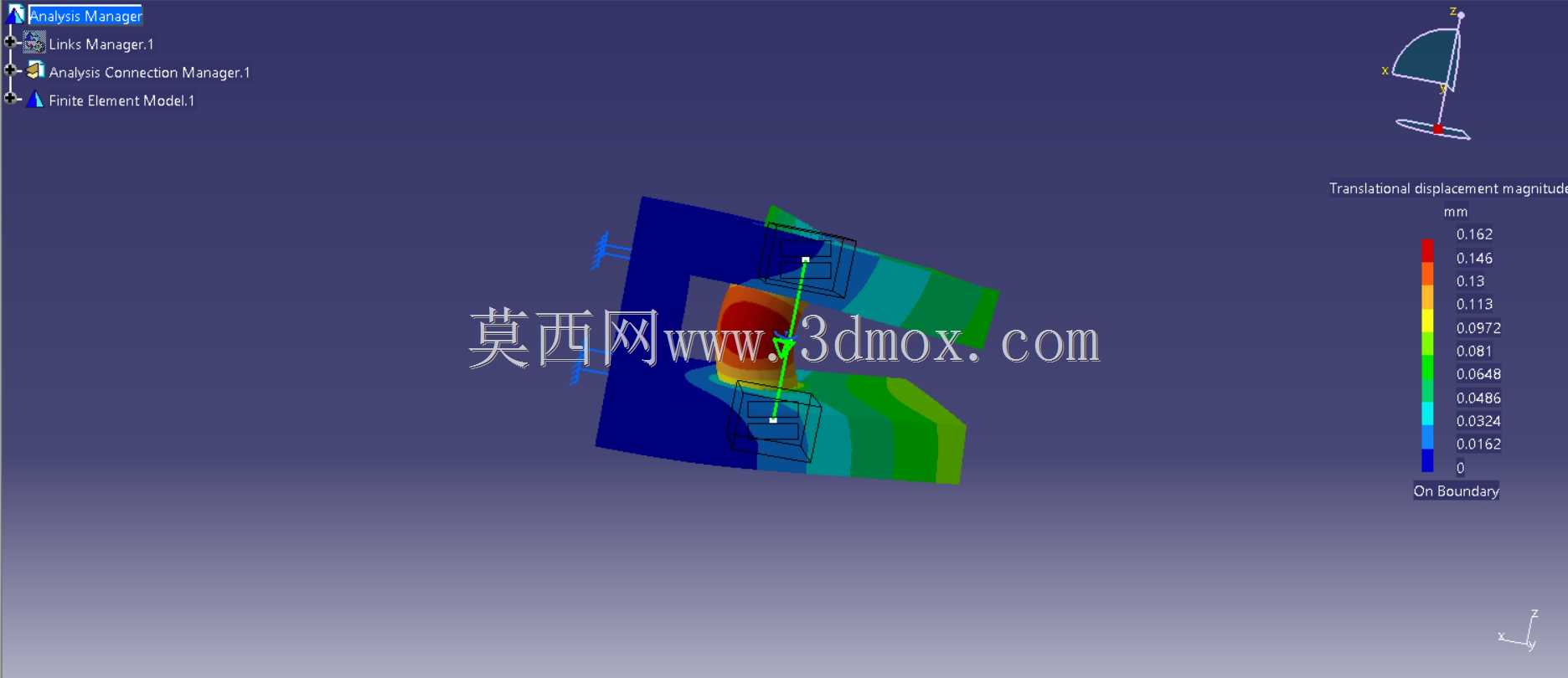

　　做电磁仿真分析的时候，要重点关注磁密在U形磁芯转角位置的分布情况，转角位置因为磁路方向改变，容易出现局部磁密过高的问题，要是仿真出来转角位置磁密超过1.6T，就要适当加大转角处的圆角半径，或者调整磁芯立柱的宽度，把局部磁密降下来，避免实际运行时转角位置过热，加速绝缘层老化。绕组的排布上，初级绕组通常绕在靠近磁芯内侧的位置，层间垫0.05mm厚的聚酯薄膜绝缘，次级绕组根据输出电压的不同分层绕制，大电流输出的绕组要尽量靠近磁芯立柱的外侧，减少漏感带来的电压调整率变差问题。还要考虑引出线的出线位置，要和设备内部的接线端子方向匹配，避免引出线弯折角度过大导致漆包线断线，接线端的固定结构要能承受常规的接线拉力，不会因为拉扯导致绕组内部断线。

　　在结构强度方面，U形磁芯的两个拼接面要做研磨处理，保证拼接后的气隙均匀，外面用不锈钢卡箍或者环氧板夹件固定，夹件的夹紧力要控制在合理范围，力太小的话磁芯在设备振动时会产生嗡嗡的电磁噪音，力太大的话又会把叠片压得变形，反而增大铁损。建模的时候还要预留温度传感器的安装位置，通常在绕组和磁芯接触的侧面留一个小的凹槽，方便后续生产时埋入NTC测温元件，实现过温保护的功能。对于不同输入电压的适配场景，可以通过调整初级绕组的匝数来适配，不用改动磁芯的整体外形尺寸，这样就能实现同一款磁芯结构覆盖不同输入电压等级的需求，减少开模的成本。实际装配的时候，绕组绕制完成后要做浸漆处理，浸漆不仅能固定绕组的线匝，防止振动时线匝摩擦掉漆，还能提升绕组的绝缘性能，增强整体的防潮能力，适合在湿度稍高的工业现场环境使用。磁芯的表面要做氧化防锈处理，不用额外刷漆，避免漆层进入拼接气隙增大磁阻，影响变压器的电气性能。从散热的角度考虑，绕组和磁芯之间要留细微的散热间隙，不要完全贴死，让空气能在间隙里形成微小的对流通道，带走运行时产生的热量，保证长时间满负载运行时的温升控制在绝缘材料允许的范围内。
