剪式顶升承载钣金结构件设计

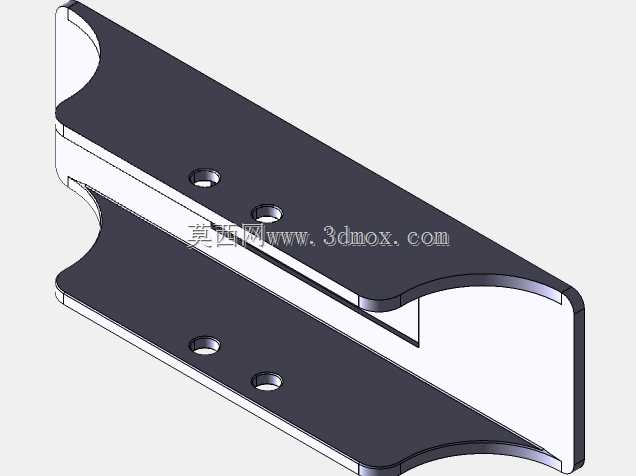

这款剪式顶升结构的核心承载钣金件，是小型起重支撑场景里的关键受力部件，主要应用在车载应急换胎、小型设备安装调平、轻型物件工位顶升这类需要小行程稳定举升的场景中，区别于大吨位液压千斤顶的厚重结构，这类剪式结构依靠两组对称钣金臂的交叉铰接实现行程伸缩，收拢状态下整体厚度较薄，能够塞入普通立式千斤顶无法进入的低矮间隙，适配更多狭窄空间的顶升需求。从功能特性来看，该部件作为剪式结构的外侧承载臂，上下两端的弧形避让结构是为了匹配铰接转轴的转动轨迹，避免臂体在开合过程中与相邻铰接部件发生运动干涉，板面分布的六处通孔分为两类，靠近两端的孔位用于穿装铰接销轴，承担顶升过程中的剪切载荷，中间位置的孔位则用于安装联动驱动螺杆的连接座，将螺杆的旋转扭力转化为两组臂体的开合推力，实现顶升高度的线性调节。设计过程中优先考量了受力分布的合理性，臂体整体采用变宽度的流线型轮廓，在铰接受力集中的区域做了局部加宽处理，同时在边缘位置设置了弯折翻边，在不增加板材厚度的前提下大幅提升构件的抗弯折强度，避免顶升过程中臂体出现侧向形变。板面的开孔位置都经过受力仿真校核，避开了应力集中的核心区域，同时均匀分布的孔位也能适当降低构件自重，让整体结构更加轻便。从安装边界来看，该构件收拢状态下的整体厚度适配常规小型剪式千斤顶的收纳尺寸，安装时仅需与对应规格的内侧臂、铰接销轴、驱动螺杆配合，不需要额外定制连接配件，两端的弧形轮廓预留了足够的转动余量，在最大顶升行程下也不会出现结构卡滞，配合面的平整度公差控制在合理范围内，能够保证铰接转动的顺畅度，同时长期承载下也不会出现异常磨损。这类钣金结构件采用冲压工艺即可批量成型，加工成本较低，同时结构强度完全满足轻型顶升场景的载荷要求，既可以作为标准剪式千斤顶的替换配件，也可以经过尺寸调整后应用在小型升降平台、可调支撑脚座这类衍生设备中，具备较强的场景适配性。
