适配Ender3的伺服远程压井触发结构

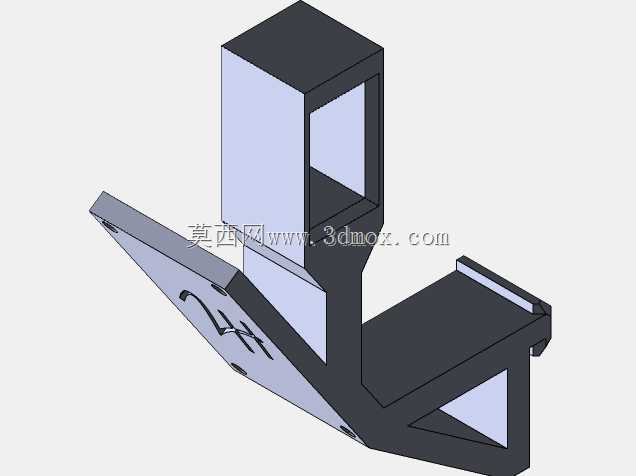

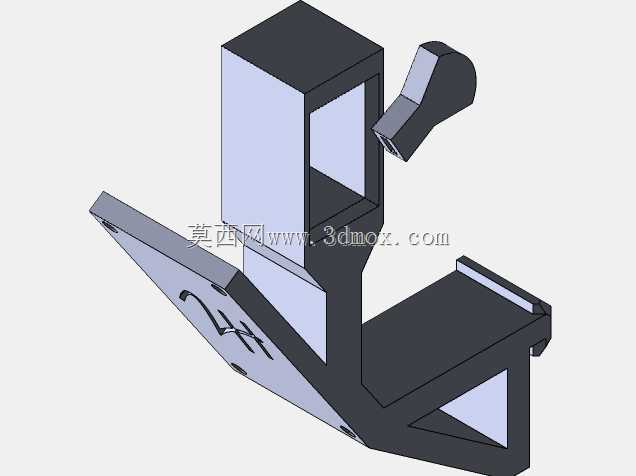

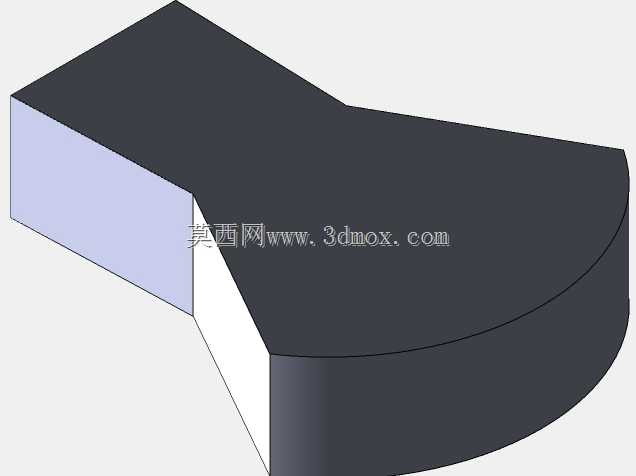

该结构是面向桌面级FDM 3D打印设备定制开发的远程压井触发组件，核心应用场景为Ender3系列3D打印机的远程急停、打印终止控制环节，解决传统设备需手动触碰机身按键才能终止打印的操作痛点，适配无人值守打印、远程监控打印的使用需求，可在打印出现翘边、堵头、错位等异常时，通过远程信号触发结构动作完成压井断电操作，避免打印失败造成的耗材浪费与设备长时间空转损耗。从实际用途来看，该结构可替代原有手动按压的压井开关，通过伺服驱动完成按压触发动作，无需人工靠近设备即可完成操作，尤其适配搭载远程监控模块的桌面打印工位，在多台设备集中排布的打印工坊场景中，可大幅降低操作人员的巡检操作强度，提升异常处置的响应速度。在功能特性层面，结构采用一体化集成安装设计，预留了标准SG90伺服的安装腔体，腔体内部设置了定位卡槽与螺丝孔位，可直接将伺服嵌入固定，无需额外打磨或加装转接件；同时预留了NodeMCU控制板的安装空间，控制板区域设置了走线槽与固定柱，可将控制电路板平整嵌入结构内部，避免控制板外露造成的线材杂乱、积灰或触碰损坏问题；触发端采用摇臂式传动设计，伺服转动时带动摇臂下压，精准触达原有压井开关的触发点位，触发行程经过适配调校，既保证触发动作到位，又不会因按压行程过大损伤原有设备的按键结构。设计思路上，整体采用贴合适配的安装逻辑，结构的安装基面完全匹配Ender3机身对应安装位置的轮廓，采用斜向支撑的三角加强结构，在保证整体结构强度的前提下尽可能减少打印耗材用量，同时避免结构突出过多干涉打印平台的移动行程；结构的走线区域做了内凹处理，伺服与控制板的连接线可从结构内部的走线通道引出，不会与打印头、传动皮带等运动部件产生剐蹭。在外形尺寸与安装边界方面，结构整体采用紧凑化设计，安装后突出机身的距离控制在安全范围内，不会触碰X轴、Z轴的运动行程极限，安装孔位完全对应机身原有预留的安装点位，可直接利用机身原有螺丝完成固定，无需对设备机身进行打孔、切割等二次改装，拆装便捷，不会破坏设备原有结构完整性。
