3D打印机耗材快换锁紧结构设计

在桌面级FDM3D打印的日常作业场景中，耗材更换是操作人员高频接触的操作环节，传统耗材架普遍采用螺纹锁紧或卡扣式固定结构，更换不同颜色、不同材质耗材卷时，往往需要反复旋拧旋钮、对位卡扣，不仅操作步骤繁琐，还容易出现锁紧力度不当导致的耗材卷转动卡滞、或是锁紧过松引发的送丝偏移问题，直接影响打印作业的连贯性与成品成型质量。这款快换换丝机构正是针对桌面级3D打印耗材更换的痛点开发，核心作用是实现耗材卷的无工具快速拆装与稳定锁紧，适配常规1kg装标准3D打印耗材卷的安装需求。

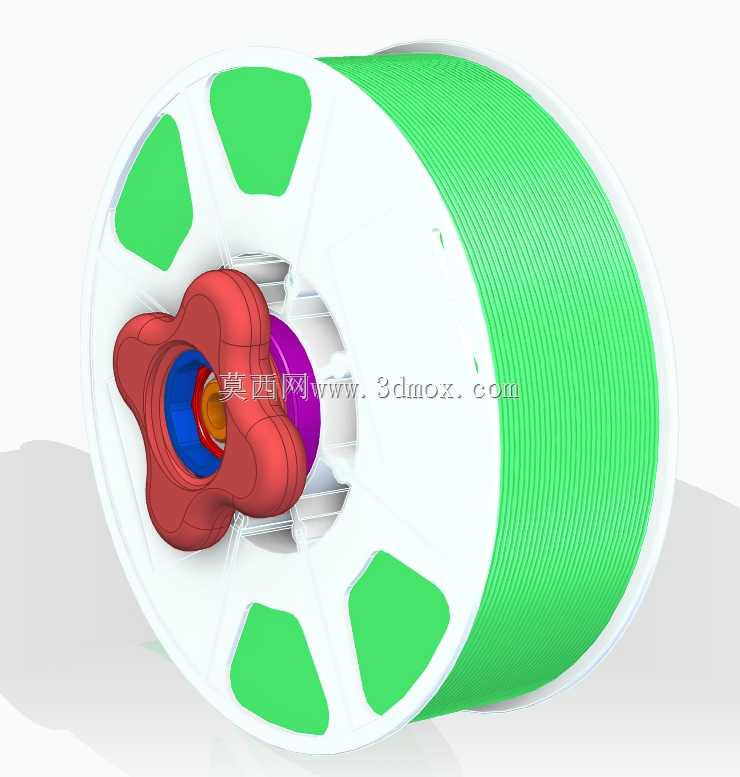

从功能特性来看，该机构采用梅花形手拧旋钮配合内置61802型深沟球轴承的结构设计，旋转旋钮时可通过轴承的滚动摩擦替代传统结构的滑动摩擦，大幅降低操作时的阻尼感，操作人员仅需单手握持旋钮旋转不到半圈，即可完成耗材卷的锁紧或释放动作，全程无需借助额外工具，单卷耗材更换时间可缩短至数秒内。同时轴承结构的加入能保证耗材卷在送丝过程中转动顺滑，不会出现转动卡顿导致的送丝拉力波动，避免打印过程中出现断丝、层厚不均等成型缺陷。

设计思路上，该机构充分考虑了桌面级3D打印机的安装空间限制，整体采用同轴式布局，核心锁紧部件沿耗材卷轴芯轴线布置，不会额外占用耗材架的侧向空间，可适配绝大多数开源桌面级3D打印机的耗材架安装位。安装边界方面，机构的轴芯直径匹配标准耗材卷的通用内孔尺寸，锁紧旋钮的外轮廓做了圆弧过渡处理，没有尖锐棱角，操作时不易划伤手部，外侧的挡片采用对称式多边形镂空设计，在保证结构强度的前提下有效降低了自身重量，不会给耗材架带来额外的负载压力。

实际应用中，该机构可适配PLA、ABS、PETG等多种常见3D打印耗材卷的安装，无论是日常打印中频繁更换不同颜色耗材的多色打印作业，还是工业级小批量打印场景下的快速换卷需求，都能有效提升操作效率，减少换料过程中的耗材浪费与设备停机等待时间，同时稳定的转动阻尼也能保证送丝过程的张力恒定，为长时间连续打印提供可靠的耗材支撑。
