壁挂式拍灯设备防护外壳结构设计

这款壁挂式拍灯外壳是配套墙面安装型拍灯设备开发的防护承载结构，主要应用在室内公共区域、商用空间、工业作业点位的壁装照明控制场景中，作为拍灯内部电子元件、触发结构、供电模块的外部承载防护部件，承担隔绝外界粉尘、潮气侵入，规避外力磕碰损伤内部元器件，同时提供标准化墙面安装固定接口的核心作用，适配需要手动拍触触发点亮、切换照明模式的壁装拍灯产品使用。

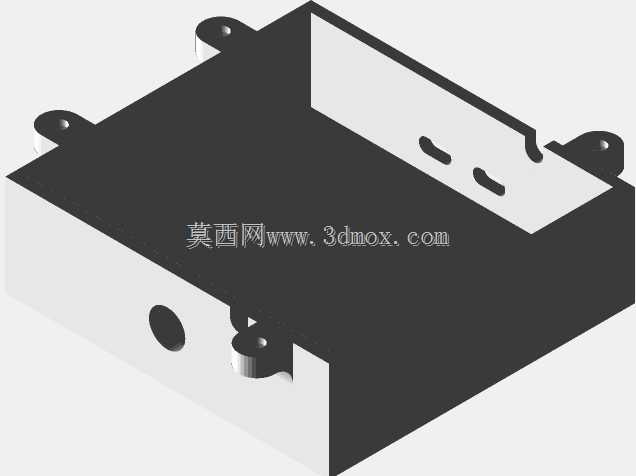

从功能特性来看，外壳整体采用分体扣合式结构设计，主体壳体分为上盖与下座两个核心部分，下座预留了对应墙面安装的固定耳位，四个带安装孔的凸耳分布在壳体对角位置，安装孔位做了沉台设计，固定螺丝锁入后螺丝头不会突出壳体表面，既保证安装后外观平整，也能避免螺丝凸起剐蹭过往人员、积留灰尘。壳体侧面预留了圆形走线开孔，可直接穿入供电线缆对接内部电路，开孔边缘做了圆角钝化处理，避免穿线时割破线缆绝缘层引发安全隐患。壳体上盖对应内部拍触触发结构的位置，预留了两个长条形的让位槽，既可以给内部触发弹片提供活动行程空间，也能作为按压受力的传导点位，让用户拍压外壳对应位置时可以顺畅触发内部开关，不会出现卡滞、触发失效的问题。

设计思路上，这款外壳优先考虑壁挂安装的适配性与长期使用的耐用性，整体外形采用方正切角的造型，没有多余的突出装饰结构，既可以降低生产成型的工艺难度，也能减少壁挂安装后占用的墙面外凸空间，适配狭窄走廊、设备侧边、立柱侧面等安装空间有限的场景。安装边界方面，四个固定耳的孔位间距按照常规86型墙面底盒的安装尺寸做了适配，既可以直接在墙面打孔使用膨胀螺丝固定，也能兼容现有标准墙面底盒的安装点位，无需额外重新打孔调整位置，降低现场安装的施工难度。壳体的合缝位置做了错位止口设计，上下盖扣合后缝隙均匀细小，既可以提升整体结构的拼接强度，也能阻挡日常清洁的溅水、空气中的浮尘进入壳体内部，保护内部电路板与触发元件，延长拍灯整体的使用寿命。壳体表面做了哑光磨砂的质感处理，日常使用中不容易残留指纹、划痕，长期使用也能保持整洁的外观状态，适配不同装修风格的商用、工业场景使用需求。
