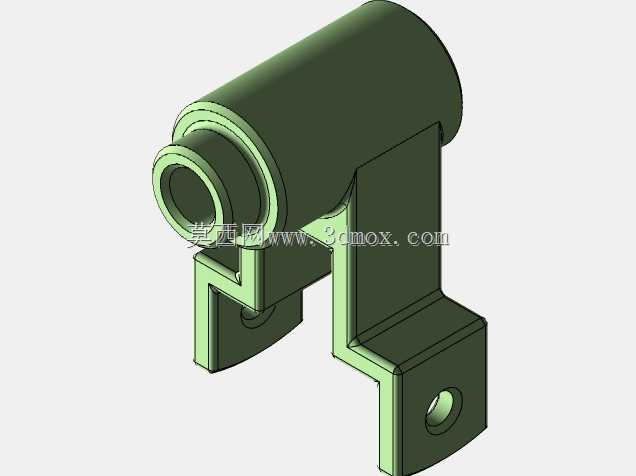

铰接式安装座带轴套支撑结构件

该结构件属于工业设备中常用的铰接支撑类五金配件，主要应用于需要实现转动副连接、同时承担径向载荷与小幅轴向载荷的设备场景，常见于轻工自动化生产线的摆臂机构、小型输送设备的张紧调节组件、农用机械的操作连杆铰接位以及专用设备的活动门体支撑部位，能够在往复摆动的工况下长期保持连接精度，避免配合部位出现过量磨损导致的机构卡滞、定位偏移问题。从实际用途来看，该零件一端集成了同轴阶梯轴套结构，可直接与配套的光轴、销轴形成转动配合，无需额外加装衬套即可实现低阻尼的相对转动，轴套端部的阶梯挡边结构能够对配合轴件形成轴向限位，防止轴件在运转过程中出现轴向窜动；另一端延伸出的双折弯安装支脚带有预制安装孔，可通过螺栓直接固定在设备的安装基面或型材框架上，支脚的折弯角度经过精准计算，能够让轴套的中心轴线与安装基面保持固定的垂直距离，确保装配后转动副的位置精度符合设计要求。在功能特性上，该零件采用一体化铸造成型后做机加工精加工的工艺路线，整体结构无拼接焊缝，结构刚性充足，能够承受常规工况下的冲击载荷，轴套内壁与安装孔的位置公差控制在合理范围内，装配后无需额外调整即可保证转动顺畅；零件表面做了氧化防锈处理，能够适应多粉尘、轻度潮湿的工业车间环境，长期使用不易出现锈蚀卡滞的问题。设计思路上，该零件优先考虑了装配便捷性与维护成本，一体化的结构减少了装配时的零件数量，降低了现场装配的难度，轴套部位预留了充足的壁厚，在长期使用出现磨损后可直接更换整个零件，无需对配套的轴件做复杂修复；支脚部位的镂空与减重设计在不降低整体结构强度的前提下减少了零件自重，降低了设备运动部位的惯量，适合频繁往复摆动的工况。从安装边界来看，该零件轴套的外径、内孔尺寸与支脚的安装孔间距均适配常规的标准五金件规格，安装时支脚的贴合面需要与安装基面完全贴合，避免出现倾斜导致轴套轴线偏斜，加剧配合部位的磨损；轴套部位的轴向长度预留了足够的配合空间，可适配不同宽度的连杆摆臂，安装孔的孔径适配常用的内六角螺栓规格，无需额外做扩孔加工即可完成装配，整体安装流程简单，适配性较强。
