遥控模型车用3650电机及电调结构设计

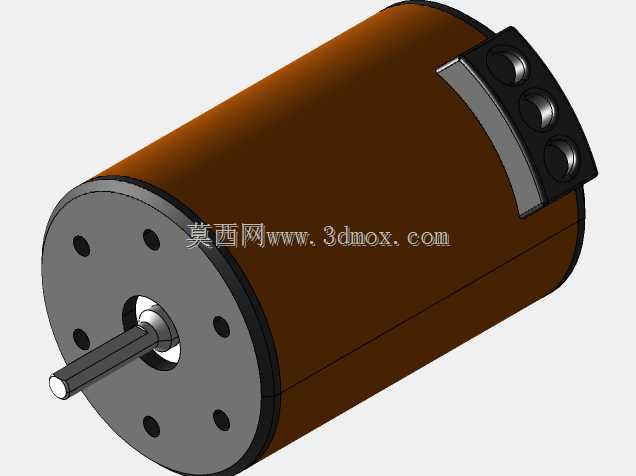

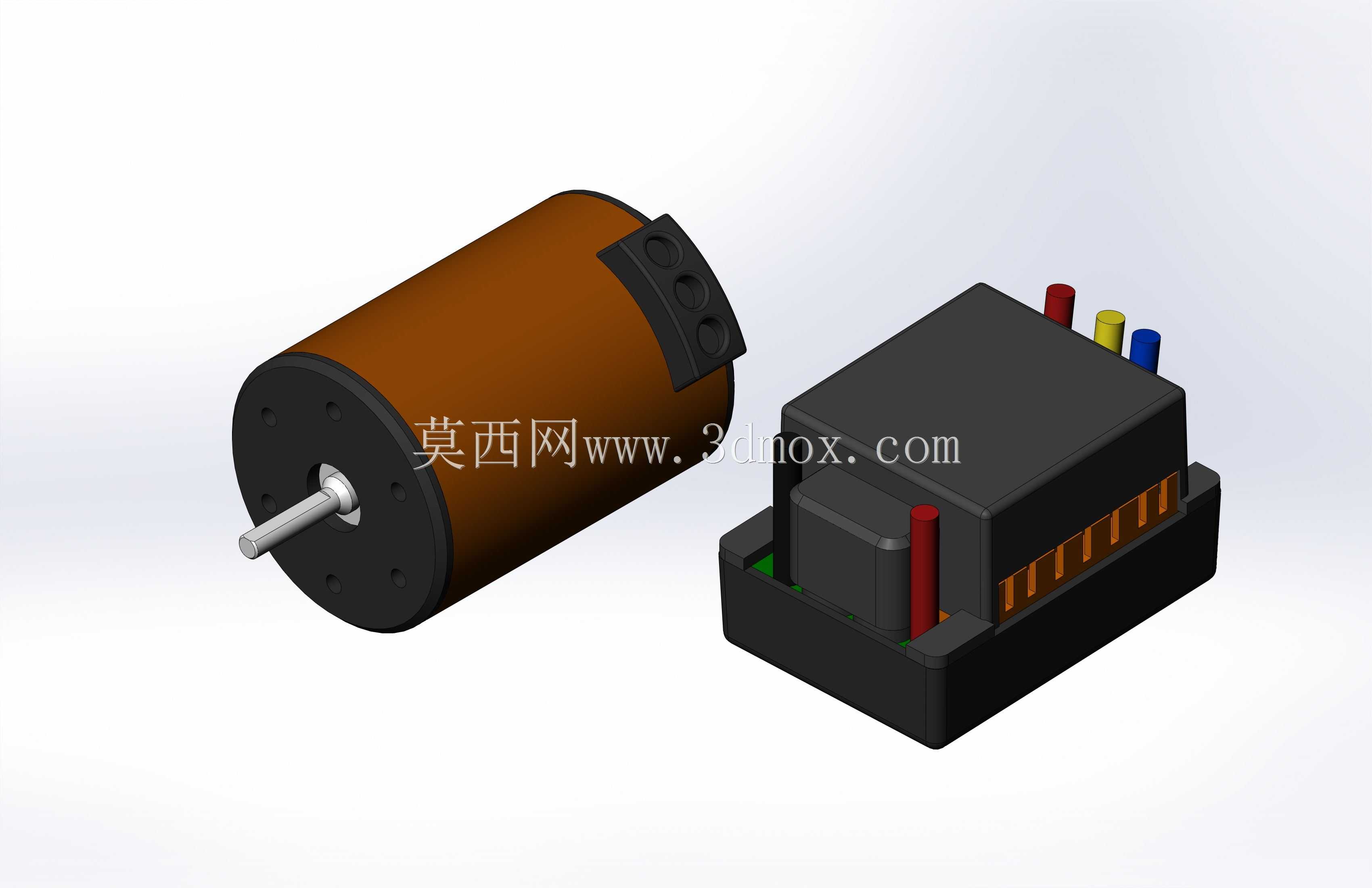

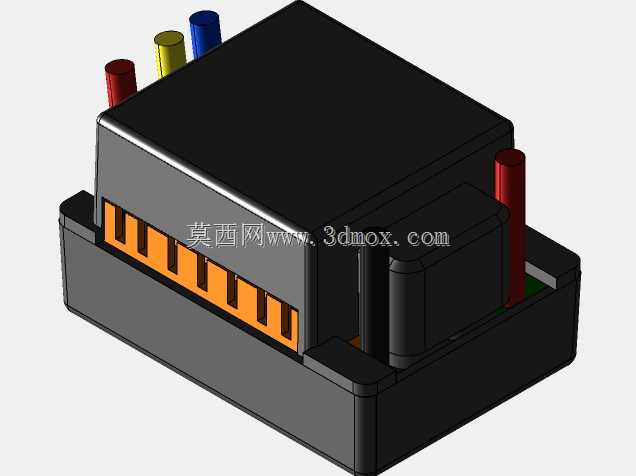

这套动力组件主要面向比例遥控模型车领域设计，是1/10比例电动遥控模型车的核心动力输出与控制单元，广泛适配平跑车、越野车、短卡车等主流遥控车型，也可拓展用于小型无人地面载具、桌面级智能移动设备的动力系统搭建，为小型移动载体提供稳定可控的动力输出。其中3650规格的无刷电机作为动力输出核心，采用外转子无刷结构设计，圆柱形壳体采用高导热材质制作，表面做哑光氧化处理提升散热效率，输出轴采用标准直径的硬化钢轴，端面预留安装顶丝平面，可适配不同模数的电机齿轮，电机端盖预留对称分布的安装孔位，可直接固定在标准规格的电机安装座上，安装孔距符合遥控模型行业通用标准，无需额外改装即可适配多数主流车型的电机位。配套的60A电子调速器承担动力调控功能，整体采用分体式外壳设计，外壳为耐高温阻燃工程材质，内部灌封导热硅胶提升散热与抗震性能，顶部伸出的红黑电源线用于连接动力电池，三色信号线用于连接接收机传递油门控制信号，侧面预留散热鳍片结构，可在高负载运行时快速导出功率管产生的热量，底部预留双面胶粘贴位与扎带固定槽，可灵活固定在模型车的底盘空余位置，不会与传动、转向部件产生运动干涉。设计过程中充分考虑模型车的实际使用工况，电机的外转子壳体做了动平衡校准，在高转速运转时可降低震动幅度，减少对车架轴承的额外负载；电调的功率回路做了优化布线，降低大电流输出时的内阻，减少不必要的热量产生，同时内置的程序可匹配电机的KV值特性，实现线性的油门响应，从低速爬行到高速冲刺的动力输出过渡平顺，不会出现突兀的动力爆发导致操控失控。在安装边界设计上，电机的整体长度、外径严格遵循3650规格的通用尺寸，可适配市面上多数型号的3650电机散热器，不会出现尺寸不匹配无法安装的问题；电调的整体外形方正，边角做圆弧过渡处理，可在底盘有限的空间内灵活调整安装角度，出线位置做了防拉扯加固设计，避免模型车剧烈颠簸时线材从焊点处脱落，整体结构兼顾了性能表现与安装便利性，能够满足模型爱好者日常玩耍、业余竞赛的使用需求。
