树莓派4B嵌入式安装防护外壳结构

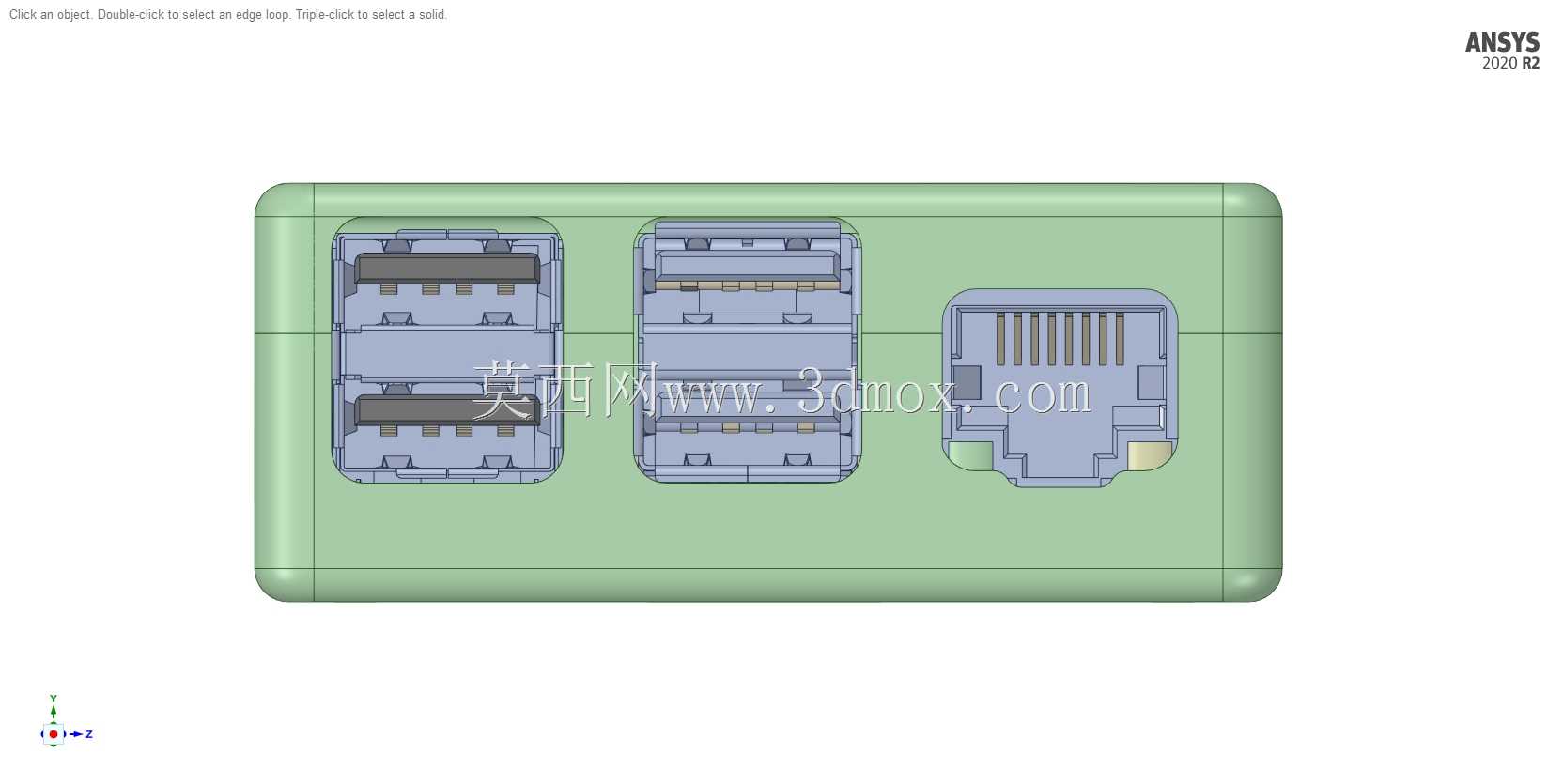

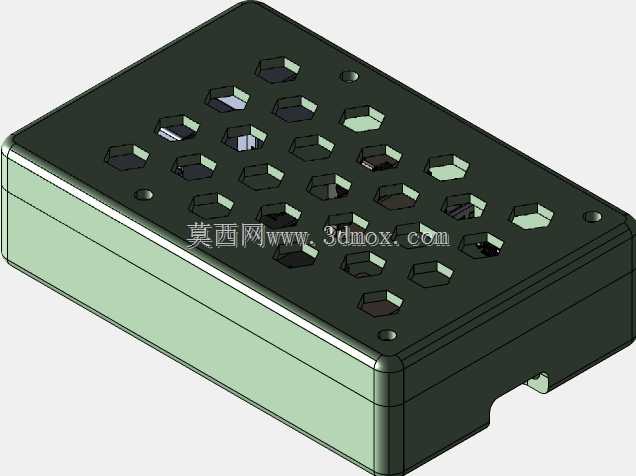

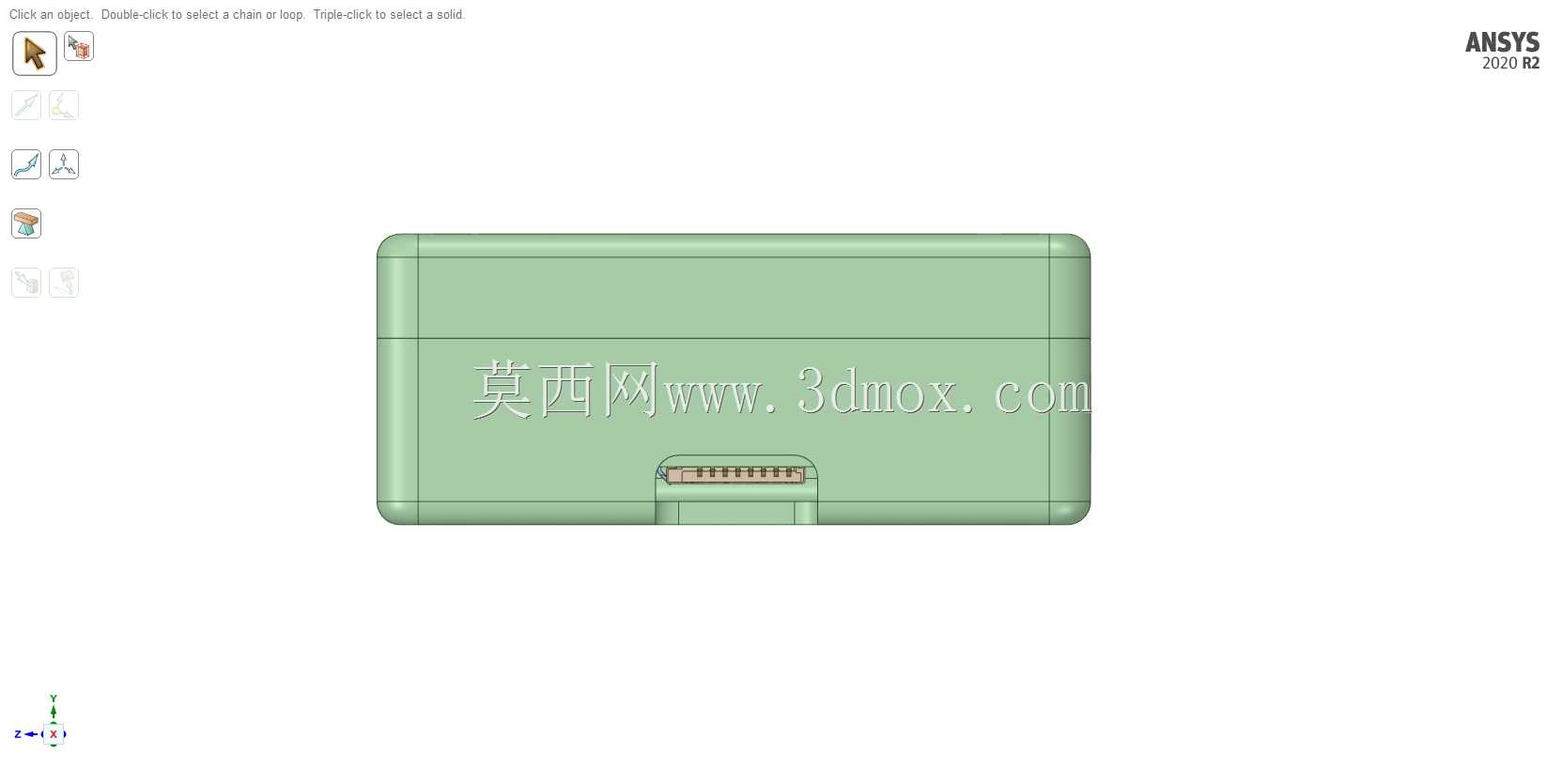

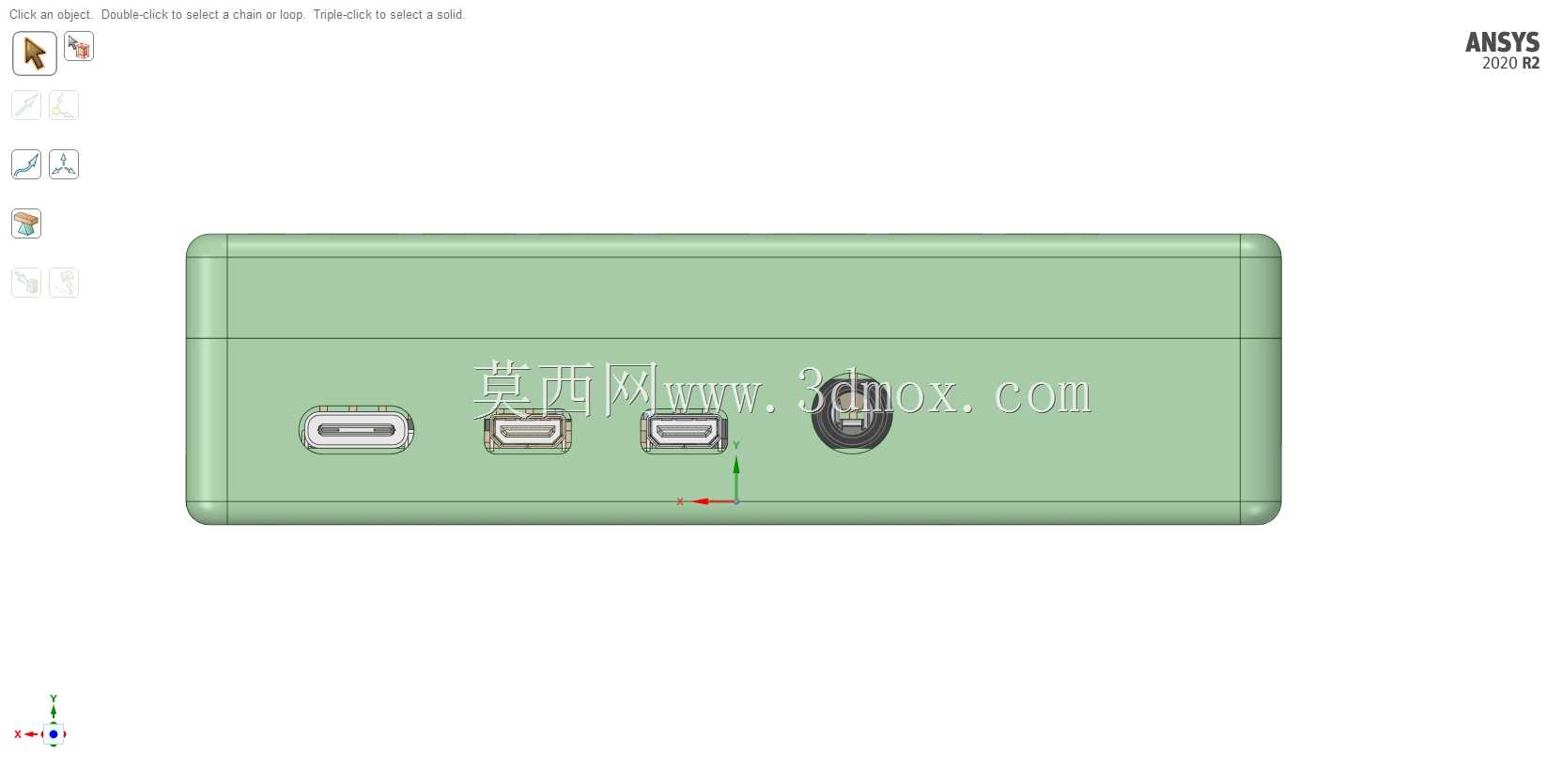

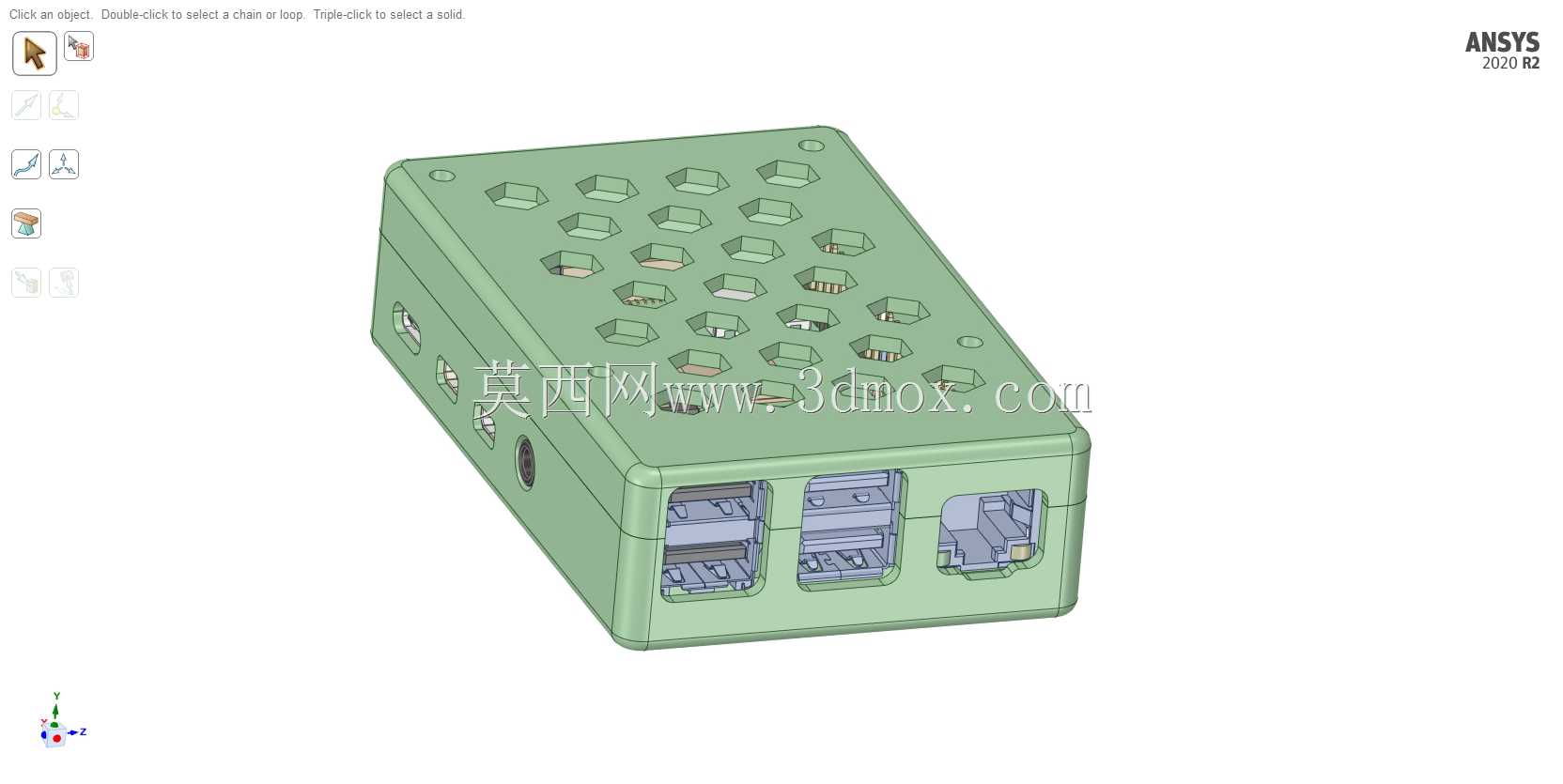

这款嵌入式防护壳体主要面向单板计算机的嵌入式部署场景设计，广泛适配工业现场数据采集终端、小型物联网网关、桌面级开发测试装置、教学实验实训设备等场景的硬件防护需求，能够在多尘、存在轻微磕碰风险的常规室内工控与桌面环境中，为内置的核心电路板提供可靠的物理防护，避免外界异物直接触碰电路板造成的短路、元件剐蹭损坏问题，同时规整设备走线，让零散的开发板形成规整的独立功能单元，便于后续集成到更大的整机设备或者独立摆放使用。从功能特性来看，壳体采用上下扣合的分体式结构，上盖表面排布了多组六边形贯通开孔，开孔位置精准对应板载核心处理器、内存芯片等主要发热元件的安装区域，能够在不额外增加散热风扇的前提下，利用自然对流实现热量的快速散出，避免封闭壳体内部积热导致的主控降频、运行不稳定问题；壳体侧面预留了对应开发板外接接口的避让缺口，无需拆开壳体即可完成电源接入、网线插拔、外设连接等常规操作，日常使用维护十分便捷；壳体边角做了圆弧过渡处理，没有尖锐的棱角，既能够降低磕碰时的应力集中，提升壳体抗冲击能力，也能避免安装维护过程中划伤操作人员。在设计思路上，这款壳体完全围绕内置单板计算机的实际安装尺寸做匹配设计，内部预留了精准的定位柱与螺丝安装位，能够直接将电路板固定在下壳的对应位置，不会出现电路板晃动、移位的问题，上下壳之间也设置了对应的卡扣与螺丝孔位，扣合后缝隙均匀，不会出现翘边、松动的情况；上盖的六边形开孔在保证通风面积的同时，也兼顾了外观的整体性，相比常规的圆形散热孔更具设计感，同时开孔尺寸经过合理控制，能够阻挡较大尺寸的异物掉入壳体内部触碰电路板，兼顾散热效率与防护能力。从安装边界来看，壳体整体为规整的长方体结构，外部轮廓尺寸完全适配内置开发板的长宽尺寸，整体厚度控制在较低水平，不会占用过多安装空间，既可以通过底部预留的安装孔固定在设备机架、安装面板上，也可以直接放置在桌面、设备舱内部使用，适配多种不同的安装场景；壳体侧壁的接口避让位严格对齐板载接口的高度与位置，外接插头插入后不会与壳体产生干涉，能够保证各类外接配件的正常连接使用，壳体的壁厚设计兼顾了结构强度与注塑成型的工艺要求，适合采用常规工程塑料注塑批量生产，生产成本可控，能够满足批量配套的使用需求。
