高增益17dBiWiFi贴片阵列天线结构设计

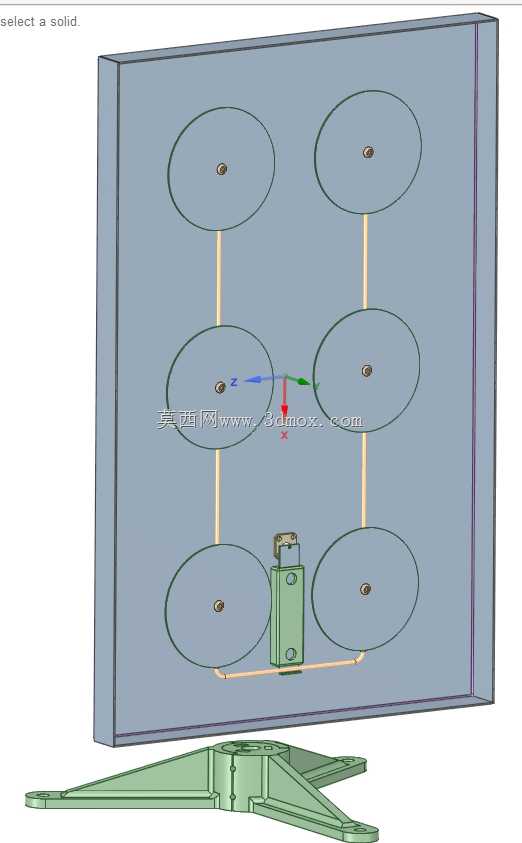

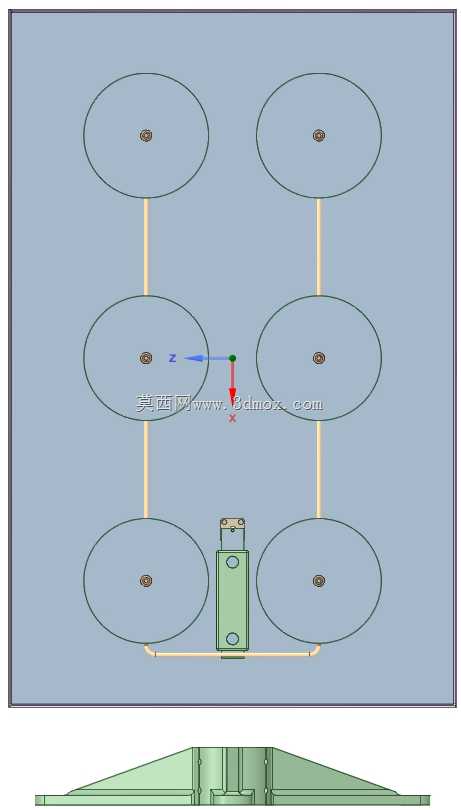

　　这款17dBi增益的WiFi贴片阵列天线，主要面向室内外无线信号覆盖、点对点无线传输、无线监控组网这类需要高增益定向信号收发的通讯场景，在实际工程部署中，常被用于厂区无线信号补盲、楼宇间短距高速无线链路搭建、偏远区域WiFi信号远距离接收等场景，相比常规全向天线，其定向高增益特性能够有效压缩信号波束宽度，降低旁瓣信号损耗，提升指定方向的信号收发强度，减少同频干扰带来的链路不稳定问题。从结构设计来看，该天线采用六单元圆形贴片阵列布局，六个辐射贴片分三列对称排布，每列两个辐射单元通过微带馈线依次串联，最终馈电线路汇聚至基板下方的馈电连接端口，这种对称式阵列排布能够保证天线方向图的对称性，避免波束偏移带来的信号覆盖盲区，

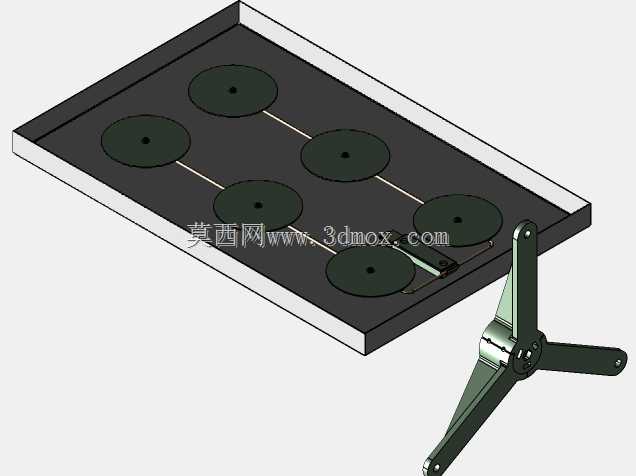

　　圆形辐射贴片的尺寸经过射频参数匹配，能够在2.4GWiFi频段下实现稳定的谐振，保证驻波比处于合理区间，减少信号反射带来的增益损失。天线的辐射基板采用常规PCB板材加工，基板厚度根据射频阻抗计算结果选定，保证微带馈线的特性阻抗匹配至50欧姆标准射频阻抗，馈电端口采用标准SMA接头结构，接头通过金属固定件与辐射基板刚性连接，既保证馈电接触的可靠性，也能避免接头晃动带来的阻抗失配问题。安装结构方面，天线基板下方配套设计了角度可调的安装支架，支架采用钣金折弯成型，通过铰接结构与天线基板背部的安装位连接，能够根据实际部署需求调整天线的俯仰角度，支架底部预留了标准安装孔位，可直接固定在墙面、立杆、设备外壳等多种安装载体上，安装边界适配性较强，

　　不需要额外定制转接件即可完成部署。在结构细节处理上，所有微带馈线的走线均采用等长设计，保证六个辐射单元的馈电相位一致，避免相位差带来的波束畸变，馈线转角处均采用圆弧过渡，减少直角走线带来的信号反射问题，辐射贴片与馈线的连接位置做了加宽处理，降低连接位置的阻抗突变影响。实际使用中，这款天线的定向辐射特性能够将信号能量集中在前方60度左右的波束范围内，相比同规格全向天线，在同等发射功率下能够将有效传输距离提升3倍以上，同时能够抑制后方及侧方的干扰信号，提升无线链路的信噪比，保证高速数据传输的稳定性。结构设计过程中，充分考虑了户外部署的环境适应性，基板边缘做了包边处理，配合支架的防水结构设计，能够避免雨水渗入馈电端口导致的短路问题，

　　整体结构重量较轻，不会对安装载体带来过大的载荷负担，安装调试过程中，只需要调整支架角度对准信号对端位置，即可完成信号对准，不需要复杂的参数调试，适合工程现场快速部署。从建模细节来看，模型完整还原了辐射贴片、微带馈线、馈电接头、安装支架的所有结构细节，每个辐射贴片的馈电点位置、馈线的线宽与走线弧度、接头的引脚结构、支架的折弯角度与安装孔位都做了1:1还原，能够直接用于结构干涉检查、安装模拟、外壳适配设计等工程场景，也可作为同类高增益贴片天线设计的参考原型，帮助结构工程师快速完成阵列天线的结构布局优化，减少前期方案验证的建模工作量。
