CH341A系列USB编程器适配外壳结构

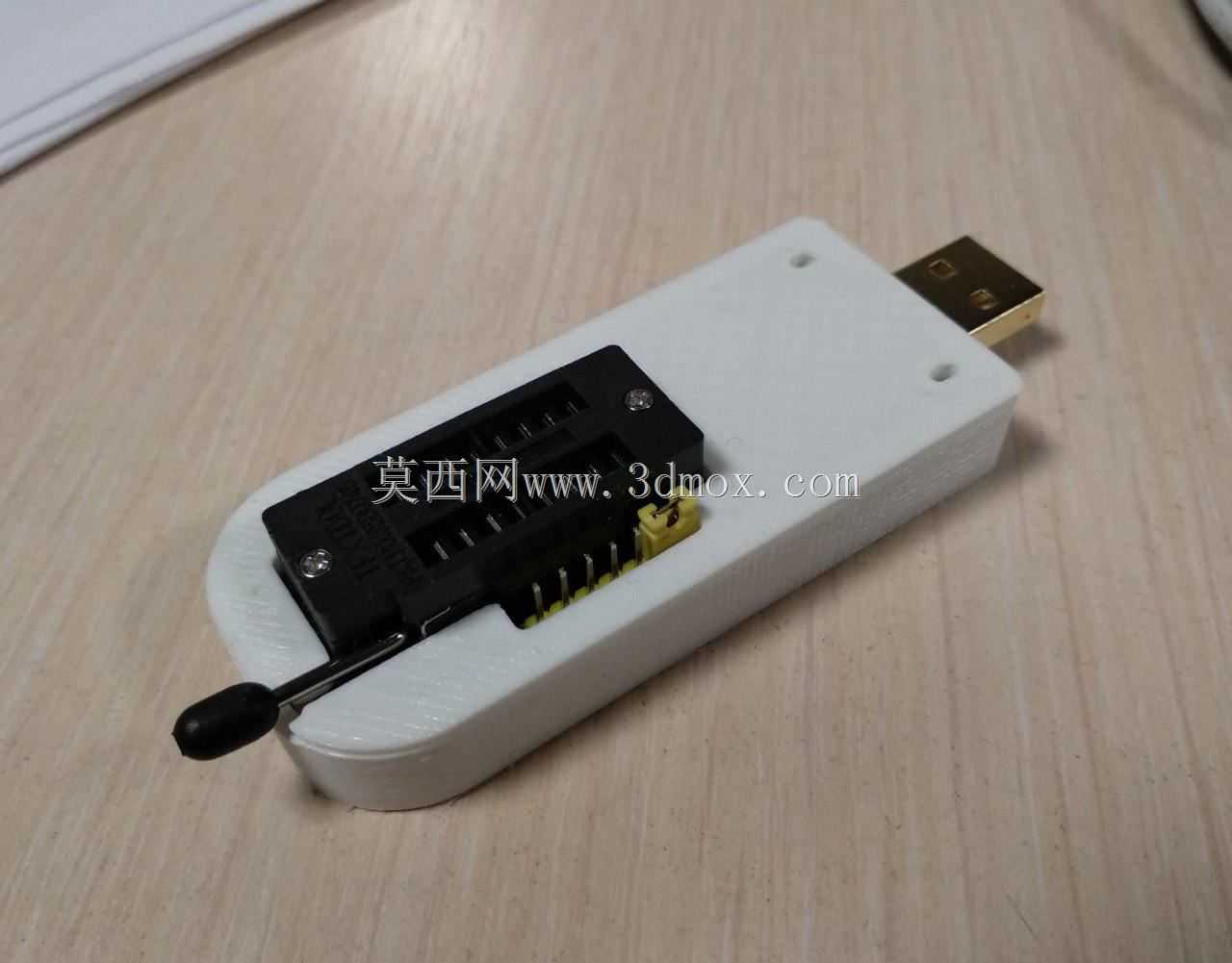

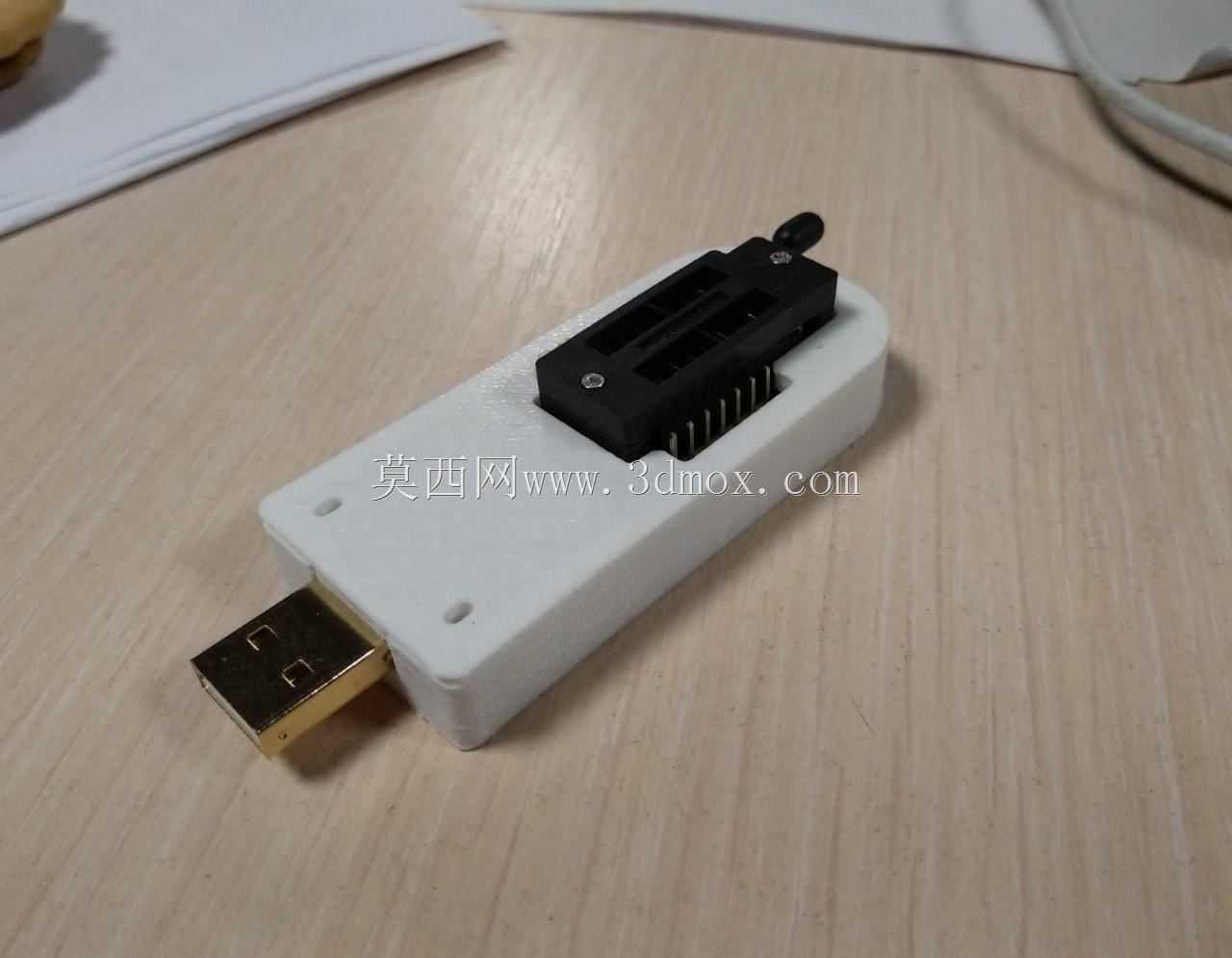

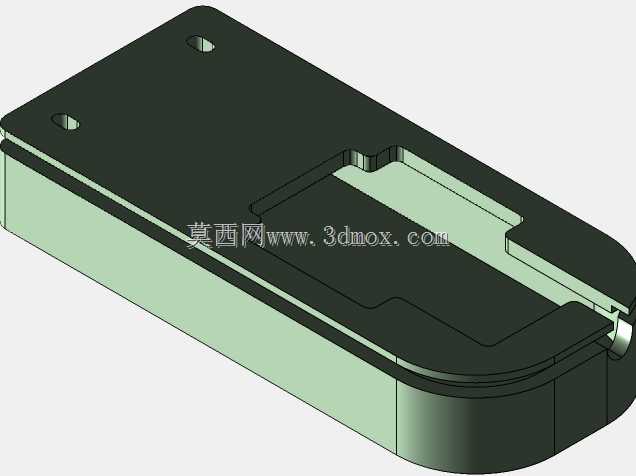

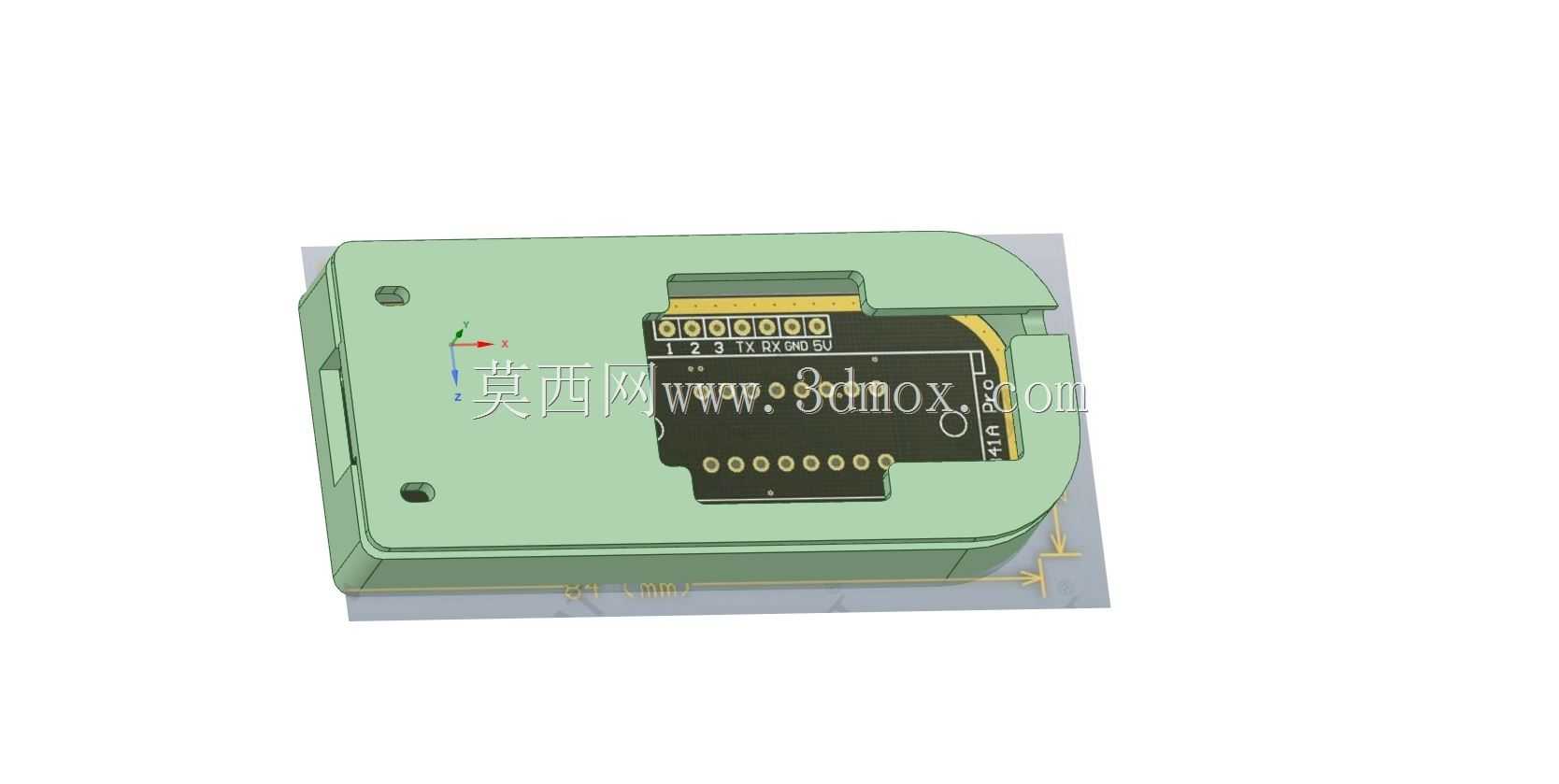

这款适配CH341A主控编程器的外壳结构，主要面向电子维修、固件烧录类作业场景，日常在主板BIOS修复、存储芯片数据读写、家电主控固件升级等作业中，编程器属于高频使用的小型工具，裸露的电路板在携带、桌面摆放使用时，容易被金属碎屑短接引脚，也容易因磕碰造成贴片元件脱落，外壳的核心作用就是为核心电路板提供物理防护，同时规整设备外形提升手持操作的舒适度。设计过程中首先匹配了CH341A编程器电路板的安装孔位，四个定位柱的位置完全对应板上的固定孔，装配时不需要额外粘接或者打胶，直接通过上下壳的卡扣结构就能完成锁紧，不会出现电路板在壳内晃动移位的问题。外壳前端预留了标准USB公头的伸出空位，开口尺寸刚好贴合USB金属接头的外轮廓，既不会因为间隙过大导致接头歪斜，也不会因为尺寸公差卡住接头影响插拔，插入电脑USB接口时，外壳端面能和接口面板贴合，避免插接过深损伤板上的USB焊盘。外壳上部对应编程器的ZIF锁紧座位置做了下沉式开口，开口边缘做了0.5mm的倒角处理，放置SOP8、SOP16等不同封装的芯片时，不会因为外壳边缘剐蹭影响芯片放入锁紧座，同时开口尺寸刚好露出整个锁紧座的操作扳手，扳动扳手完成芯片锁紧、松开的动作时不会被外壳干涉。外壳整体采用圆角矩形的外形轮廓，所有棱边都做了R2的圆角处理，手持插拔时不会硌手，整体厚度控制在18mm以内，即使并排插入电脑相邻的USB接口，也不会和旁边的USB设备产生空间干涉。外壳侧面没有多余的凸起结构，平放在桌面时能保持稳定，不会因为接线拉扯导致设备侧翻。考虑到日常维修场景中经常会有焊锡渣、助焊剂残留掉落在设备上，外壳的上下壳合模处做了错位止口结构，能减少细小杂物从合模缝隙进入壳内接触电路板，日常清洁时只需要擦拭外表面即可，不需要频繁拆开清理内部。外壳背部预留了细小的防滑纹理区域，手持插拔设备时能增加摩擦力，避免手滑导致设备掉落。整个结构没有多余的装饰性设计，所有的结构特征都围绕实际使用中的操作便利性、防护可靠性、安装适配性展开，没有为了外观牺牲功能上的实用性，装配完成后电路板完全被包裹在壳体内，仅露出操作必要的接口和锁紧座区域，兼顾了防护性能和操作便捷性。
