带OLED显示屏的ESP32开发板防护外壳

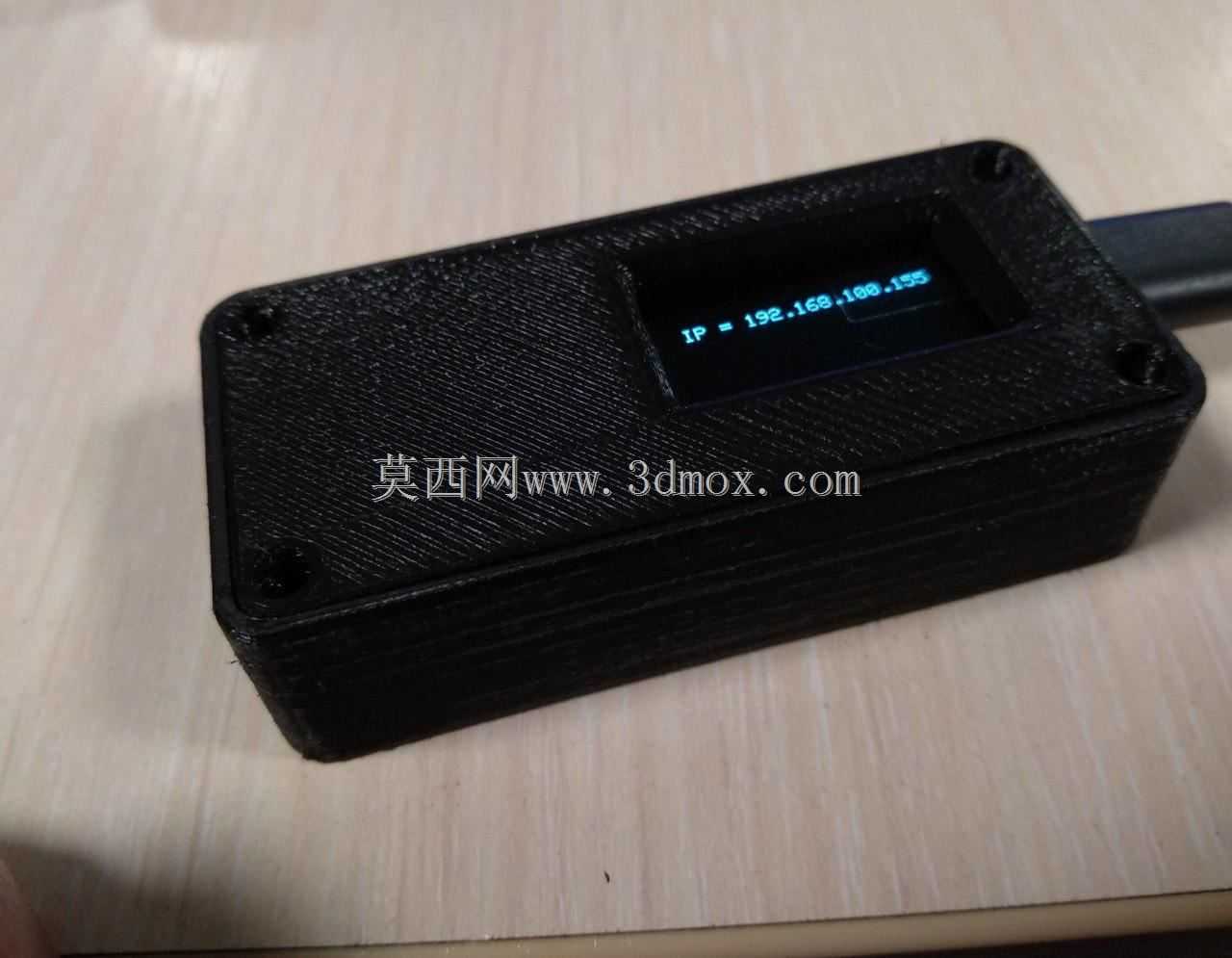

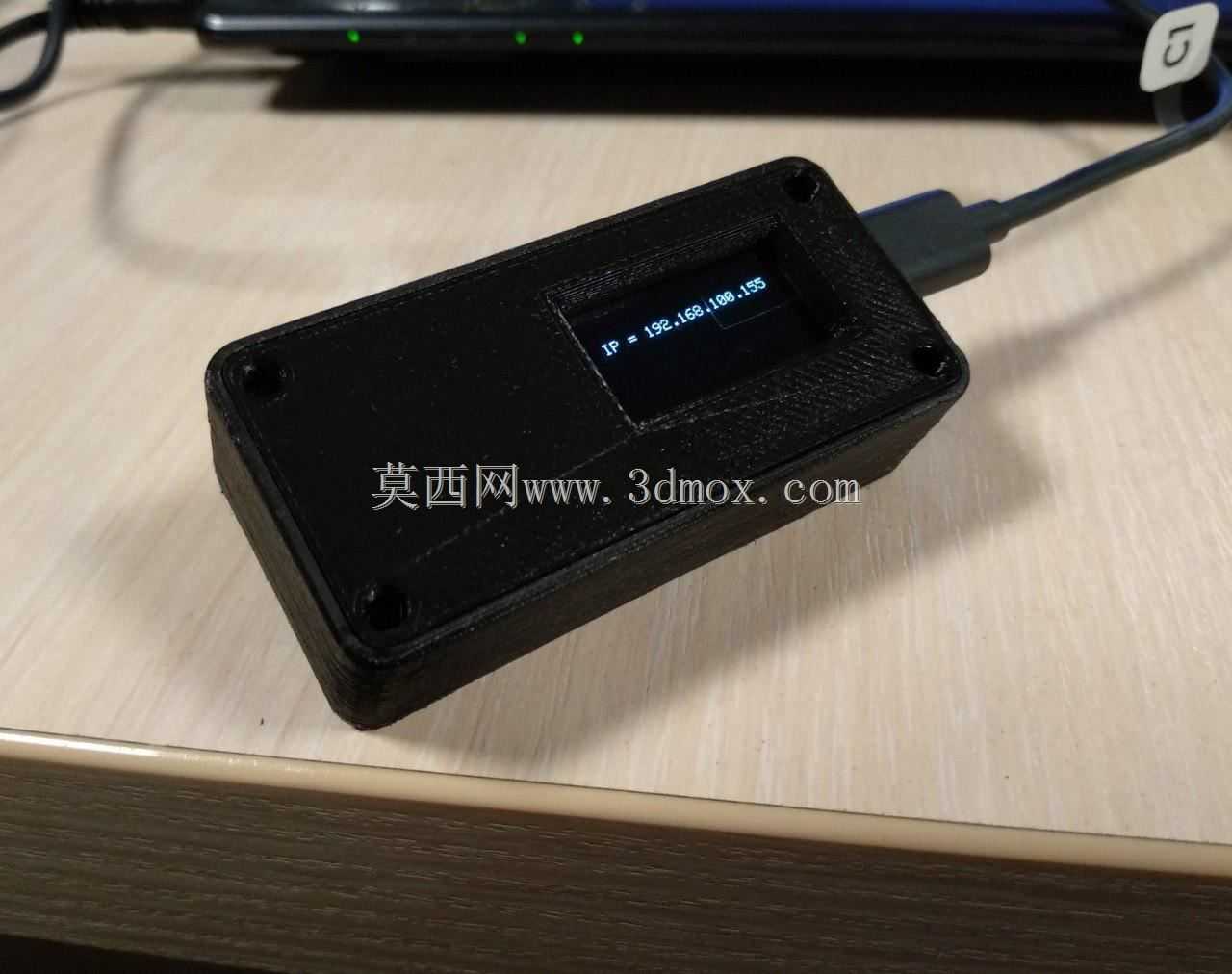

　　这款外壳结构专为搭载OLED显示屏的ESP32开发板设计，核心应用场景覆盖嵌入式开发调试、小型物联网终端部署、创客DIY项目样机制作等领域，能够为核心控制板提供可靠的物理防护，同时兼顾显示屏信息读取与外接线路走线需求。从实际使用角度出发，嵌入式开发过程中，裸露的开发板极易在桌面调试、移动测试时出现引脚磕碰、焊盘脱落、积灰短路等问题，尤其是搭载了小型OLED显示屏的模组，屏幕玻璃基板脆弱，排线连接处受力后很容易出现接触不良，这款外壳通过全包裹式的结构设计，将开发板与屏幕整体收纳在腔体内部，仅预留屏幕显示窗口与USB接口出线位置，从根源上降低调试与部署过程中的硬件损坏概率。

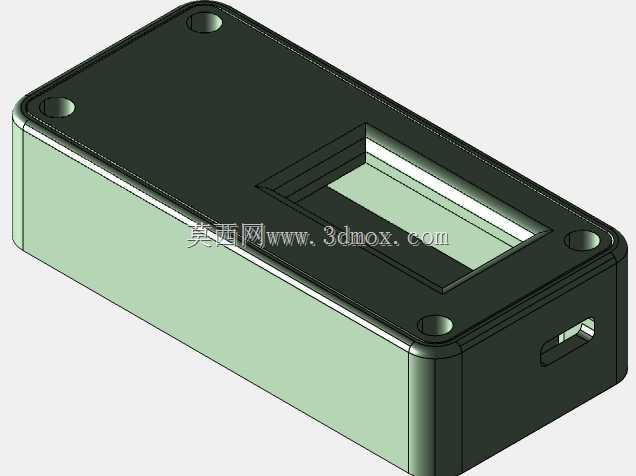

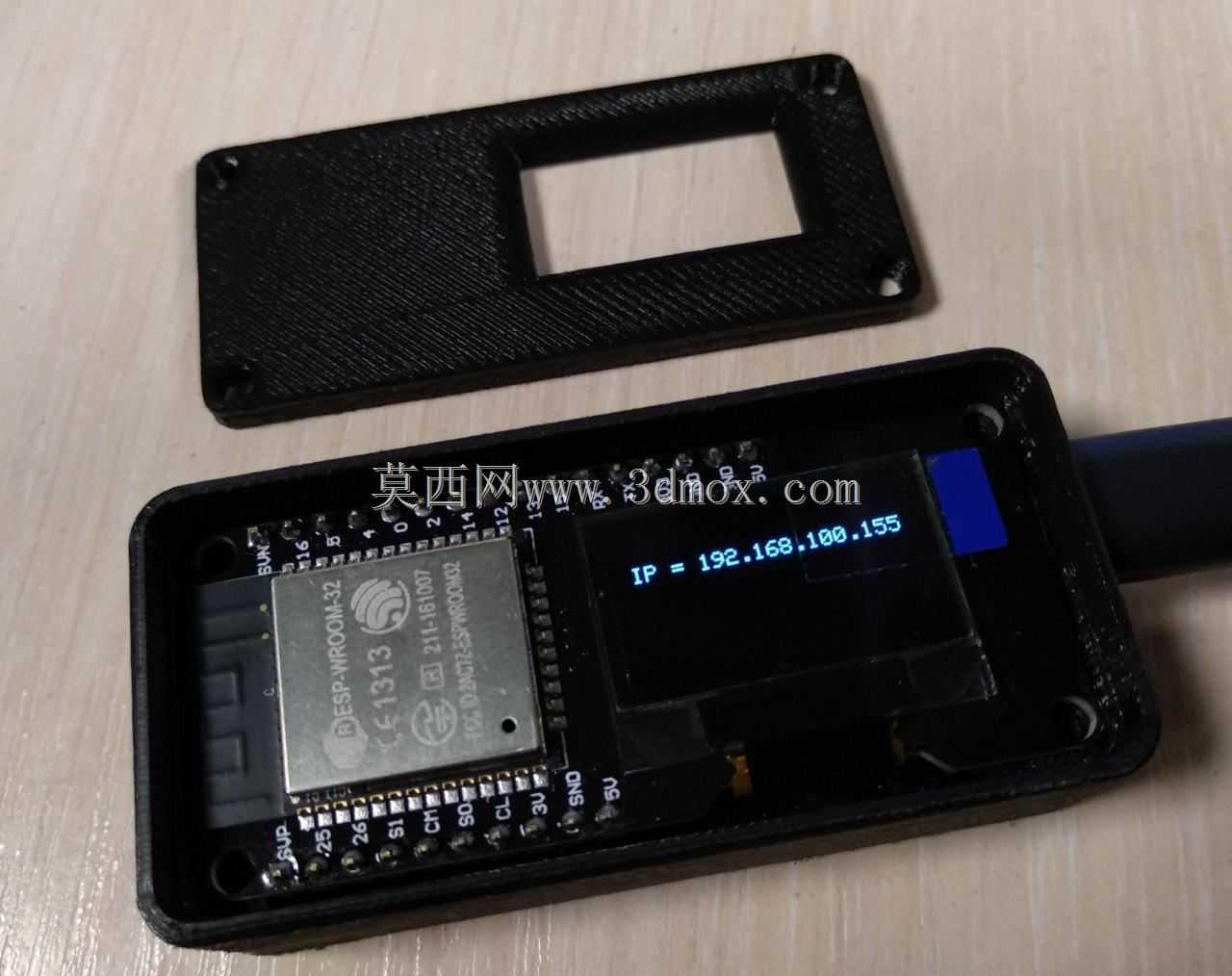

　　设计思路上优先考虑装配便捷性，外壳采用上下扣合或者螺丝固定的分体结构，腔体内部预留了开发板的定位柱位置，对应Wemos系列ESP32板的安装孔位做了限位设计，装配时不需要额外打胶，直接将开发板对准定位柱放置，扣合上盖即可完成组装，后期需要更换烧录程序、调整接线时，拆开上盖就能直接操作板载按键与引脚，不需要完全将板子从壳中取出。屏幕窗口的位置做了下沉式台阶设计，刚好卡住OLED屏幕的边缘，既可以避免屏幕在腔体内部晃动，也能让屏幕表面与外壳上表面基本齐平，减少外部剐蹭对屏幕的损伤，窗口边缘做了微小的倒角处理，不会遮挡屏幕显示的边角区域，IP地址、运行参数等信息可以完整呈现。

　　外形尺寸方面，整体腔体严格匹配Wemos ESP32开发板加OLED屏叠装后的实际尺寸，长度方向预留了USB接头的插入空间，不会出现外壳挡住USB口导致数据线无法插到底的问题，宽度方向控制在刚好容纳板载元件的范围，没有多余的冗余空间，整体结构紧凑，适合嵌入到小型物联网终端设备内部，比如环境监测节点、小型WiFi控制装置、桌面状态显示牌等场景。安装边界上，外壳底部可以根据使用需求选择粘贴固定或者螺丝固定，底部平面预留了薄型胶贴的粘贴区域，也可以根据安装场景在底部加装固定耳，通过M2或者M3螺丝将整个模块固定在设备机架、墙面、桌面支架上。

　　外壳侧壁对应开发板的引脚排针位置预留了出线缺口，如果需要外接传感器、继电器等外设，可以直接通过缺口引出杜邦线，不需要在外壳上额外开孔，缺口的尺寸刚好容纳多根杜邦线同时穿出，同时不会留下过大的缝隙导致灰尘大量进入腔体。外壳的壁厚设计兼顾3D打印工艺与结构强度，采用1.5-2mm的均匀壁厚，不管是PLA还是ABS材料打印，都不会出现打印翘曲、结构易裂的问题，表面的细微纹理是3D打印层纹带来的自然质感，不需要额外做表面处理就能直接使用。在实际部署场景中，这款外壳可以让裸露的开发板变成规整的独立功能模块，堆叠放置时不会出现引脚短接的问题，在车间、实验室等多尘环境下使用时，也能阻挡大部分粉尘落到电路板上，降低电路故障的概率，同时规整的外形也适合作为演示样机的外装结构，不需要额外设计复杂的整机外壳就能快速做出可展示的功能原型。
