汽车发动机涡轮进气歧管CFD优化结构

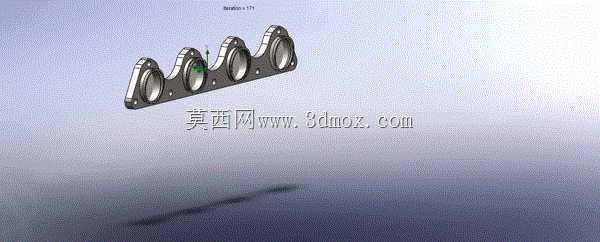

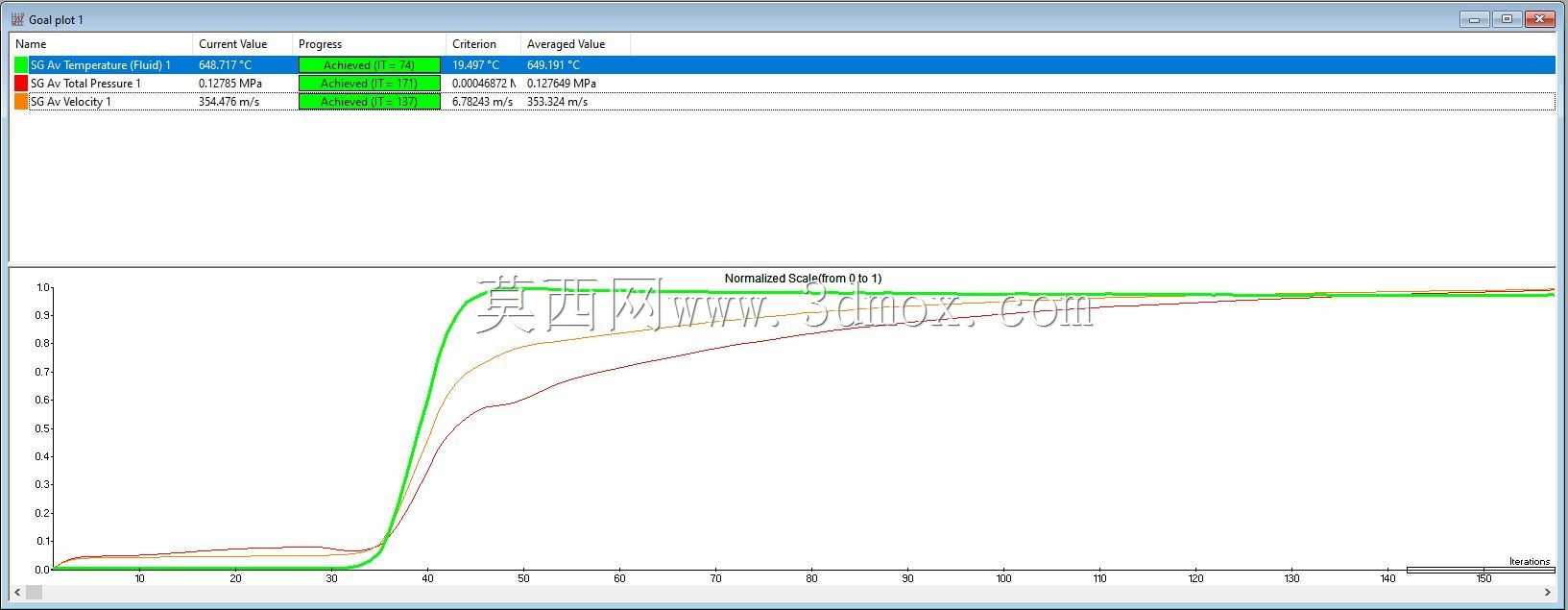

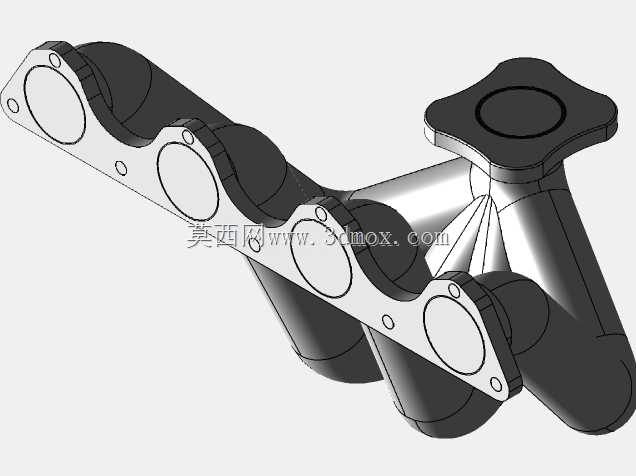

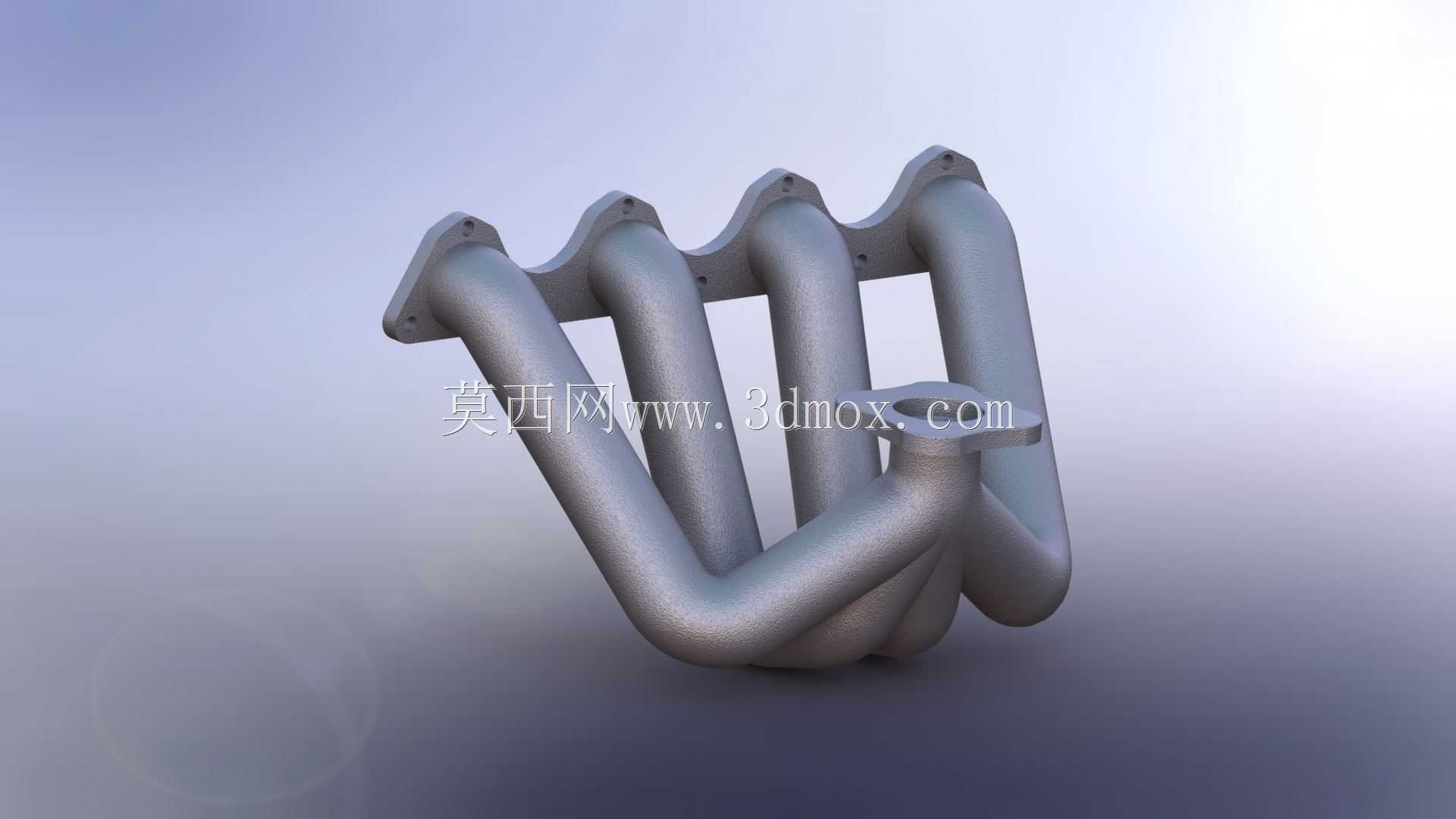

该结构为汽车涡轮增压发动机配套的进气歧管总成，核心应用在小排量涡轮增压乘用车辆的动力系统中，承担着将涡轮增压器压出的高压空气均匀分配到各气缸进气道的核心作用，直接决定发动机各缸的进气一致性、充气效率，进而影响整机的动力输出平顺性、燃油经济性与排放表现。在实际装车场景中，该歧管位于发动机缸盖进气侧与涡轮增压器压气机出口之间，周边需要避让发动机线束、冷却管路、发电机、空调压缩机等附属部件，同时要承受涡轮端传递的持续高温与进气脉冲压力，对结构强度、流道平顺性都有极高要求。从功能特性来看，这款歧管采用等长流道设计，四个独立进气支路的管程长度、弯折曲率经过反复迭代校准，能够保证各缸到达进气门的气流压力波相位匹配，避免各缸抢气、进气量不均的问题，同时在歧管汇合端设置了稳压腔结构，能够缓冲涡轮压气机输出的气流脉动，降低进气噪声，让进气过程更平稳。设计过程中围绕CFD流体仿真结果做了多轮优化，首先针对初始方案中流道弯折处存在的气流分离、局部涡流问题，调整了管路的弯折圆角，将直角过渡区域改为大曲率顺滑过渡，减少了流道内的流动阻力，降低了进气总压损失；其次针对各支路出口的流量分配偏差，微调了各流道的汇入角度，让四个气缸的进气量偏差控制在2%以内，保证各缸工作状态一致。在安装边界设计上，歧管与缸盖连接的法兰面采用四孔定位结构，法兰平面度控制在0.1mm以内，保证密封性能避免漏气；与涡轮端连接的接口采用卡箍式快装结构，适配不同规格的中冷器连接管路，同时在法兰位置预留了温度、压力传感器的安装位，方便发动机电控系统采集进气参数。整体外形采用紧凑化布局，管路之间的间隙预留了足够的热膨胀空间，避免发动机热机状态下管路膨胀干涉，管壁厚度经过强度校核，能够承受1.5bar以上的持续进气压力与120℃的持续工作温度，同时兼顾轻量化要求，相比传统铸铁歧管重量降低40%以上，能够帮助整车实现减重降耗的目标。
