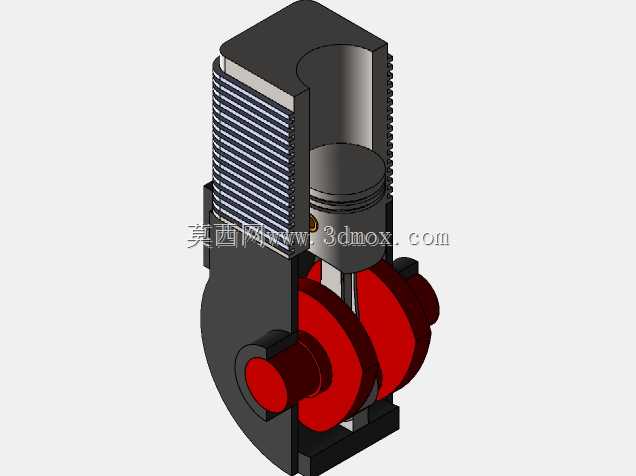

这套结构还原了往复式活塞内燃机的核心做功单元,在小型通用动力、教学演示、原理验证场景中应用广泛,很多入门级动力设备的核心做功逻辑都和这套结构同源。从实际用途来看,这套单元是内燃机完成热能到机械能转换的核心载体,可燃混合气在气缸内燃烧膨胀推动活塞做直线往复运动,再通过曲柄连杆机构把直线运动转化为曲轴的旋转运动,对外输出扭矩,整套动作逻辑覆盖了四冲程内燃机做功、排气、进气、压缩四个循环的核心运动传递路径。

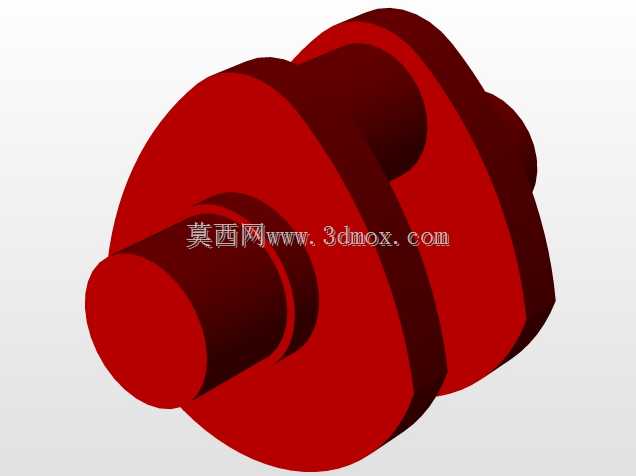

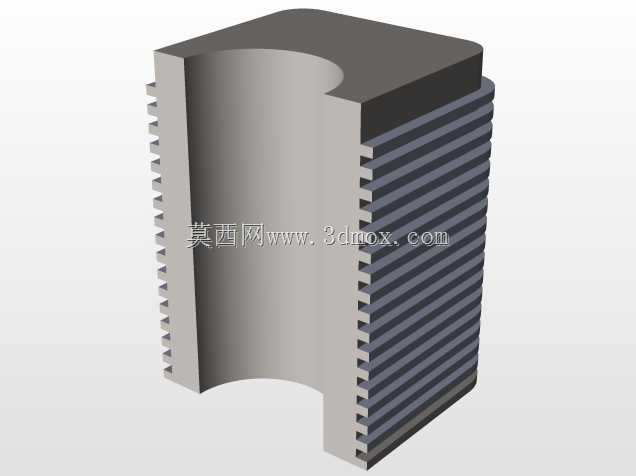

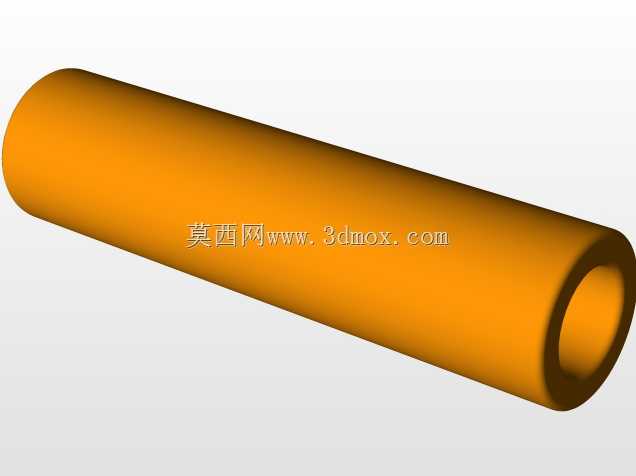

从功能特性上看,结构做了合理的简化,没有冗余的外围附件,直接把核心运动副的配合关系裸露出来:气缸外壁做了散热鳍片结构,对应风冷内燃机的散热设计,鳍片的排布间距、厚度都参考了通用小型汽油机的实际参数,能直观展示风冷散热的结构逻辑;活塞和气缸壁之间保留了合理的配合间隙,建模时考虑了活塞环的安装位,虽然没有单独拆分活塞环零件,但环槽的尺寸、位置都符合实际设计规范,能清晰看到活塞销座的结构,活塞销和连杆小头的配合、连杆大头和曲柄销的配合都做了装配约束,运动过程中不会出现干涉。曲轴部分采用了整体式曲柄配重,配重块的偏心位置、质量分布逻辑完全按照动平衡的基本要求设计,旋转时配重块能抵消活塞往复运动产生的一阶惯性力,减少整机振动,曲轴的输出端预留了动力输出轴的轴径和键槽位置,能直观看到动力对外输出的接口形式。
设计思路上完全遵循内燃机核心机构的正向设计逻辑,先确定气缸的工作容积,再根据压缩比要求确定活塞的行程,活塞行程直接决定曲柄的回转半径,再根据曲柄半径匹配连杆的长度,通常连杆长度和曲柄半径的比值控制在3-4之间,这套结构的杆径比取了通用的3.2,能平衡活塞侧压力和整机高度,避免活塞对气缸壁的侧向压力过大造成异常磨损,同时也不会让整机纵向尺寸过于冗余。气缸体的下部和曲轴箱做成了一体化结构,保证曲柄旋转时有足够的避让空间,曲轴箱的内壁和曲柄配重的外轮廓之间保留了足够的安全间隙,不会在运动过程中出现碰擦。
从安装边界来看,这套结构的气缸中心线和曲轴回转中心完全垂直,属于标准的直列气缸布置形式,气缸上端面预留了气缸盖的安装止口和螺栓孔位,后续可以直接匹配对应的气缸盖、配气机构零件扩展成完整的内燃机模型;曲轴的两个主轴颈位置预留了轴承安装位,对应曲轴箱上的主轴承座结构,安装时两个主轴承保持同轴度公差在IT7级以内就能保证曲轴运转顺畅;整个核心单元的底部安装面做了平整处理,预留了四个安装固定孔,可以直接固定在试验台架或者设备机架上,安装孔的孔距按照通用小型内燃机的安装尺寸设计,和市面上多数160F、168F系列通用汽油机的安装孔位参数接近,有很强的参考复用价值。
建模过程中所有运动副的配合关系都按照实际装配要求设置,活塞沿气缸轴线的往复运动行程和曲柄回转直径完全匹配,连杆在运动过程中不会和气缸内壁、曲轴箱内壁发生干涉,活塞在上止点位置时,活塞顶面和气缸上端面的距离预留了合理的燃烧室高度,符合压缩比设计的基本要求,活塞在下止点位置时,活塞裙部不会脱出气缸筒,保证运动过程中活塞始终有足够的导向长度,不会出现偏磨卡滞的问题。这套结构不管是用于教学演示内燃机工作原理,还是作为小型动力设备设计的核心参考,或是用于运动仿真分析曲柄连杆机构的受力特性,都能提供非常直观的结构参考,所有配合面的尺寸、形位公差的预留都符合机械设计的通用规范,没有出现结构上的原理性错误。
