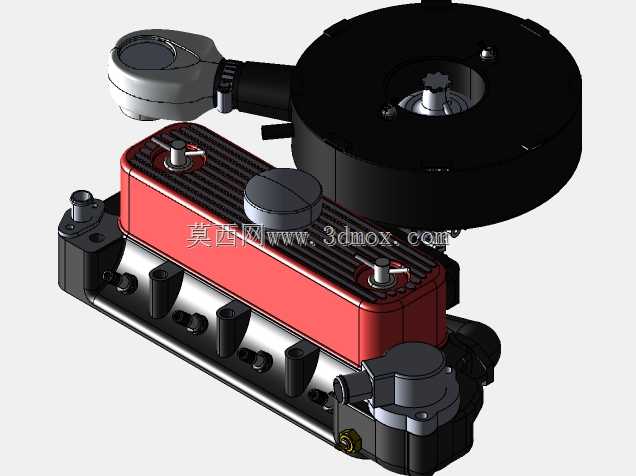

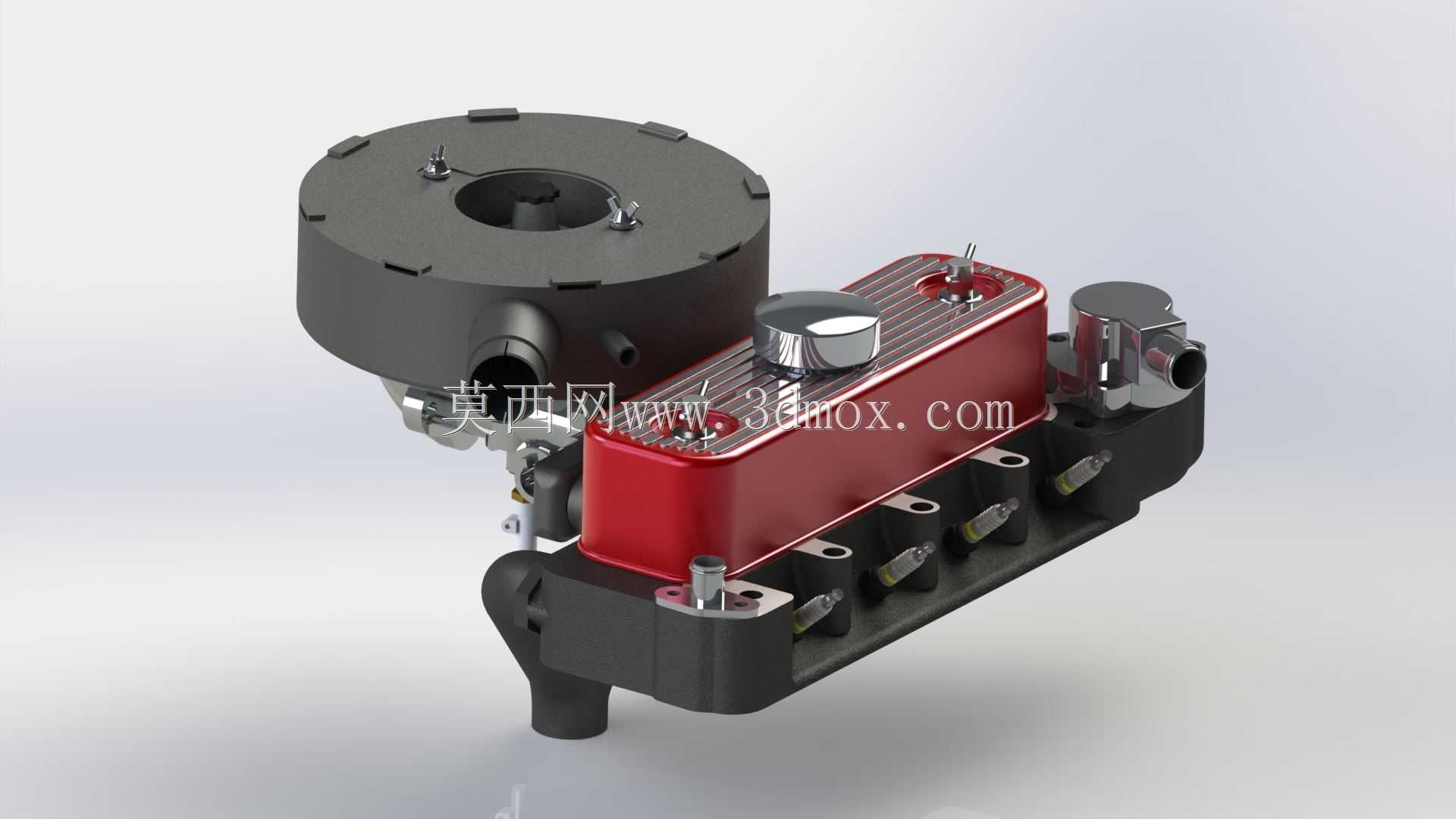

经典迷你998cc发动机盖配套组件结构

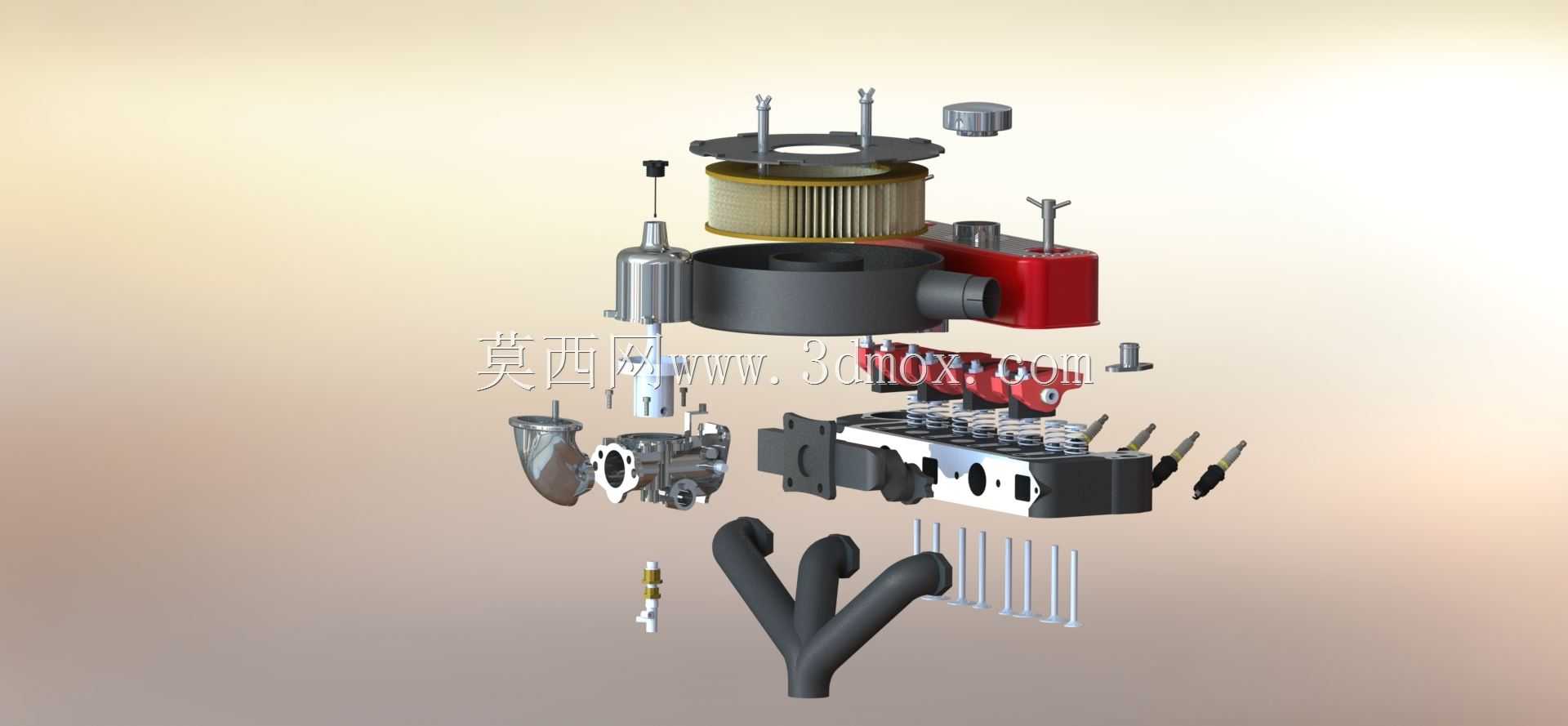

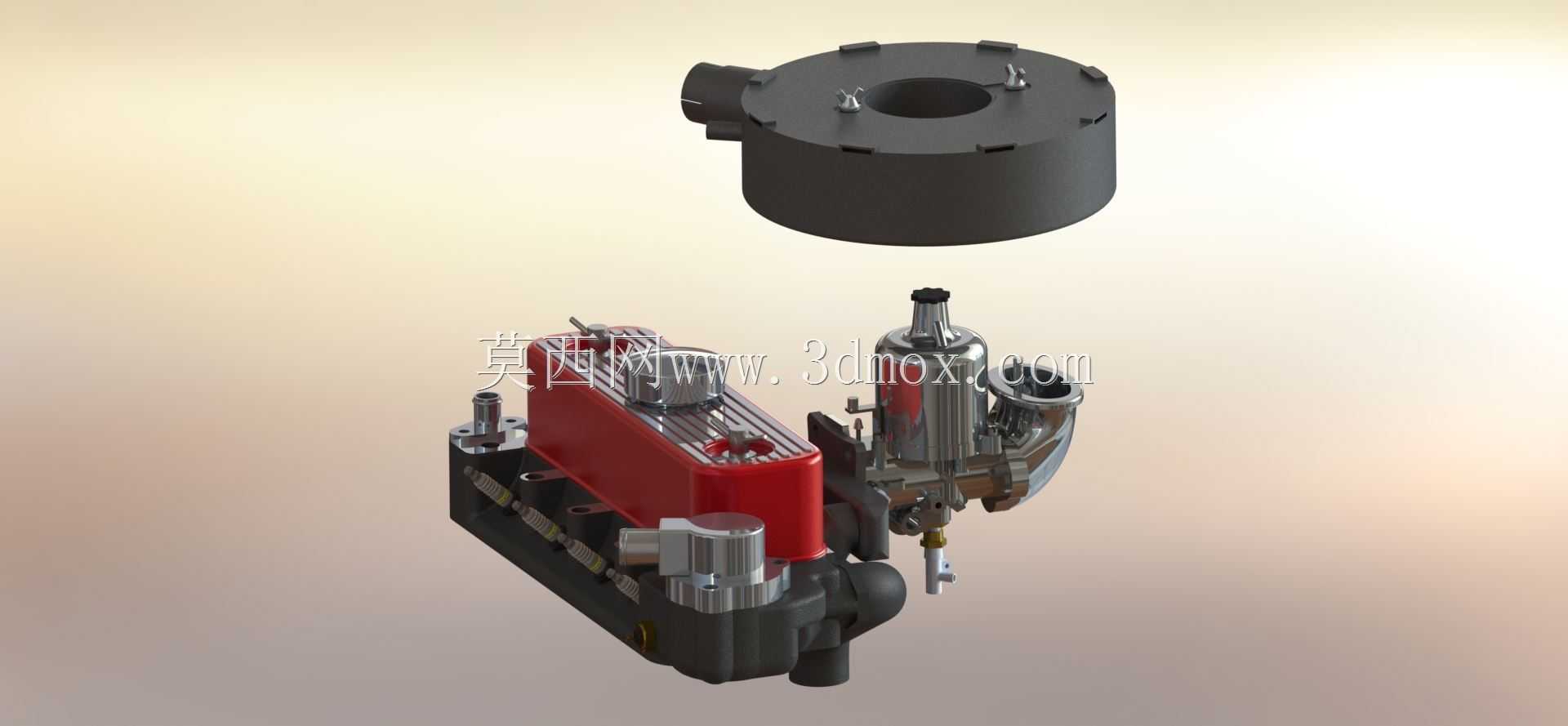

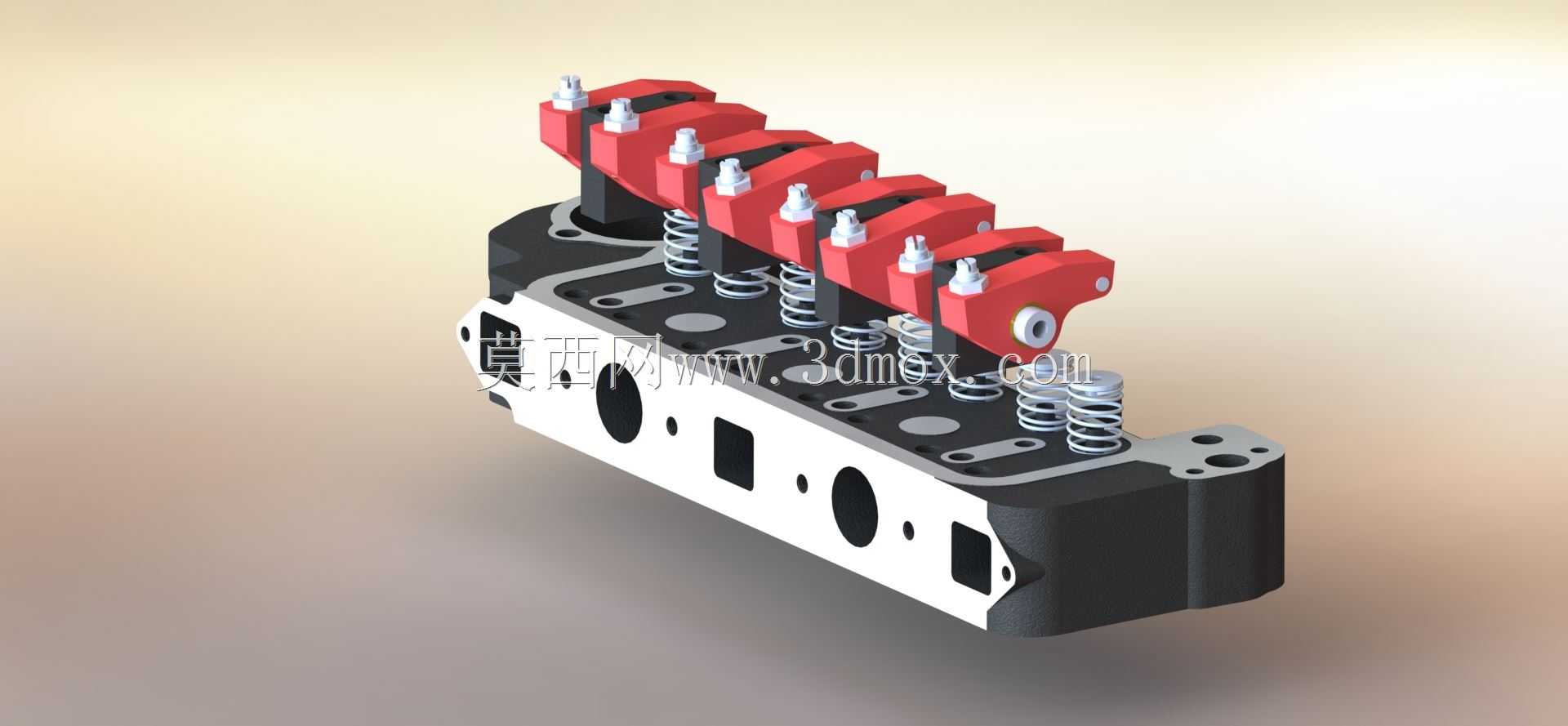

这套结构对应经典Mini车型998cc排量动力单元的上部覆盖与附属集成组件，在小型乘用车辆的前置动力舱布局中，承担着上部密封、附属件集成安装、舱内布局规整的核心作用，适配小尺寸紧凑车型的动力舱狭小安装边界，所有部件的排布都严格遵循原车1:1实车尺寸约束，没有做非必要的结构简化。从安装边界来看，整套组件的上部轮廓完全贴合原车发动机舱的内侧钣金曲面，和空滤总成、化油器安装位的对接公差控制在实车装配的合理范围内，摇臂、气门、挡圈、火花塞的安装孔位都和缸盖上部的对应接口完全对齐，节温器壳体的进出水口位置预留了和原车冷却管路对接的标准接口，不会和舱内的防火墙、悬挂塔顶等周边结构产生安装干涉。设计过程中优先考虑了小型动力单元的上部空间利用率，把空气滤清器、化油器、进气歧管、排气歧管的安装接口都和缸盖上部的覆盖件做了集成式的排布，化油器选用SU HS4 1.5英寸规格的对应结构，安装位的固定点、油门拉线的走线位都和实车结构保持一致，空滤总成的固定卡扣位置做了等比例还原，方便后续做动力舱整体装配验证的时候直接对接周边管线。从功能特性来看，发动机盖本体除了基础的上部防尘、密封作用，还集成了多个附属件的安装支点，不需要额外在缸盖上增加固定支架，减少了上部组件的整体重量，适配小排量车型的轻量化设计需求；气门组件的上部避让空间完全匹配摇臂的运动行程，不会在气门最大升程状态下出现运动干涉，火花塞的安装孔位预留了足够的套筒操作空间，后续做维护模拟的时候可以完整呈现拆装流程；节温器壳体的流道走向和原车冷却回路完全一致，和缸盖水套的对接面做了平面度的结构还原，能够满足冷却系统的流场仿真分析需求。进排气歧管的接口位置严格对应缸盖的进排气道出口，进气歧管的管路走向兼顾了进气效率和舱内空间避让，排气歧管的法兰接口位置预留了和原车排气前段对接的安装边，空滤总成的进气口位置避开了舱内的高温区域，减少热空气进入进气道的概率，和化油器的对接口径完全匹配SU HS4的接口尺寸，不会出现进气泄漏的结构问题。整套结构的细节还原覆盖了从上部覆盖件到核心附属部件的完整装配关系，既可以用于小排量经典车型的动力系统结构教学，也能作为复古车型改装、动力舱复刻的三维结构参考，所有部件的装配层级都按照实车的装配顺序做了拆分，方便后续做爆炸图制作、装配工艺模拟、干涉检查等工程应用。
