Arduino控制多自由度教学实训机械臂

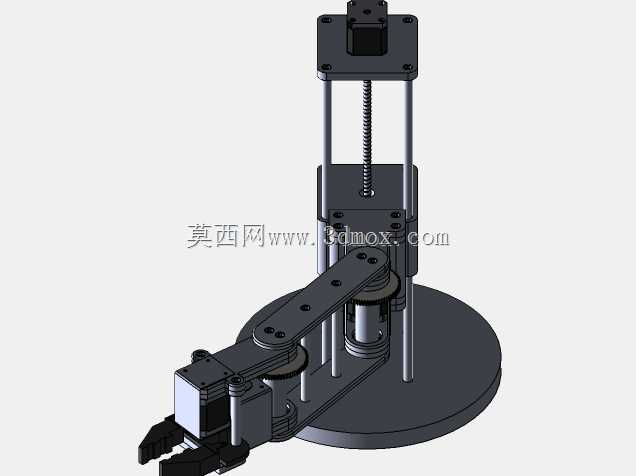

　　这款机械臂的结构设计围绕教学实训场景的核心需求展开，底座采用圆形配重结构，直径覆盖常规实训台的安装点位，底部预留四个沉头安装孔，可直接通过M5螺栓固定在厚度15-25mm的实训台面板上，无需额外加工转接板，安装边界适配绝大多数高校工程训练中心的通用实训工位尺寸。垂直升降轴采用双光轴导向搭配梯形丝杠传动的结构，光轴直径8mm，跨距65mm，丝杠导程4mm，升降行程120mm，该结构既保证了升降过程的抗偏载能力，避免悬臂伸出时出现侧倾卡顿，也能在断电状态下实现位置自锁，防止臂体下坠砸坏实训台面上的元器件。

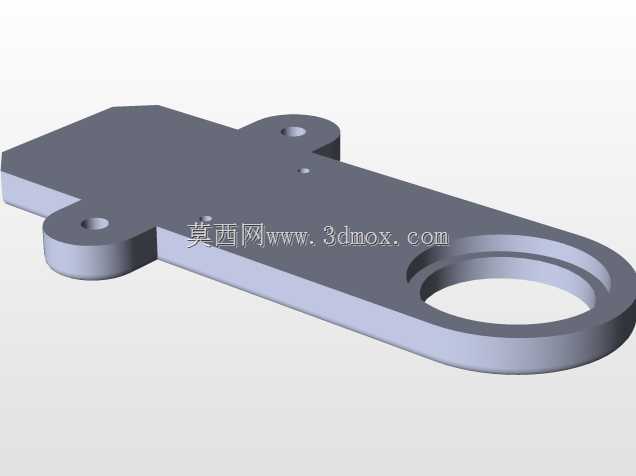

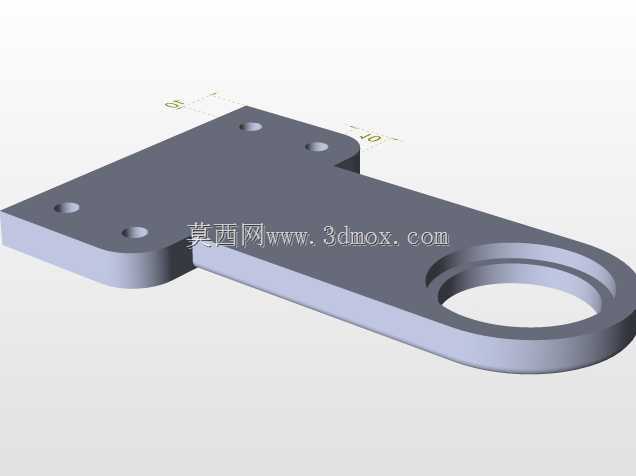

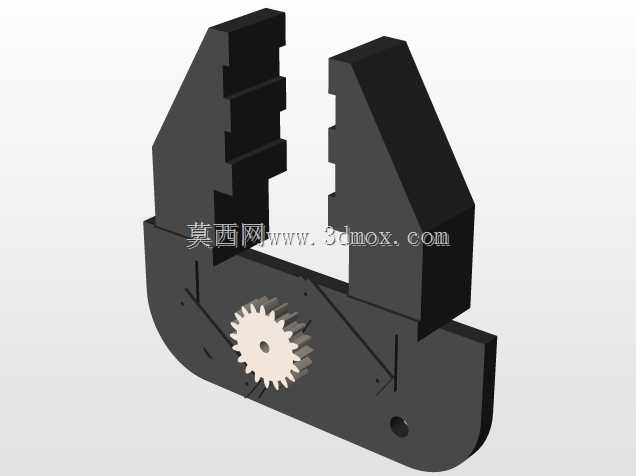

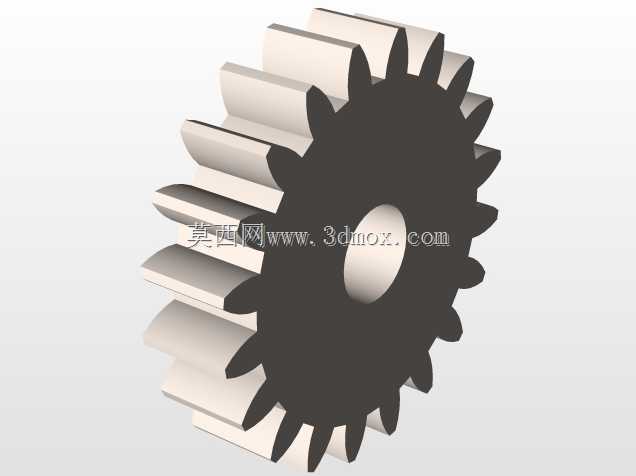

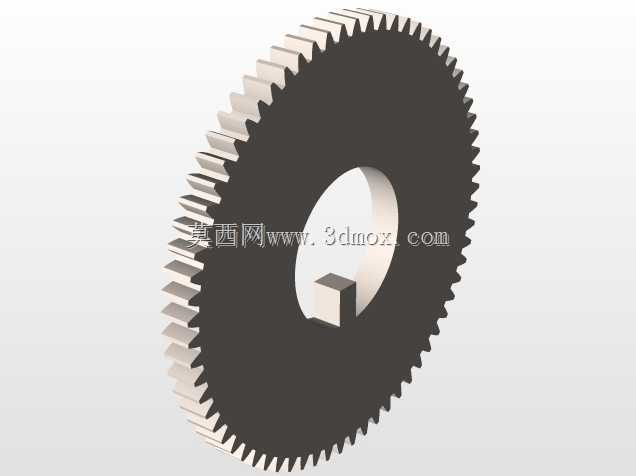

　　臂体采用两级串联关节结构，大臂长度180mm，小臂长度150mm，关节处均采用深沟球轴承作为回转支撑，配合舵机输出盘的直连传动，省去了额外的齿轮减速间隙，关节回转重复定位精度可控制在0.5°以内，完全满足教学演示、简单分拣作业的精度要求。末端执行器采用平行夹爪结构，夹爪开合行程0-40mm，夹持面贴有2mm厚的防滑橡胶垫，可稳定夹持重量不超过500g的规则形状工件，比如实训用的塑料方块、PCB板、小型机械零件等，适配教学场景下绝大多数的实操演示需求。

　　从实际应用场景来看，这类机械臂主要面向高校低年级工程实践课程、青少年科创实训场景，既可以作为机械结构认知的教具，让学习者直观理解串联关节机械手的运动原理、传动结构组成，也可以配合Arduino控制板开展运动控制编程实训，学习者可自行编写正逆运动学解算程序、点位运动程序、简单轨迹规划程序，完成定点抓取、路径搬运等实操任务。不同于工业级机械臂的封闭结构，这款机械臂的所有结构件、传动件、电控元件都完全外露，没有封闭外壳遮挡，学习者可以清晰观察到每个关节的运动过程、丝杠传动的运转状态、舵机的转动角度，甚至可以自行拆卸更换零件，调整臂长参数、更换不同类型的末端执行器，开展二次开发实验。

　　设计过程中充分考虑了教学场景的使用安全性，所有运动部件的边缘都做了R2以上的圆角处理，没有尖锐的毛刺棱角，夹爪的夹持力通过舵机扭矩限制在10N以内，即使误操作碰到人手也不会造成伤害；整体结构采用铝合金板材激光切割加工，零件加工精度高，装配难度低，学习者可以按照装配流程自行完成整机组装，在装配过程中理解光轴直线导轨的同轴度调整方法、丝杠传动的预紧调整方式、关节轴承的间隙控制要点，这些都是机械结构装配中的核心实操技能。

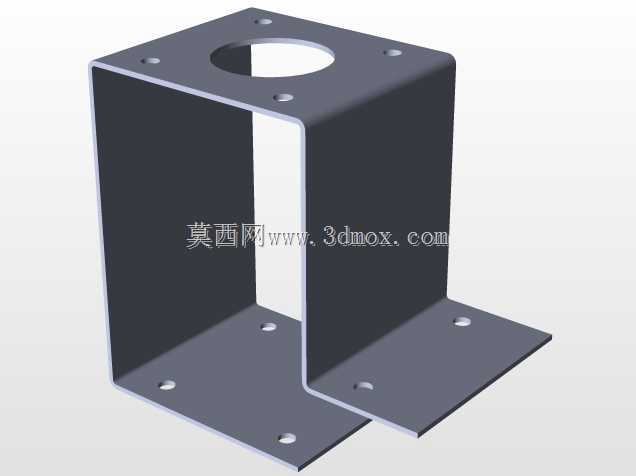

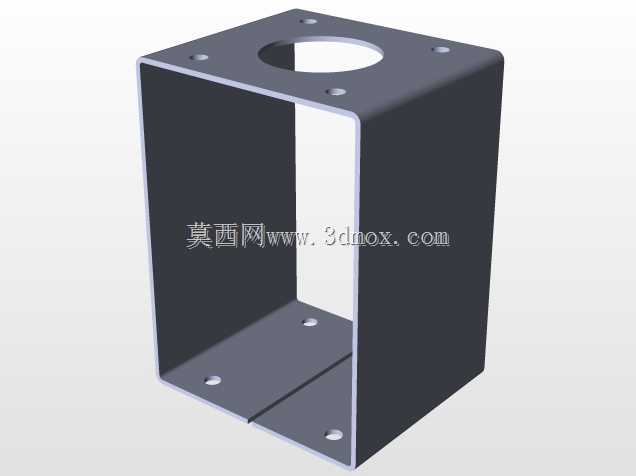

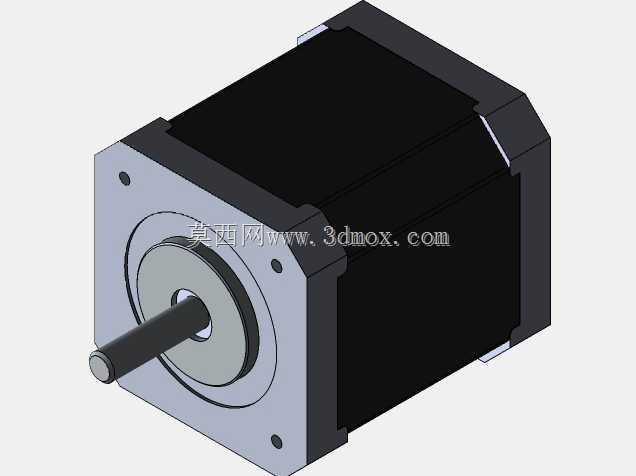

　　电控部分的安装位全部集成在臂体的固定支架上，垂直轴顶部预留了42步进电机的安装法兰，可直接替换为步进电机驱动实现更高精度的升降控制，每个关节的舵机走线都通过臂体内部的走线槽布置，避免运动过程中线缆拉扯缠绕，底座侧面预留了控制板安装位，可固定Arduino控制板、舵机驱动板、电源模块，整体布线整洁，不会因为线缆外露干扰运动过程。整机展开后的最大水平作业半径为350mm，收回状态下的最小占地直径为220mm，不占用过多实训台空间，同时作业范围覆盖实训台面上的常规物料摆放区域，配合小型传送带、料仓模块，即可搭建完整的小型分拣实训工作站。

　　在结构强度校核上，臂体的主要受力件都采用6061铝合金材质，厚度3mm，在最大悬臂伸出状态下，臂端的静变形量不超过1mm，不会因为结构刚度不足导致末端位置偏差过大；关节处的连接螺栓都采用防松螺母锁紧，长时间频繁运转也不会出现松动移位，降低了实训过程中的设备维护成本。不同于工业机械臂追求高速高精度的设计导向，这款机械臂的设计核心是易观察、易拆装、易修改，所有零件都采用通用标准件，替换成本低，学习者可以根据自己的创意需求修改臂体长度、更换驱动元件、调整传动结构，验证不同结构方案的运动效果，是非常适合机械结构入门、运动控制入门教学的实训载体。
