可调式驾驶模拟实训台架结构设计

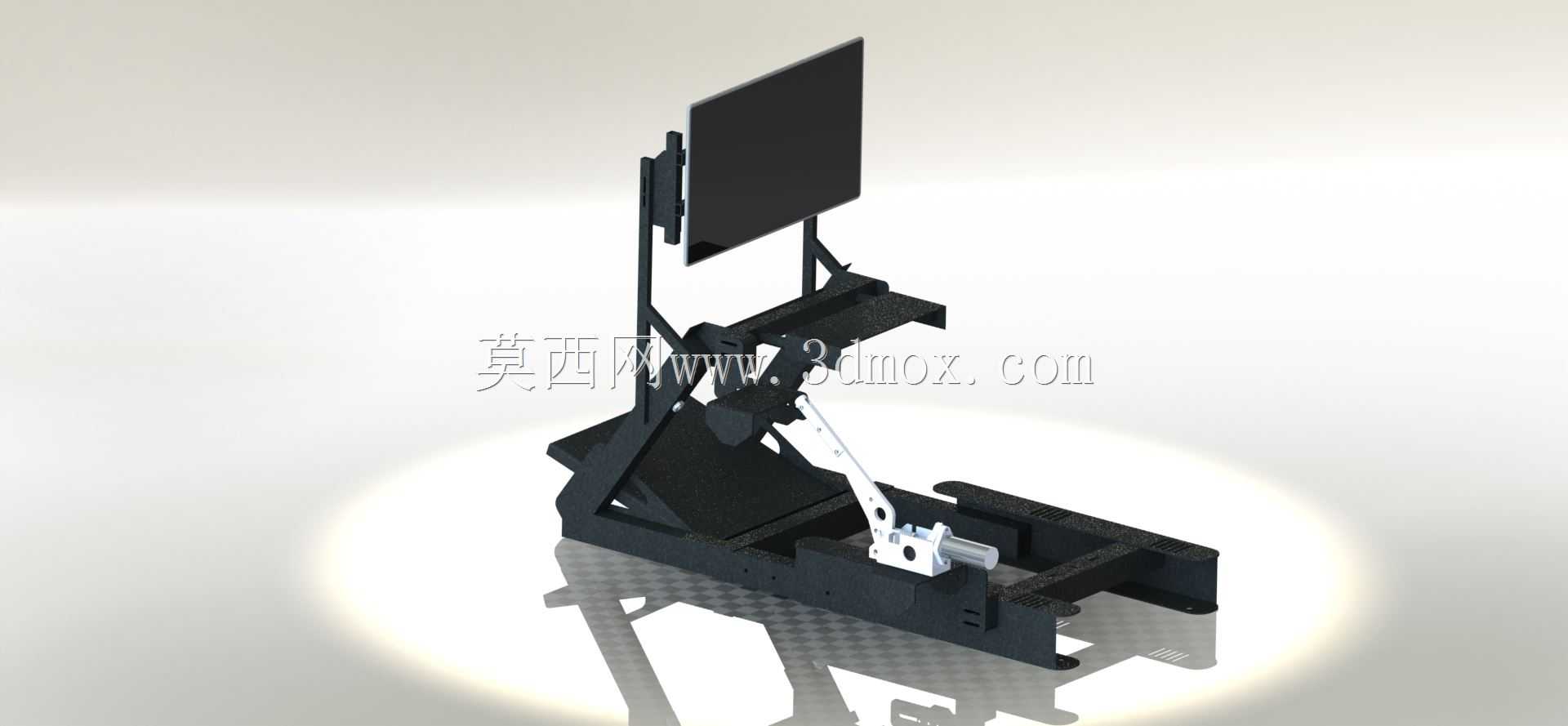

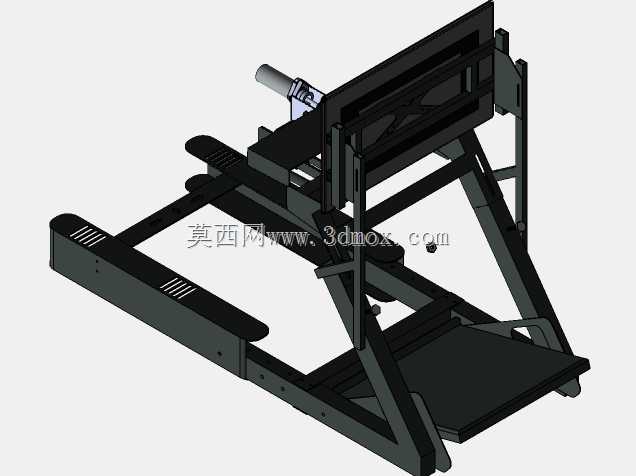

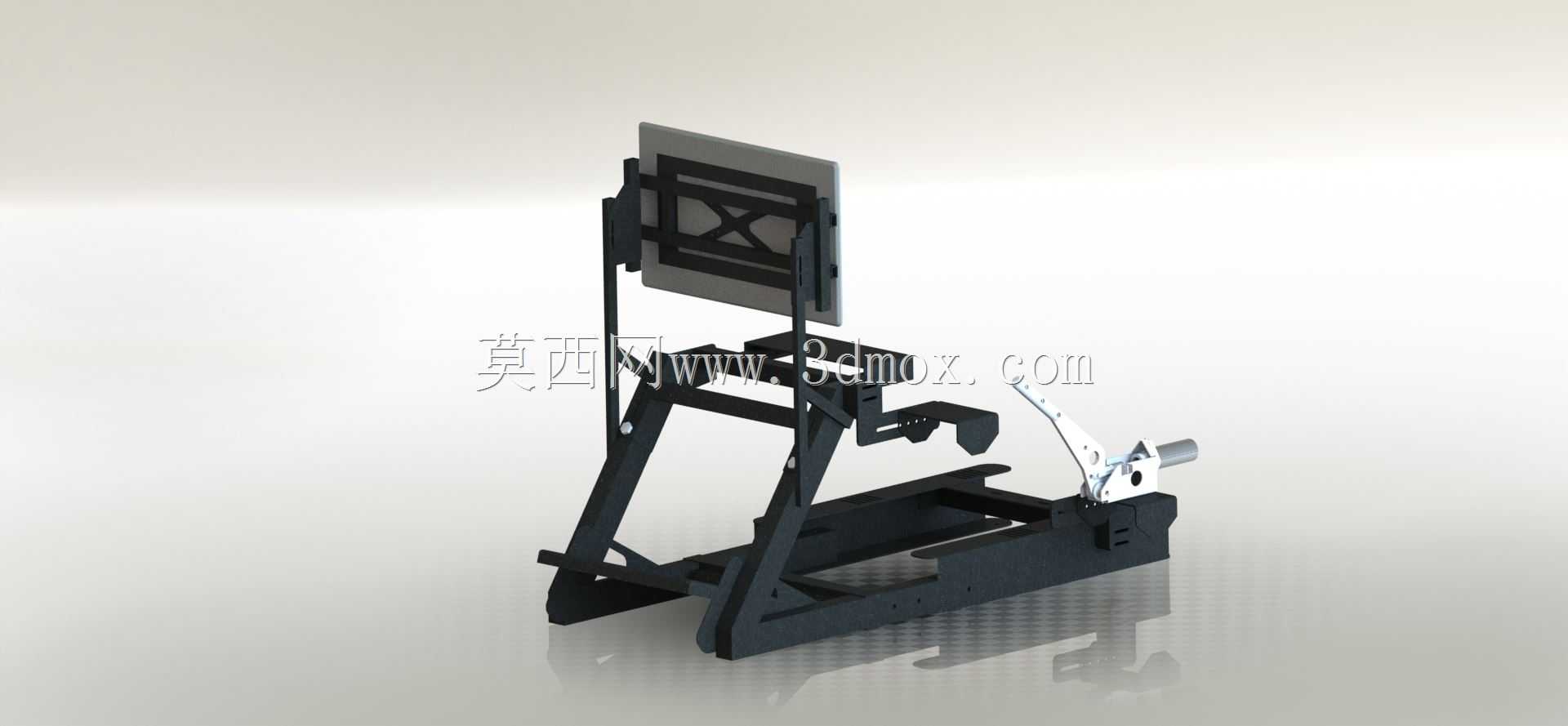

　　这套可调式驾驶模拟台架的结构设计，核心面向驾驶技能实训、车载部件人机验证、驾培设备研发等场景落地，区别于量产成品模拟器的固定参数设定，整套结构预留了全维度的调节余量，可适配不同身高体型的使用者操作需求，也可满足不同车型驾驶姿态的模拟验证要求。从实际使用场景来看，这类台架既可以用于驾培机构的基础操作实训，替代部分实车训练环节降低实训成本，也可以用于车载人机交互实验室的操纵件布局验证，在产品开发阶段快速调整方向盘、踏板、换挡机构、显示屏的相对位置，采集不同姿态下的操作舒适度数据，为实车内饰布局提供实测参考。整套台架的底座采用框架式焊接结构，主支撑梁选用标准矩形钢管拼焊而成，底部预留了设备安装的地脚固定孔位，

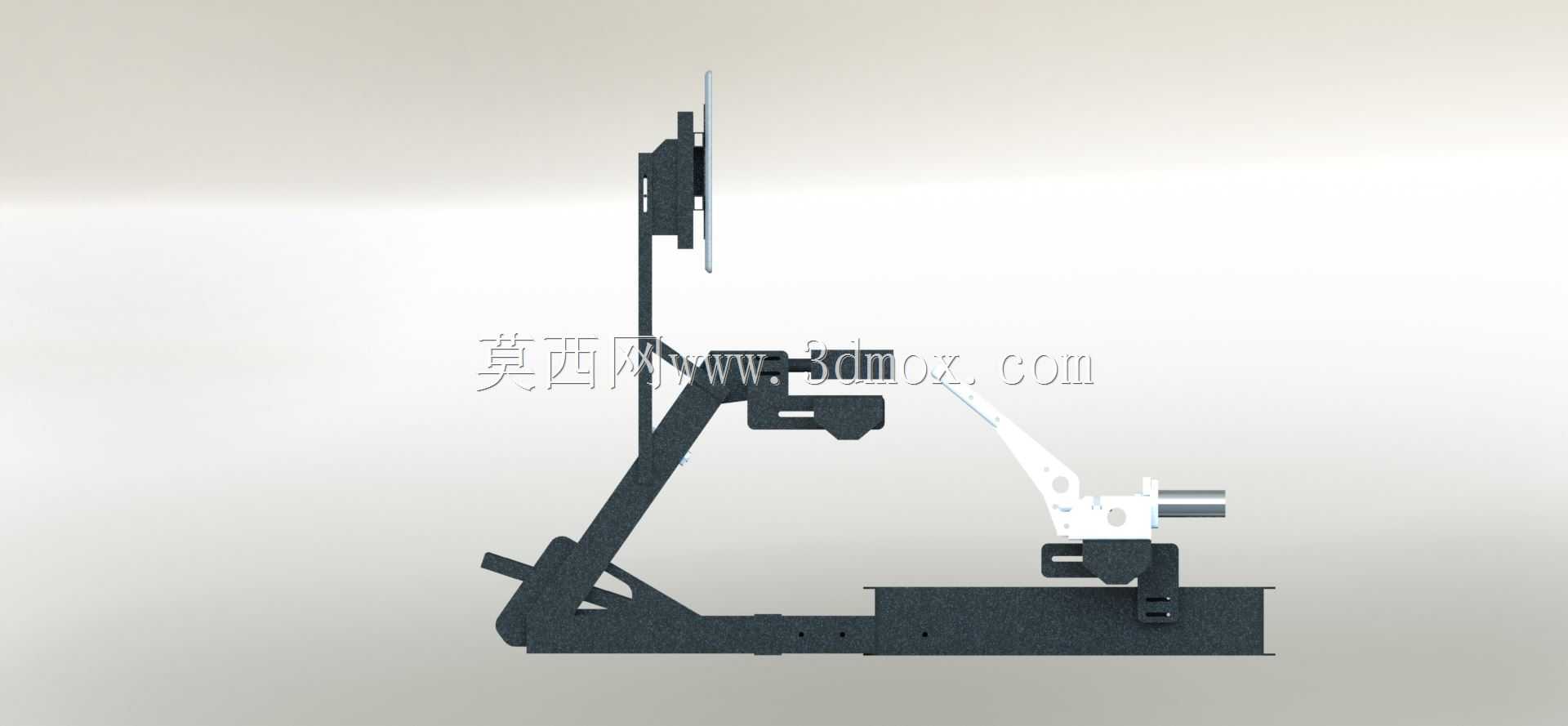

　　整体安装边界控制在长度1200mm、宽度700mm、高度1300mm范围内，无需额外定制安装基础，普通平整地面即可放置使用，底座后部设置了可调节的支撑脚，可抵消地面不平整带来的台架晃动问题，保证操作过程中的结构稳定性。台架的角度调节机构采用分段式铰接设计，座椅安装支架、踏板安装面、显示屏支撑立柱分别设置了独立的锁止结构，调节时无需拆解整体结构，松开锁止手柄即可调整各部件的倾斜角度与前后位置：座椅支撑部分可实现前后150mm的滑移量，靠背角度可在90度至130度区间内无级调节，匹配不同驾驶姿态的坐姿需求；踏板安装面的倾斜角度可在0度至25度范围内调整，可模拟乘用车、商用车不同的踏板倾角设定，踏板区域预留了通用安装孔位，

　　可适配不同型号的刹车、油门、离合踏板组件换装；显示屏支撑立柱采用高度可调的套管结构，升降行程可达300mm，屏幕安装支架可实现俯仰角度调节，满足不同视距、视角下的模拟画面观看需求。台架上的手刹操纵机构采用独立安装支座设计，安装位置可在座椅右侧的横向导轨上滑移调整，适配不同操作习惯的使用者，操纵机构的连接部位设置了阻尼调节结构，可模拟实车手刹的操作阻尼感，避免操作过程中出现松旷虚位。整套结构的受力点均做了加强筋设计，在频繁操作的踏板、方向盘安装位置，额外增加了三角形加强筋板分散受力，保证长期反复操作下的结构刚度，避免出现结构变形导致的操作位偏移。设计过程中充分考虑了部件换装的通用性，所有操纵件的安装面均采用标准化的孔位布局，

　　无需二次打孔加工即可换装市面上主流的模拟驾驶外设，台架内部预留了走线空腔，可将显示线缆、操纵信号线缆全部收纳在框架内部，避免线缆外露干扰操作，也提升了整体外观的整洁度。从人机工程设计角度出发，各调节机构的操作力均控制在单人可轻松操作的范围内，锁止手柄的设置位置均在使用者坐姿可触及的范围内，调整姿态时无需离座即可完成大部分参数的调节，大幅提升了实训与验证过程中的调整效率。台架的外露结构均做了圆角钝化处理，避免操作过程中出现磕碰划伤问题，所有连接紧固件均采用防松设计，在长期反复震动、受力的使用场景下不会出现紧固件松动的问题，降低日常维护的工作量。
